7inch HD Touchscreen
1. 介绍
7'' HD Touchscreen是一款具有1024×600分辨率和170°广角视野的电容触摸屏，自带固定M2.5螺丝孔位和软排线，节省安装空间，并且兼容大多数标准HDMI设备，满足各种应用需求。
2. 产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 7'' HD Touchscreen | / |
| 尺寸 | 7.0 | Inch |
| 可视角度 | 170 | Deg |
| 分辨率 | 1024×600 | Pixels |
| 产品尺寸 | 164.28(H)×99.17(V)×8.8(D) | mm |
| 显示区域 | 154.58(H)×86.42(V) | mm |
| 色域 | 50% | NTSC |
| 最大亮度 | 300 | cd/m² |
| 对比度 | 800:1 | / |
| 背光调节 | PWM软件调光 | / |
| 刷新率 | 60+ | Hz |
| 显示接口 | 标准HDMI接口 | / |
| 电源接口 | 5V供电 | / |
| 功耗 | 2.2 | Watt |
3. 搭配树莓派使用

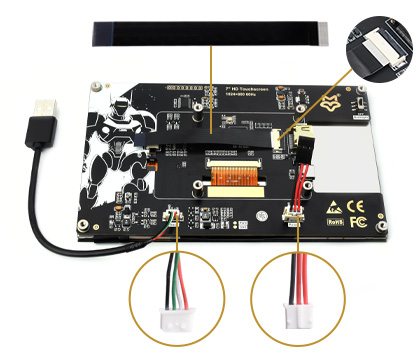

3.1 硬件连接
- 打开屏幕背面的背光开关。

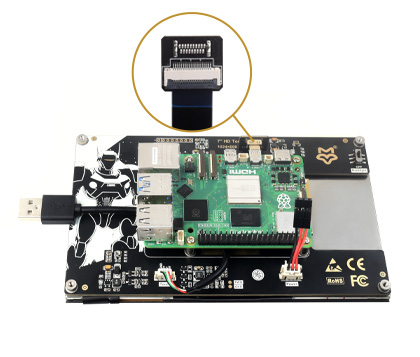

- 将 FFC 排线一端连接到屏幕的 HDMI FFC 连接器，另一端连接到 HDMI 适配器，然后固定树莓派，最后将 HDMI 连接器插入树莓派。
- 将 USB 线材连接到 Raspberry Pi 和屏幕。

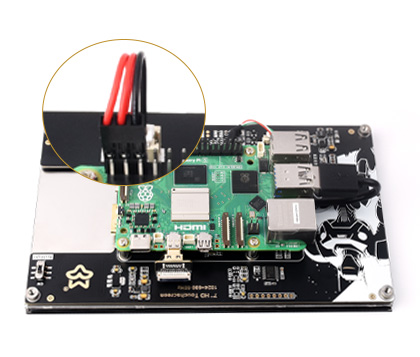

- 将 3PIN 线材连接到 Raspberry Pi 和屏幕。
- 将电源适配器连接至显示器以开机
3.2 软件设置
支持Raspberry Pi OS/Ubuntu/Kali 和 Retropie系统。
将TF卡连接到PC
从树莓派官网下载安装 Raspberry Pi Imager
打开烧写器，选择要写入图像的 TF 卡(注意：最好移除其它U盘设备，以防将U盘文件擦除)。
预先配置系统，按住 CTRL+SHIFT+X(或点击右下角小齿轮)，设置完成点击保存即可。
单击烧录按钮，将数据写入TF卡。
烧录完成后，打开/boot/firmware/目录下的config.txt文件，将以下语句添加到config.txt文件末尾，然后保存退出。
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_driver=1将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示。
3.3 PWM 调光
先将下图红框所示的 0 欧姆电阻去掉，然后将外部PWM信号接入屏幕的GND焊盘。
