说明

Luckfox CM5 IO Board 是幸狐发布的一款可以搭配树莓派 Compute Module 5 使用的底板，可用作 Compute Module 5 的开发系统以及作为嵌入式电路板集成到终端产品中，也可以使用现成的部件 (如树莓派扩展板和M.2硬盘) 快速创建系统。它主要的接口位于同一侧，方便用户使用，使外壳设计变得简单。

特征和注意事项

  • 禁止带电时拔插除USB和HDMI之外的任何设备
  • Type C用作烧录接口和供电接口。
  • 板载2 路 USB 3.2 Gen1 接口。
  • 支持4屏幕异显，添加MIPI DSI驱动，不管是否连接屏幕，系统都将默认连接，屏幕将会分屏显示（和系统版本有关系）
  • 使用Type C烧录不要连接其他设备，否则供电不足导致无法识别设备

产品尺寸

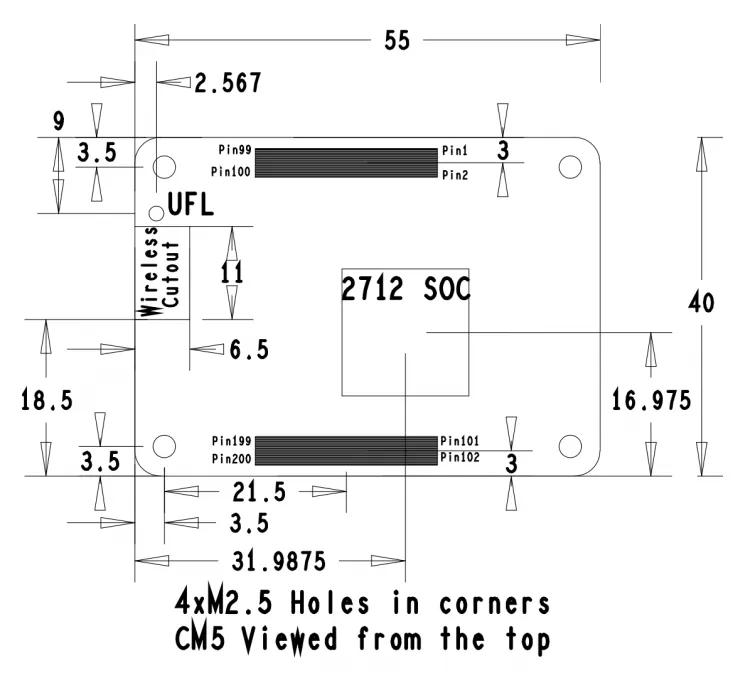

核心板尺寸
​

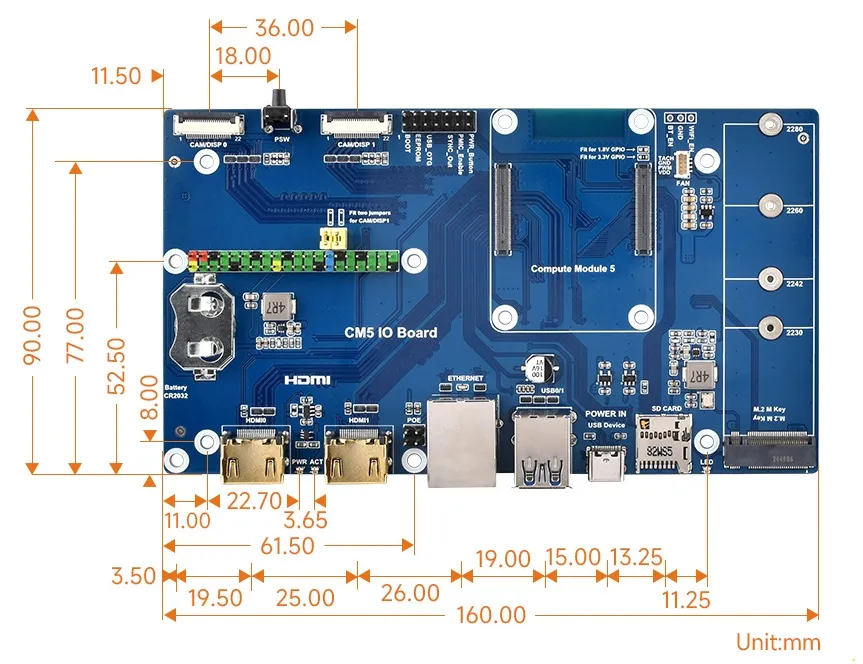

底板尺寸
​

镜像烧录教程

如何进入烧录模式​

使用说明

POE​

  • 板载不带POE模块，只带POE管脚，位置与PI5兼容，可以使用PI5的POE模块

微雪POE

NVME​

挂载​

  • 启用PCIE接口
    在/boot/firmware/config.txt 中添加以下内容：
    dtparam=pciex1
  • PCIE默认是gen2，如果需要启用PCIE gen3, 则在/boot/firmware/config.txt 中添加：
    dtparam=pciex1_gen=3
  • 修改之后重启PI5，就可以识别到设备了。
    如下图，识别到SM2263就是我的SSD固态，另外一个PI5的是RPI芯片
  • 分区，如果在其他平台有分区和格式化，则跳过这一步（会删除SSD所有数据谨慎操作）
    lsblk   # 可以看到磁盘（如果想看到详细信息执行 sudo fdisk -l ）
    如下：
    分区
    sudo fdisk /dev/nvme0n1  #设备号是总设备号，不要添加p1，那只是一个分区而已
    分区工具fdisk如何使用
    n   # 新建分区
    q   # 不保存退出
    p   # 打印分区表
    m   # 打印选择菜单
    d   # 删除分区
    w   # 保存退出
    t   # 修改ID号
    # 添加分区执行n即可，最后w保存退出
  • 格式化
    sudo mkfs.
    然后按tab 可以看到很多种不同的后缀名，不同的后缀名就是你需要想要格式化的格式

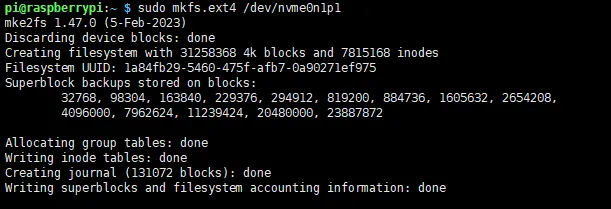

    假设我要格式化为ext4 文件格式，那么就是执行 sudo mkfs.ext4 /dev/nvme0n1p1
    等待片刻,当done都出现完毕后，意味着格式化已经进行完毕。
  • 挂载
    sudo mkdir toshiba                      # 创建挂载目录
    sudo mount /dev/nvme0n1p1 ./toshiba     # 挂载设备
    df -h                                   # 检查磁盘状态

读写测试​

  • 注意：不同的卡以及环境 测试效果不同 树莓派受到的影响比较大 ，如果想要测试准确的性能使用PC 电脑测试
    cd toshiba                                                  # 进入挂载磁盘的目录
    sudo sh -c "sync && echo 3 > /proc/sys/vm/drop_caches"      # 释放内存
    sudo dd if=/dev/zero of=./test_write count=2000 bs=1024k    # 拷贝树莓派内存内容到硬盘 （写）
    sudo dd if=./test_write of=/dev/null count=2000 bs=1024k    # 拷贝硬盘内容到树莓派内存 （/etc/fstab读）

自动挂载​

  • 测试没有问题如果不需要作为系统盘，只扩展磁盘使用，设置自动挂载
    sudo nano /etc/fstab
    结尾添加
    /dev/nvme0n1p1  /home/pi/toshiba  ext4  defaults  0  0  # /dev/nvme0n1p1 设备名， /home/pi/toshiba 挂载到目录
                                                            # ext4是文件系统类型 ，defaults 使用默认的挂载选项
    sudo mount -a                                           # 使更改生效（测试无问题再重启，不然会导致无法挂载导致无法开机）
    # 然后重启,通过lsblk检查设备

NVMe SSD引导启动​

  • 先使用SD卡或者EMMC启动，先挂载测试一下，确保硬件可以正常工作
  • 以下方法二选一即可

方法1​

  • 配置相关参数

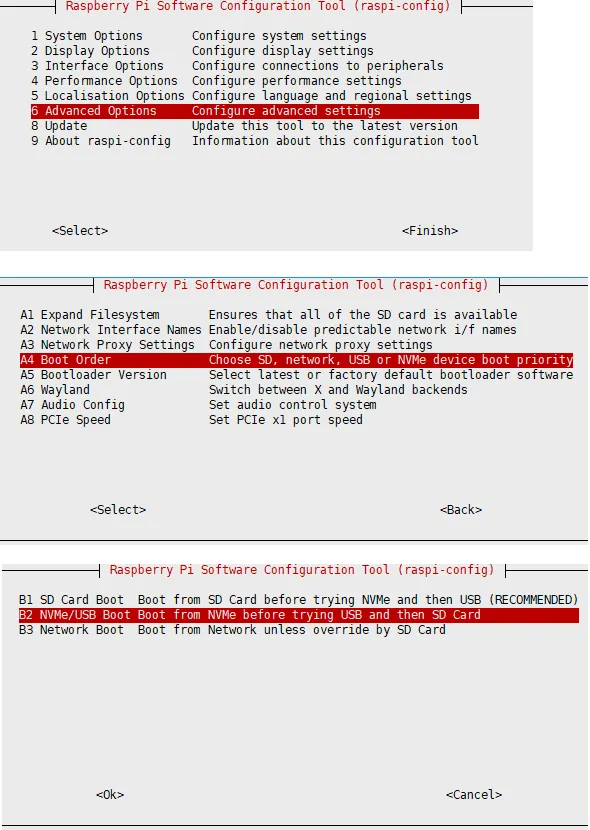

    sudo raspi-config       # 进入设置进行配置
    配置如下：
  • 重启树莓派，如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件
  • 将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可

方法2​

  • 修改树莓派的引导加载程序配置中的BOOT_ORDER:
    sudo rpi-eeprom-config --edit
  • 将BOOT_ORDER=0xf41 改为 BOOT_ORDER=0xf416

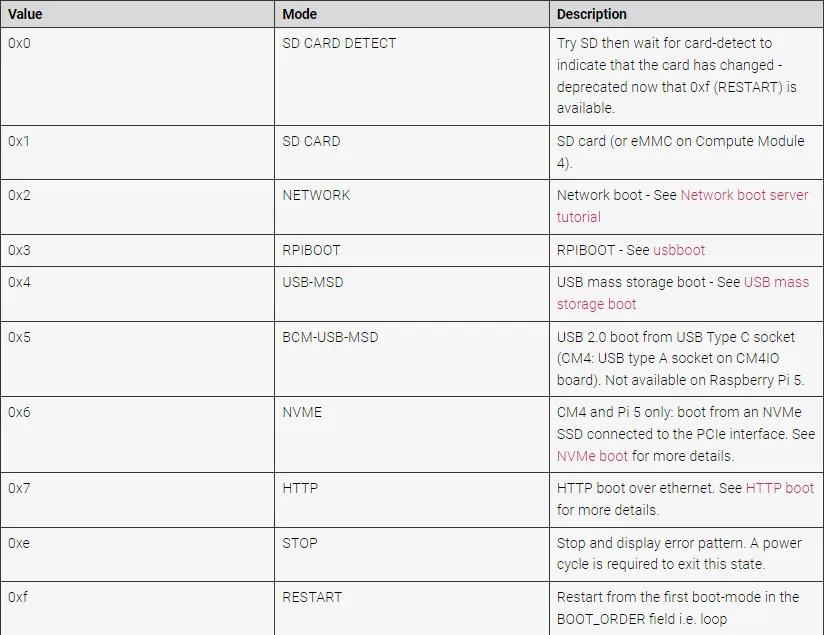

  • 更多内容可以参考 BOOT_ORDER
  • 重启树莓派，如果修改多次发现无法修改，请连接网络之后再修改（等待网络自对时），或者设置正确时间之后再修改文件
  • 将系统烧录到NVME中，然后将NVME连接到扩展板，移除SD卡重新上电即可

风扇控制​

  • PI5 风扇默认是温度控制50度才开始转，如果想要控制其他温度就可以转，/boot/firmware/config.txt 中添加指定内容即可，例如：
    dtparam=fan_temp0=36000,fan_temp0_hyst=2000,fan_temp0_speed=90
    dtparam=fan_temp1=40000,fan_temp1_hyst=3000,fan_temp1_speed=150
    dtparam=fan_temp2=52000,fan_temp2_hyst=4000,fan_temp2_speed=200
    dtparam=fan_temp3=58000,fan_temp3_hyst=5000,fan_temp3_speed=255
  • 其中：
    fan_temp0/1/2/3             # 表示温度（36000表示36℃）
    fan_temp0/1/2/3_speed       # 表示对应的转速（值最大255）
    fan_temp0/1/2/3_hyst        # 表示迟滞温度
    更多内容参考 相关资料
    注意：仅仅是0123一共4个温度，不可能再设置其他温度，迟滞温度不得超过两个温度的跨步范围

MIPI​

  • 支持双MIPI，客户可以自由选择CSI或者DSI连接
  • 排线分为DSI和CSI排线，不通用，详情参考 CSI摄像头排线 与 DSI显示器排线
  • DSI屏幕默认是800x480分辨率的屏幕，其他分辨率的屏幕请参考对应的WIKI

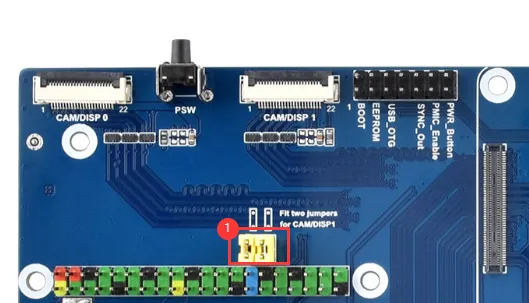

  • 注意：使用MIPI1接口需要连接跳线帽

DSI​

  • 在config.txt中添加内容
    sudo nano /boot/firmware/config.txt     # 进入文件
    dtoverlay=vc4-kms-dsi-7inch,dsi0        # 文件中最下方添加这句，则会启用 DSI1
    dtoverlay=vc4-kms-dsi-7inch,dsi1        # 文件中最下方添加这句，则会启用 DSI0

CSI​

  • 在config.txt中添加内容
    sudo nano /boot/firmware/config.txt
    型号CAM0设置语句CAM1设置语句
    OV9281dtoverlay=ov9281,cam0dtoverlay=ov9281,cam1
    IMX290/IMX327dtoverlay=imx290,
    clock-frequency=37125000,cam0    		dtoverlay=imx290,
    clock-frequency=37125000,cam1
    IMX378dtoverlay=imx378,cam0dtoverlay=imx378,cam1
    IMX219dtoverlay=imx219,cam0dtoverlay=imx219,cam1
    IMX477dtoverlay=imx477,cam0dtoverlay=imx477,cam1
    IMX708dtoverlay=imx708,cam0dtoverlay=imx708,cam1
  • 容许一个连接DSI一个连接CSI,例如使用IMX219连接MIPI1
  • 例如：使用DSI显示器连接MIPI0，在config.txt 中添加
    dtoverlay=imx219,cam1
    dtoverlay=vc4-kms-dsi-7inch,dsi0
    • 快捷键Ctrl+o保存文件，并回车
    • 快捷键Ctrl+x退出编辑器
    • 然后重启设备
      sudo reboot     # 重启设备

测试摄像头​

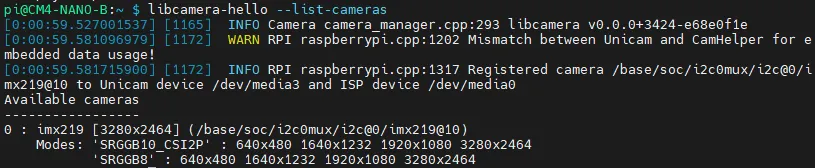

  • 输入摄像头检测指令，此时可以看到摄像头已经被检查到了
    libcamera-hello --list-cameras
    如下：
    libcamera-hello -t 0                    # 显示摄像头画面到桌面
    libcamera-jpeg -o test.jpg              # 拍摄照片
    libcamera-vid -t 10000 -o test.h264     # 录制一个10s的视频
  • 其他命令
    libcamera-hello --list-cameras          # 检查摄像头是否被检测到
    libcamera-hello  --camera 1             # 打开对应的摄像头1
    libcamera-hello  --camera 0             # 打开对应的摄像头0
    libcamera-jpeg -o test.jpg              # 拍摄照片,可以添加 --camera 来指定摄像头

实时时钟 (RTC)​

注意：默认不带电池需要额外连接RTC电池

软件调试​

  • 默认设备是/dev/rtc0
  • 关于时间，在命令行输入date可以看到当前时间，连接网络树莓派系统会自动网络对时，如果默认RTC设备有连接并且工作正常，那么RTC时间会在自动网络对时后更新时间
    sudo hwclock -r                         # 读取RTC时间，如果存在多个RTC设备，可以使用-f来选择对应的设备（例如：sudo hwclock -f /dev/rtc1 -r）

Hwclock简单使用​

  • 相关指令
    sudo hwclock -w                                 # 同步系统时钟 -> 硬件时钟(RTC)
    sudo hwclock  -s                                # 同步硬件时钟(RTC) -> 系统时钟，需要关闭网络，或者关闭网络对时，否则会被改回去
    sudo hwclock --set --date="9/8/2023 16:45:05"   # 设置硬件时钟时间(RTC)
    sudo hwclock -r                                 # 查看硬件时钟(RTC)
    sudo hwclock --verbose                          # 显示版本信息

自动唤醒​

  • 要支持唤醒警报的低功耗模式，添加配置：
    sudo -E rpi-eeprom-config --edit
  • 添加以下两行。
    POWER_OFF_ON_HALT=1
    WAKE_ON_GPIO=0
  • 添加之后重启设备（如果连接串口日志可以看到有更新相关日志）
    sudo reboot
  • 您可以使用以下方法测试功能，10分钟后将唤醒并重新启动
    echo +600 | sudo tee /sys/class/rtc/rtc0/wakealarm
    sudo halt
  • 或者使用以下方法测试功能，10分钟后将唤醒并重新启动
    echo +600 | sudo tee /sys/class/rtc/rtc0/wakealarm
    sudo poweroff

RTC电池充电​

  • 注意：在添加这个之前先确认你的RTC电池是否容许充电，以及最大容许电压是多少
  • 进入配置文件
    sudo nano /boot/firmware/config.txt
  • 添加这一句
    dtparam=rtc_bbat_vchg=3000000       # 文件中最下方添加这句，则会启用RTC电池充电
                                        # 其中 3000000 表示最大电压，充电充到3V就会关闭充电，电压低于3V会启动涓流充电

资料​
