ISG1321 Camera
1. 模组参数
- 感光芯片：ISG1321
- 有效像素：约 138万像素
- CMOS 尺寸：1/4英寸
- 分辨率: 1280 x 1080
- 摄像头类型：黑白
- 快门方式：全局快门
2. 镜头参数（广角无畸变）
| 参数 | 数值 |
|---|---|
| 焦距（Focal Length） | 2.88mm |
| 光圈（F） | F2.4 |
| 对角视场角（FOV-D） | 95.5° |
| 水平视场角（FOV-H） | 87.5° |
| 竖直视场角（FOV-V） | 56.5° |
| 畸变 | < 1% |
| 相对照明 | > 65% |
3. 接口定义
| NO. | SYMBOL |
|---|---|
| 1 | +3.3V |
| 2 | SDA |
| 3 | SCL |
| 4 | GND |
| 5 | NC |
| 6 | RESET |
| 7 | GND |
| 8 | NC |
| 9 | NC |
| 10 | GND |
| 11 | NC |
| 12 | NC |
| 13 | GND |
| 14 | MCP |
| 15 | MCN |
| 16 | GND |
| 17 | MDP1 |
| 18 | MDN1 |
| 19 | GND |
| 20 | MDP0 |
| 21 | MDP0 |
| 22 | GND |

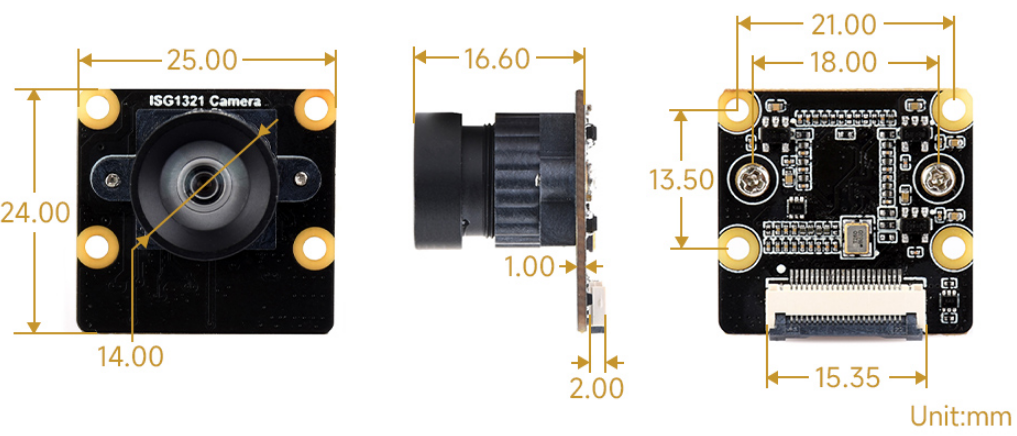

4. 尺寸
5. 搭配主板使用
| 型号 | 使用教程 |
|---|---|
| Luckfox Pico Zero | https://wiki.luckfox.com/zh/Luckfox-Pico-Zero/CSI-Camera |
