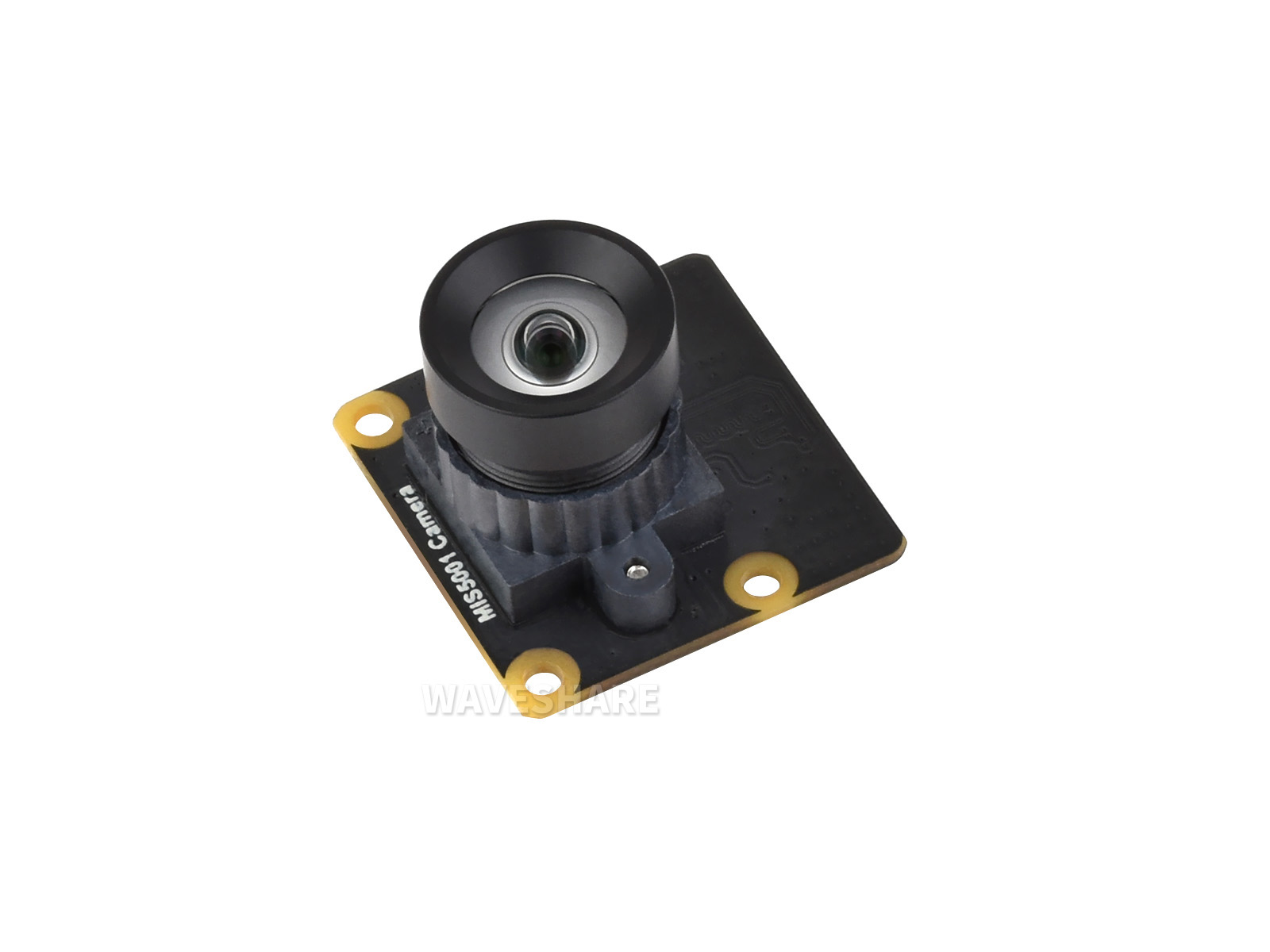

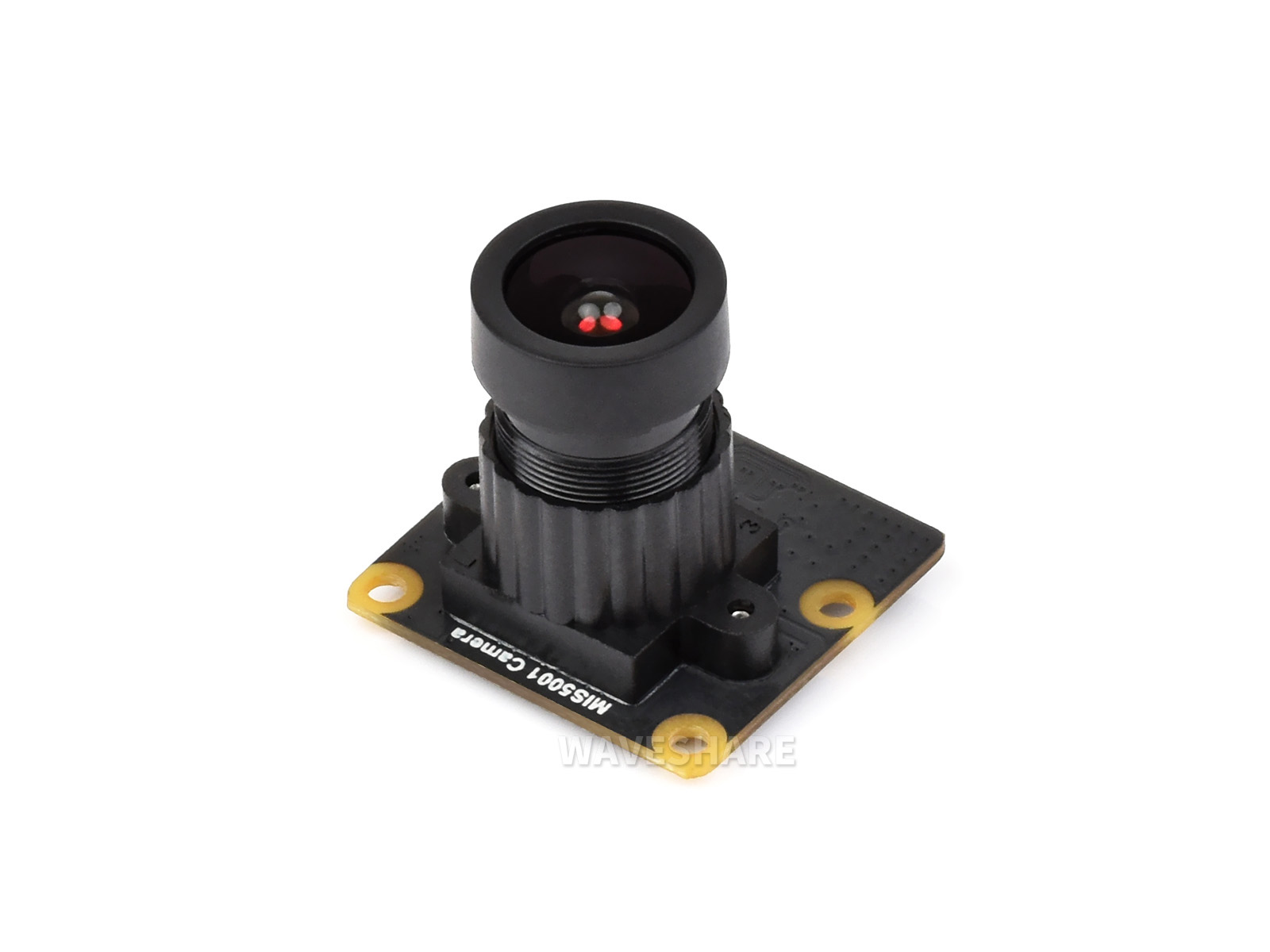

MIS5001 5MP Camera
1. 模组参数
- 感光芯片：MIS5001
- 有效像素：500 万像素
- CMOS 尺寸：1/2.7英寸
- 分辨率: 2592 x 1944
2. 镜头参数
| 广角镜头 | 广角无畸变镜头 | |
|---|---|---|
 |  | |
| 焦距（Focal Length） | 4.15mm | 2.88mm |
| 光圈（F） | 1.6 | 2.4 |
| 对角视场角（FOV-D） | 93° | 95.5° |
| 水平视场角（FOV-H） | 78.2° | 87.5° |
| 竖直视场角（FOV-V） | 41° | 56.5° |
| 畸变（Distortion） | <-10.7% | <1% |
| 相对照明 | >68.4% | >65% |
接口定义
| NO. | SYMBOL |
|---|---|
| 1 | GND |
| 2 | XCLK |
| 3 | GND |
| 4 | MDP0 |
| 5 | MDN0 |
| 6 | GND |
| 7 | MCP |
| 8 | MCN |
| 9 | GND |
| 10 | MDP1 |
| 11 | MDN1 |
| 12 | GND |
| 13 | SIO-C |
| 14 | SIO-D |
| 15 | GND |
| 16 | RESET |
| 17 | GND |
| 18 | GND |
| 19 | +3.3V |
| 20 | +3.3V |
4. 搭配主板使用
| 型号 | 使用教程 |
|---|---|
| Luckfox Pico Pro/Max | https://wiki.luckfox.com/zh/Luckfox-Pico-Pro-Max/CSI-Camera |
| Luckfox Pico Ultra/Ultra B/Ultra W/Ultra BW | https://wiki.luckfox.com/zh/Luckfox-Pico-Ultra/CSI-Camera |
| Luckfox Pico Pi A/A W/B/B W | https://wiki.luckfox.com/zh/Luckfox-Pico-Pi/CSI-Camera |
