DSI

1. 简介

DSI（Display Serial Interface）是一种用于显示面板与显示控制器之间的高速串行通信接口，主要由移动设备、嵌入式系统、平板电脑和其他需要高性能显示的系统广泛使用。它由MIPI（移动行业处理器接口，Mobile Industry Processor Interface）联盟制定，是一种标准化的接口协议，旨在减少设备的引脚数量并优化功耗。

2. 兼容屏幕

[提示]

屏幕仍在适配中。除默认支持的 10.1-DSI-TOUCH-A 屏幕外，其他型号请联系技术支持以获取相应的支持镜像。

Luckfox Aura 系列开发板默认支持的 DSI 屏幕型号为 10.1-DSI-TOUCH-A。此外，我们还适配了幸狐官方、树莓派以及微雪的 DSI 屏幕，确保其显示和触摸功能正常工作。

3. 硬件连接

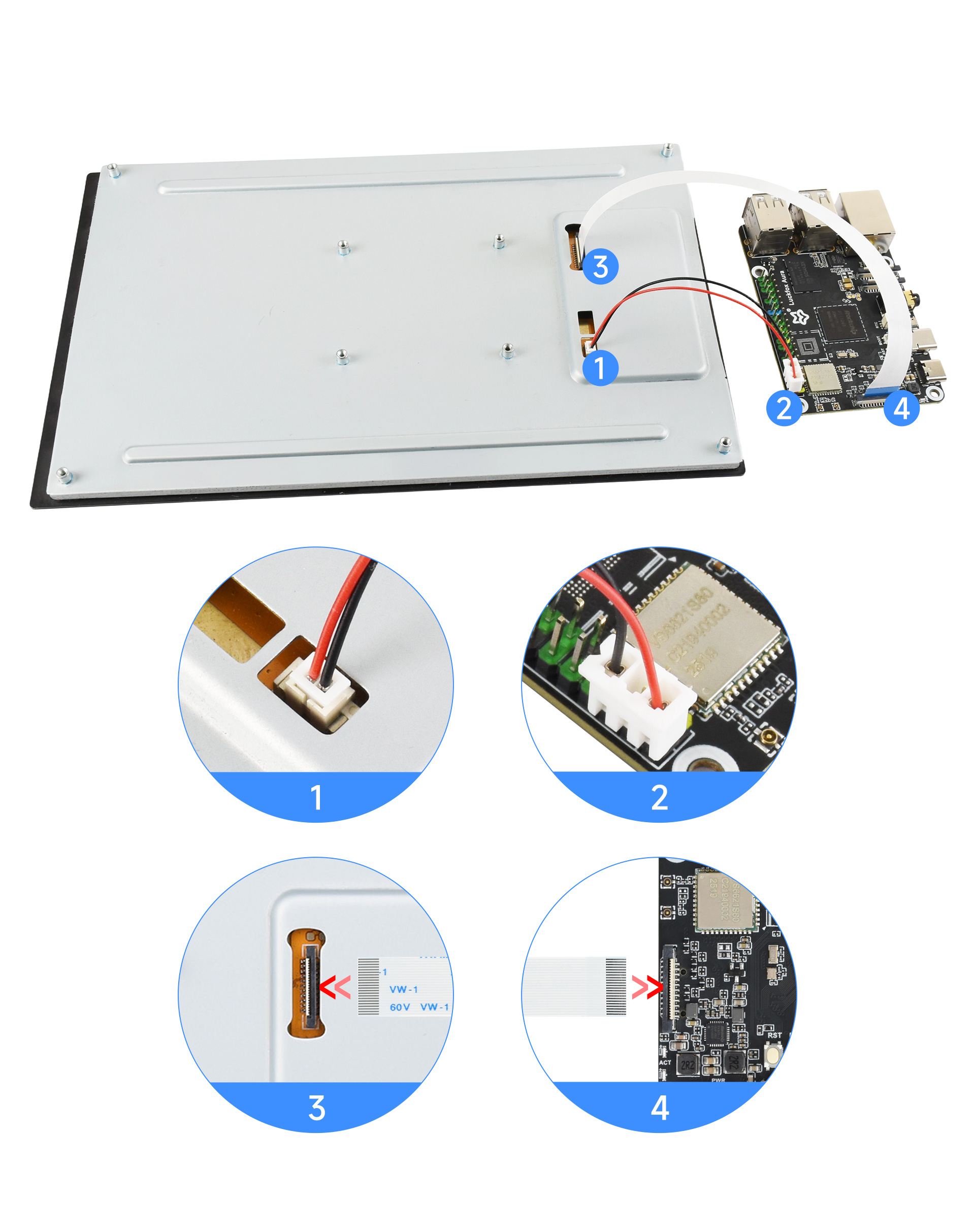

3.1 Luckfox Aura 连接 10.1-DSI-TOUCH-A 屏幕

[提示]

请根据所使用的开发板型号正确连接排线。如切换屏幕后未能第一时间点亮，请立即断电，并检查接线是否正确，以避免设备损坏或其他异常情况。

使用 22PIN 的 FPC 排线，将显示屏 DSI 接口连接到 Luckfox Aura 主板的 DSI 接口。
使用 MX1.25 2PIN 转 4PIN 连接线，将显示屏的电源接口连接到 Luckfox Aura 主板的 USB MX1.25 4P 接口。如下图所示：

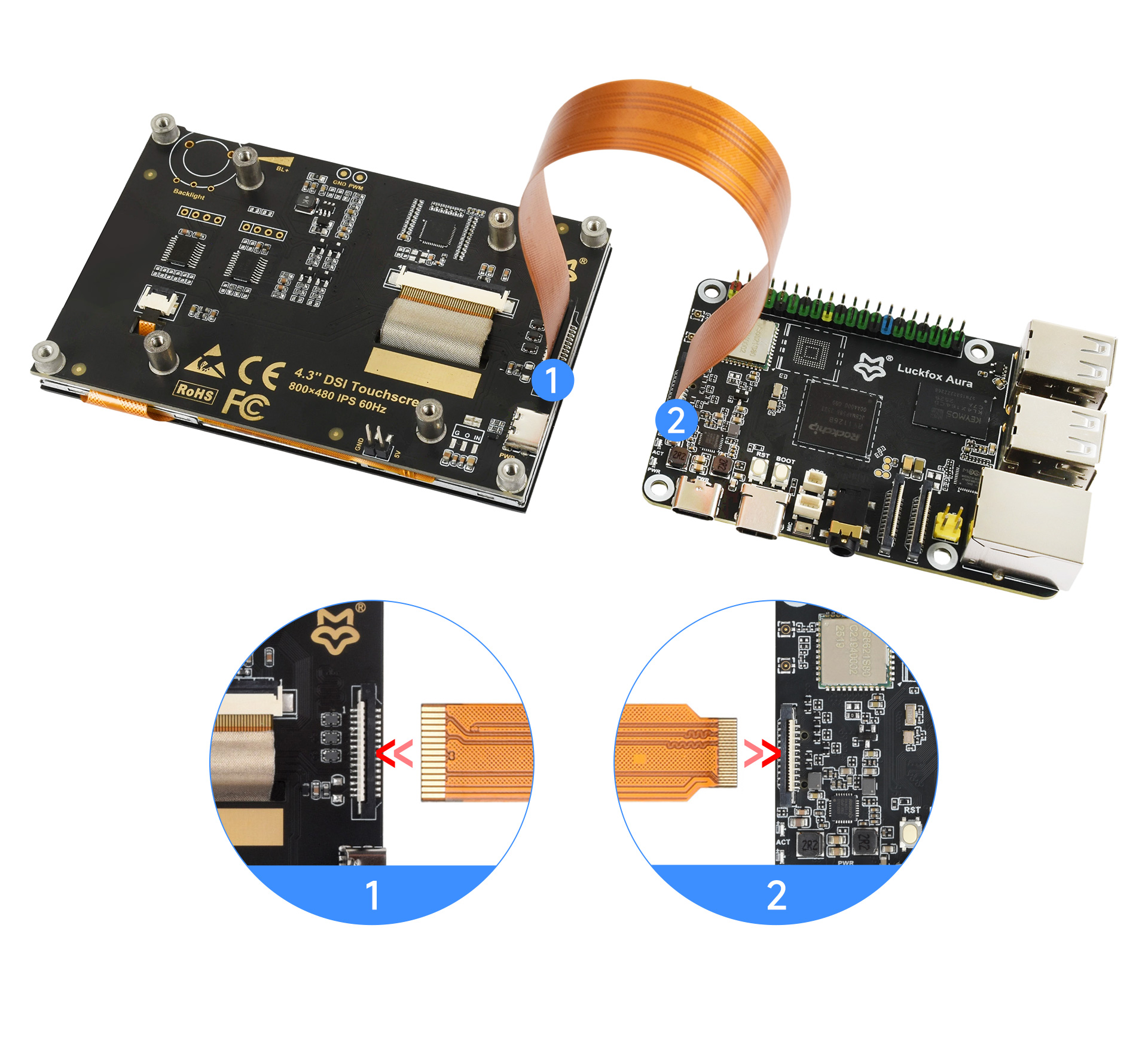

3.2 Luckfox Aura 连接树莓派 DSI屏幕

使用 15PIN 转 22PIN 的 FPC 排线Pi5-Display-Cable。

4. 软件设置

Luckfox Aura 默认支持 10.1-DSI-TOUCH-A 屏幕。对于其他型号的屏幕，用户需自行修改相关设备树配置。屏幕的设备树文件位于 SDK 目录下：sysdrv/source/kernel/arch/arm64/boot/dts/rockchip/rv1126b-luckfox-aura-dsi.dtsi。

5. 查看屏幕信息

当前系统中可用的屏幕 ID 可通过以下命令查看：
```
cat /sys/kernel/debug/dri/0/summary
```

输出：

VOP [ff600000.vop]: ACTIVE
    Connector: DSI-1
        bus_format[100a]: RGB888_1X24
        overlay_mode[0] output_mode[0]color-encoding[1] color-range[1]
    Display mode: 800x1280p60
        dclk[70000 kHz] real_dclk[69475 kHz] aclk[294912 kHz] type[48] flag[a]
        H: 800 840 860 880
        V: 1280 1310 1314 1324
    win1-0: ACTIVE
        format: XR24 little-endian (0x34325258) SDR[0] color-encoding[0] color-range[0]
        csc: y2r[0] r2r[0] r2y[0] csc mode[0]
        zpos: 0
        src: pos[0x0] rect[800x1280]
        dst: pos[0x0] rect[800x1280]
        buf[0]: addr: 0x06100000 pitch: 3200 offset: 0
    post: sdr2hdr[0] hdr2sdr[0]
    pre : sdr2hdr[0]
    post CSC: r2y[0] y2r[0] CSC mode[2]

6. 显示测试

在 Aura 上使用 modetest 进行彩条测试，以验证显示输出：

确定正确的 connector id。

modetest -M rockchip | grep -A10 "Connectors:"

输出内容：
  Connectors:
  id      encoder status          name            size (mm)       modes   encoders
  96      95      connected       DSI-1           216x135         1       95
  modes:
          index name refresh (Hz) hdisp hss hse htot vdisp vss vse vtot
  #0 800x1280 60.08 800 840 860 880 1280 1300 1304 1324 70000 flags: nhsync, nvsync; type: preferred, driver
  props:
          1 EDID:
                  flags: immutable blob
                  blobs:

Connector ID = 96
Encoder ID = 95

确定正确的 crtc id。

modetest -M rockchip | grep -A10 "CRTCs:"

输出内容：
  CRTCs:
  id      fb      pos     size
  73      99      (0,0)   (800x1280)
  #0 800x1280 60.08 800 840 860 880 1280 1300 1304 1324 70000 flags: nhsync, nvsync; type: preferred, driver
  props:
          24 VRR_ENABLED:
                  flags: range
                  values: 0 1
                  value: 0
          39 ACLK:
                  flags: range

CRTC ID = 73
模式为 1024x600@60Hz

竖条测试（标准模式）：
```
modetest -M rockchip -s 96@73:800x1280
```

斜条测试（启用 tile 格式）：

modetest -M rockchip -s 96@73:800x1280 -Ftiles

7. 触摸测试

使用 evtest 命令进行触摸屏测试，检查触摸输入设备的响应。执行以下命令：
```
evtest
```

运行该命令后，正常情况下会显示类似以下的输出，入“0”回车后触摸屏幕开始测试，终端会打印触摸操作触发的事件数值：

No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:      2-005d Goodix Capacitive TouchScreen
Select the device event number [0-0]:

8. 背光控制

其他适配屏幕共用同一个驱动，支持0~255级背光控制，背光控制的命令为：

# brightness level:0 ~ 255
echo <brightness level> > /sys/class/backlight/waveshare_bl/brightness
