CM4/CM5-eMMC 镜像烧录

镜像烧录步骤

注意：EMMC 版本不可以使用SD卡

rpiboot（引导加载程序）下载​

WINDOWS​

其他平台​

安装​

  • 关闭杀毒软件

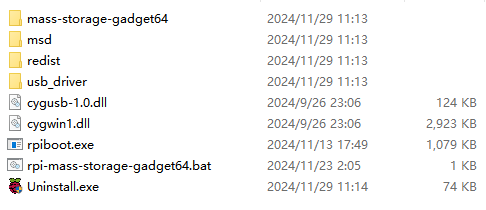

  • 以安装驱动程序和启动工具。安装成功之后在安装目录下有一个rpiboot.exe的应用

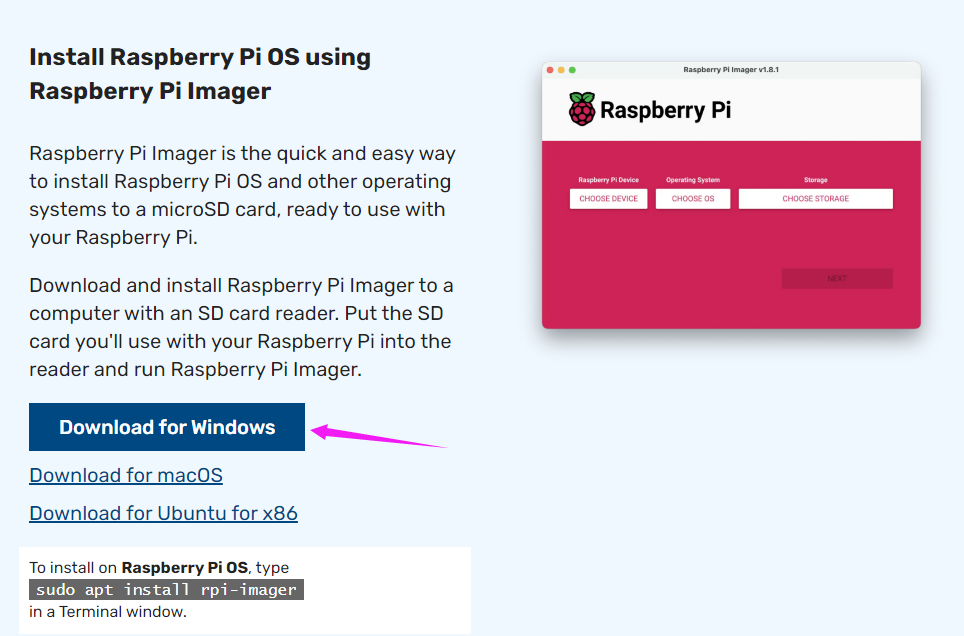

下载烧录软件​

进入烧录模式​

  • 将BOOT和GND连接 或者 将BOOT开关拨至ON，可以在对应产品的WIKI的板载资源，查看BOOT管脚位置
  • 先通过Type C 接口（SLAVE 接口） 转USB接口 连接电脑，再连接电源，部分板子需要额外供电
  • 此时连接电脑并且给主板供电，电脑设备管理器中会识别出一个BCMxxx的设备
  • 然后运行rpiboot,选择对应的可执行程序或者脚本
  • 例如连接的是CM5
    如果出现“Failed to write correct length,returned -9” 然后卡死不动，可以尝试更新rpiboot.exe

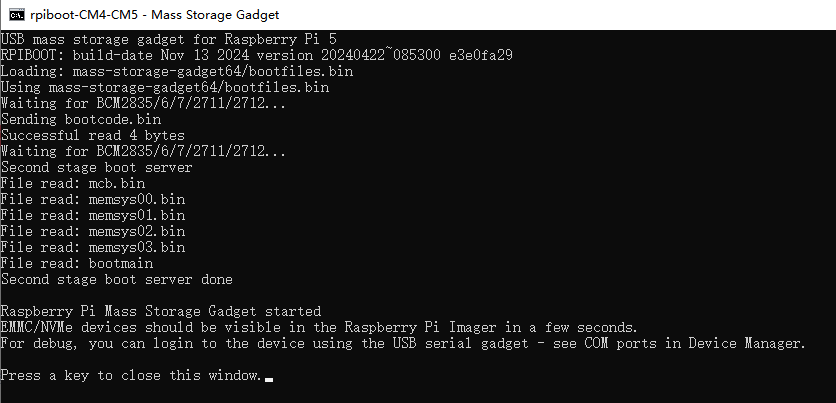

  • 等待运行结束，在我的电脑上面会出现一个U盘的盘符

    注意：如果电脑没有识别出BCMxxx的设备 ，可能是上面哪一个步骤有问题。一定要识别出BCMxxx的设备运行rpiboot 才会有效，否则无效。
  • 如果你没办法正常烧录程序，请尝试以下步骤：

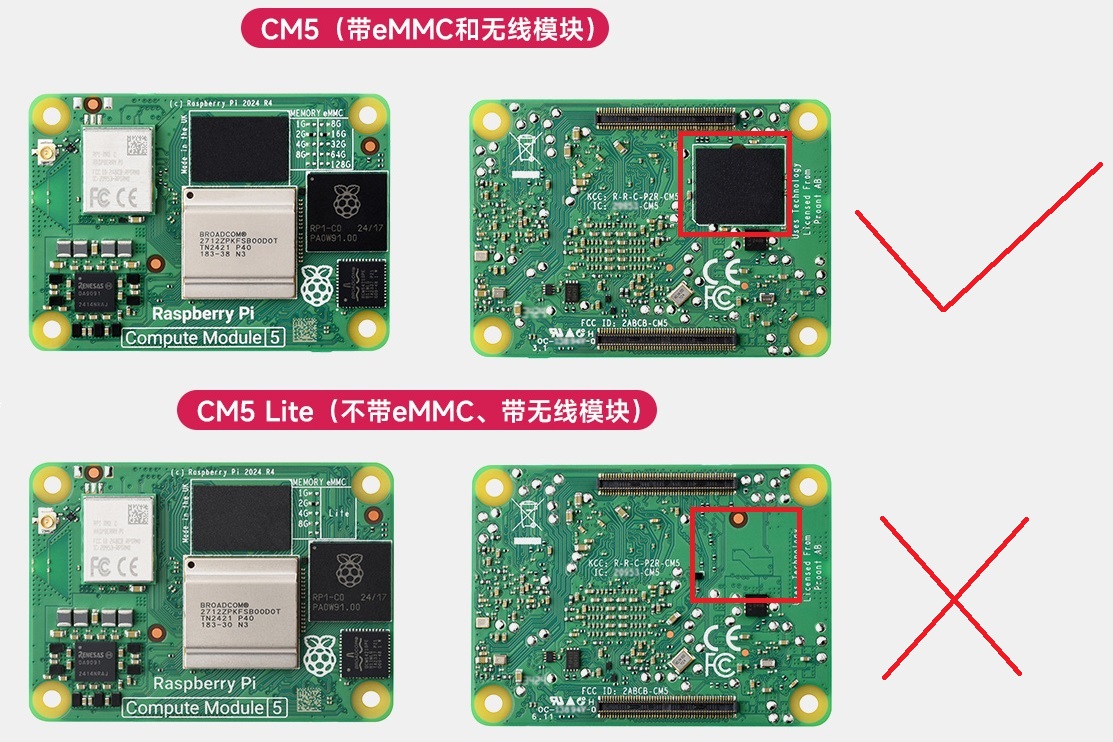

    • 确定你的Compute module版本是否正常，eMMC会多一颗IC。只有eMMC版本的，才可以通过当前方式烧录。
      CM5
    • 更换一条 USB 数据线。
    • 更换一个PC机的USB接口。
    • 尝试重启PC机。
    • 尝试重新拔插 CM5
    • 尝试在另一台电脑烧录。
  • 注意：如果出现提示格式化不需要格式化

烧写镜像​

  • 打开Raspberry Pi Imager

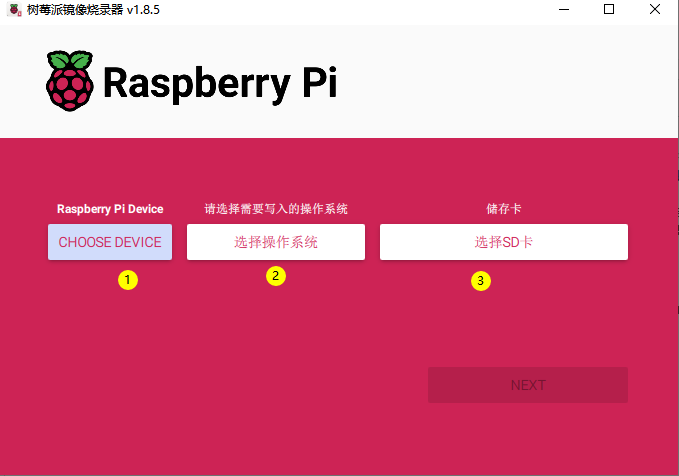

  1. 选择要烧写的硬件（步骤1下载的），CM5 选择PI5
  2. 选择镜像，多个版本选择适合自己的（下面也可以选择格式化或者选择自己的备份的系统）
  3. 选择要烧录的盘符，只支持移动盘符（USB扩展的盘符）
  4. 全部选择好就可以点击NEXT，如果选择是树莓派OS，那么会出现，如果不需要点“不”，如果之前配置保存过可以直接点“是”，第一次使用需要设置点“编辑设置”
  5. 使用全新的系统默认不配置用户名和密码，用户可以直接在配置界面需配置用户名和密码，如果不配置则需要再开机后连接键盘鼠标配置用户名和密码
  • 注意：
    • CM5：如果使用最新的树莓派OS, USB2.0是默认是OTG模式，不过在部分底板上面添加的HUB芯片，如果发现CM5报错：
      config failed, hub doesn't have any ports! (err -19)
    • 不过USB还是可以使用的，如果想移除这个错误，在config.txt的[cm5]中移除otg_mode=1，并且添加 dtoverlay=dwc2,dr_mode=host，部分系统没有提示这个错误可以忽略。

烧录完成并重启​

  • 烧录完毕断开电源，断开和电脑的连接线，将BOOT断开 或者 将开关拨至OFF。重新上电即可
