引脚图

Luckfox Lyra,Luckfox Lyra Ultra,Luckfox Lyra Zero,Luckfox Lyra Pi,Core3506

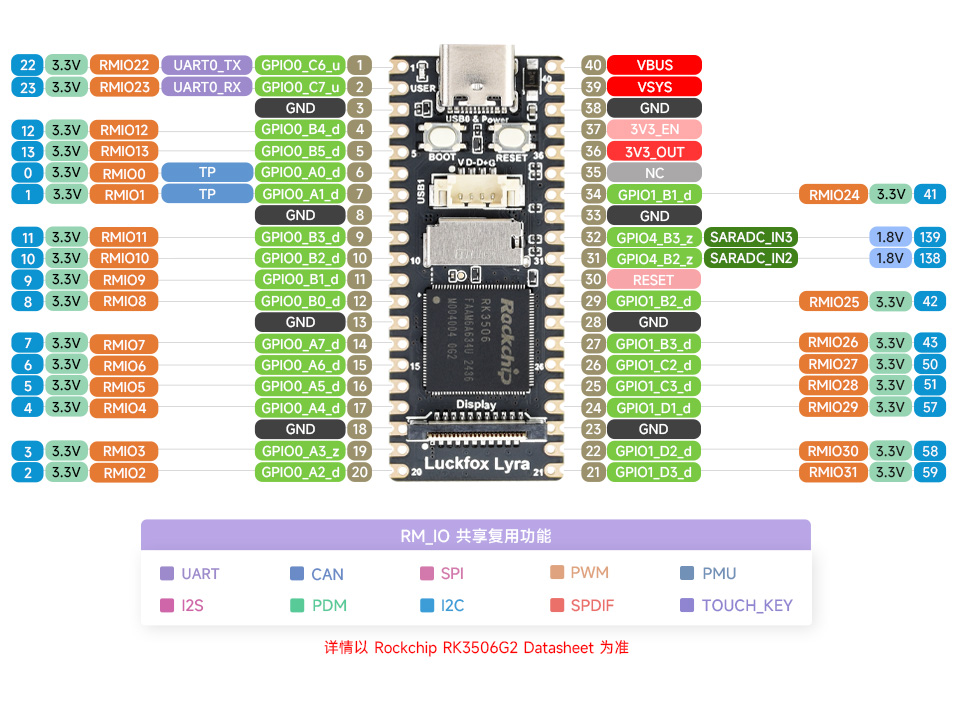

• Luckfox Lyra/Lyra B 引脚图：

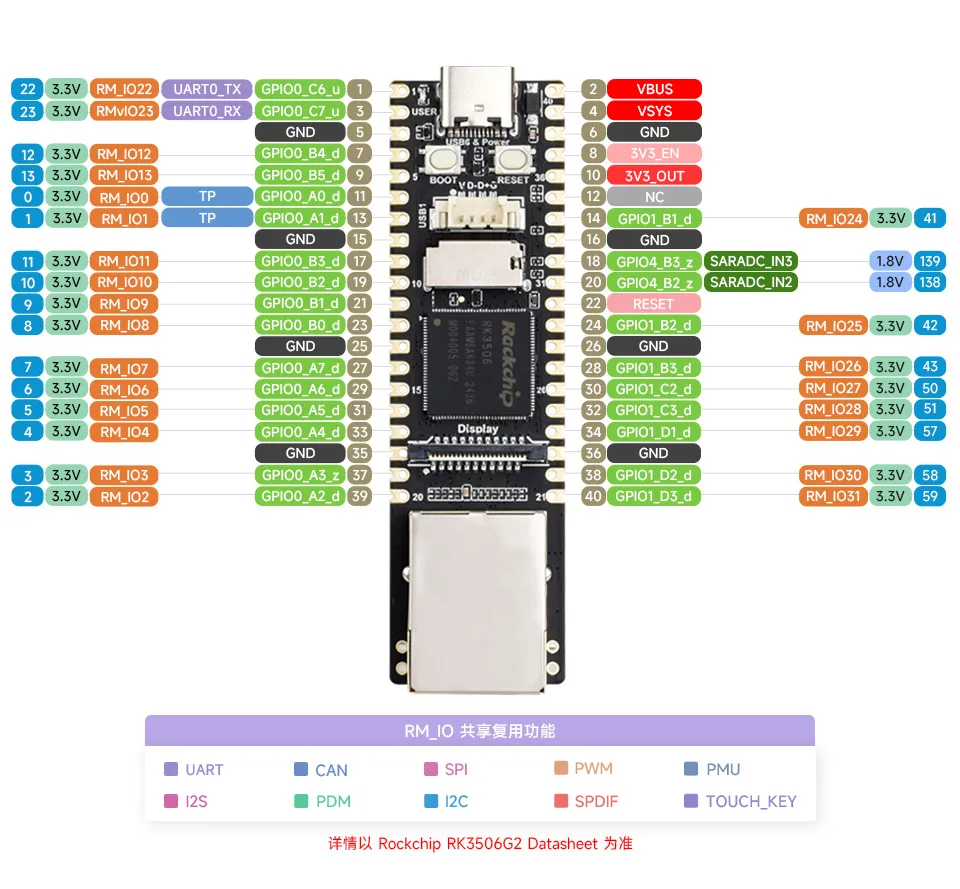

• Luckfox Lyra Plus 引脚图：

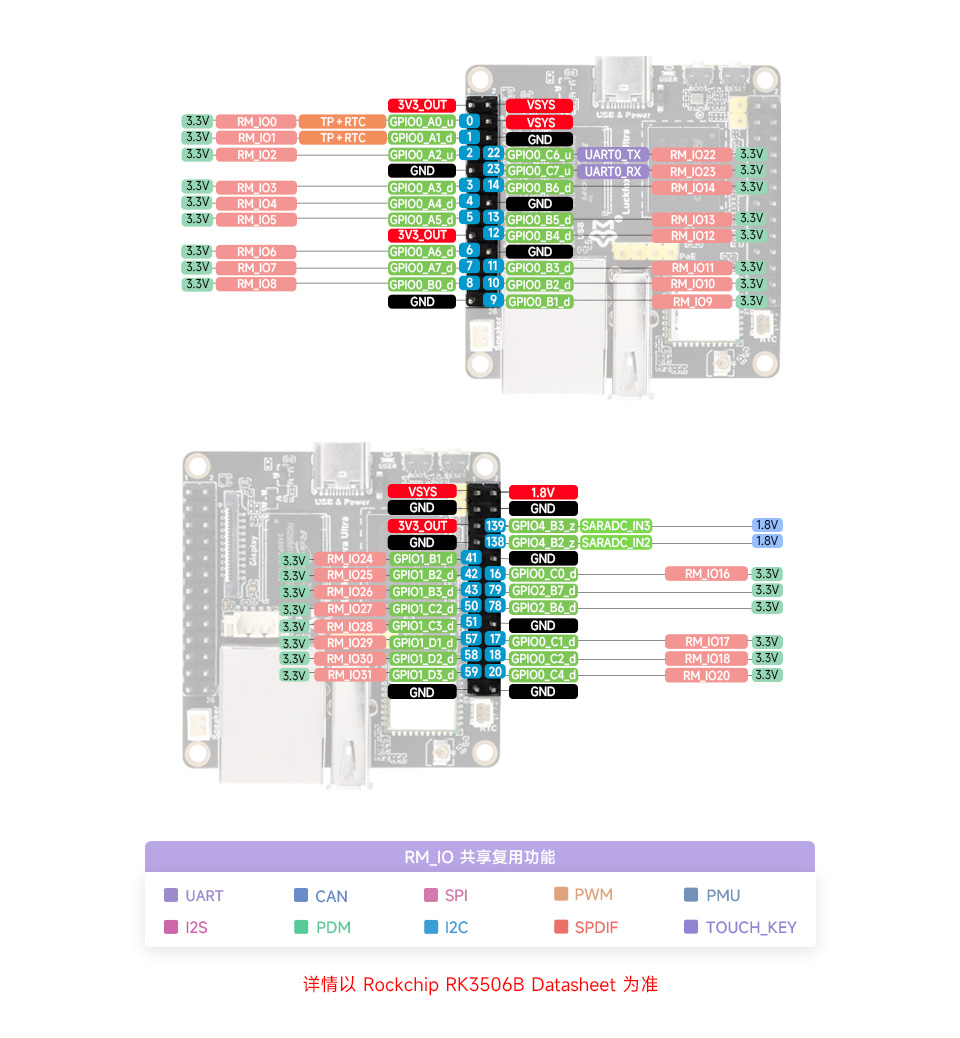

• Luckfox Lyra Ultra/Ultra W 引脚图：

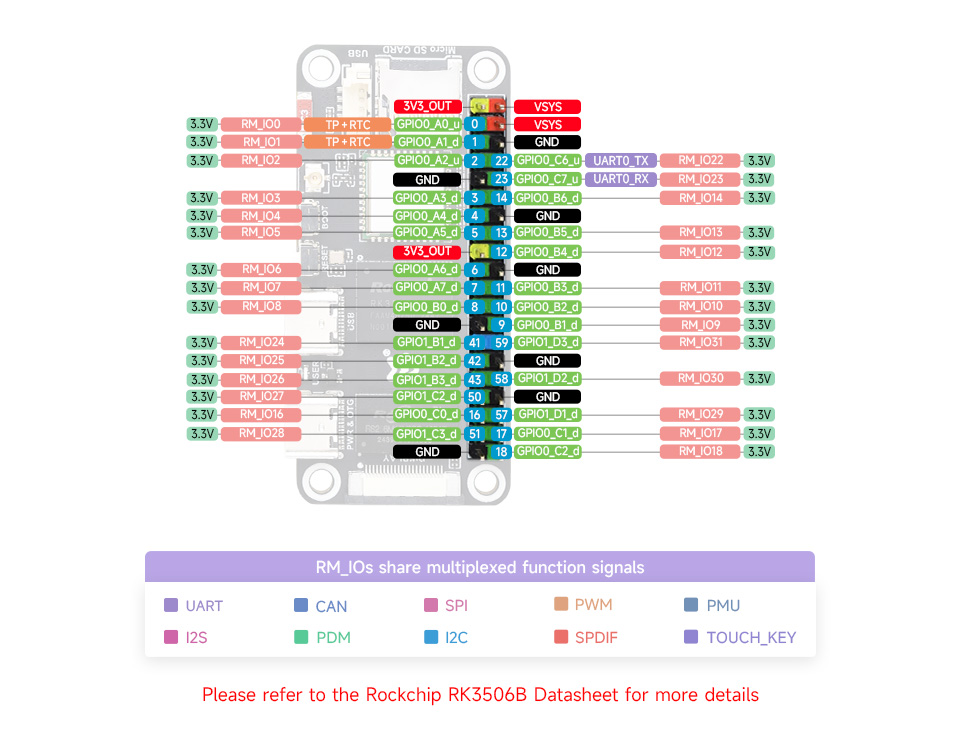

• Luckfox Lyra Zero W 引脚图

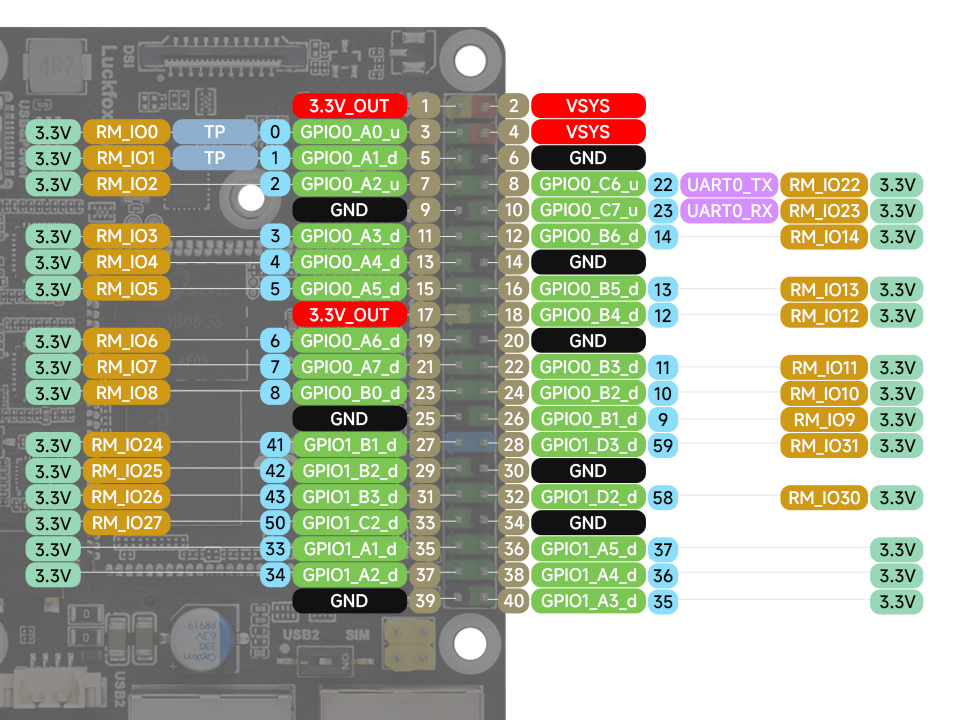

• Luckfox Lyra Pi 引脚图



• 更多详细功能，请参考《外设接口》和《资料下载》的 datasheet 手册。
