RKMPI

1 简介

利用 RKMPI 库实现摄像头图像捕获、预处理、硬件编码，结合 opencv-mobile 进行图像处理，可以将 RKNN 推理结果标注在图像上后作为作为流媒体服务器进行 rtsp 推流，在 局域网 下的 PC 可以使用 VLC 软件拉取并观察图像。

实例包括 RKMPI 库基本使用、opencv-mobile 对数据帧处理两种方式、RTSP 推流结合 RKNN 推理两种方式。主要实现效果：

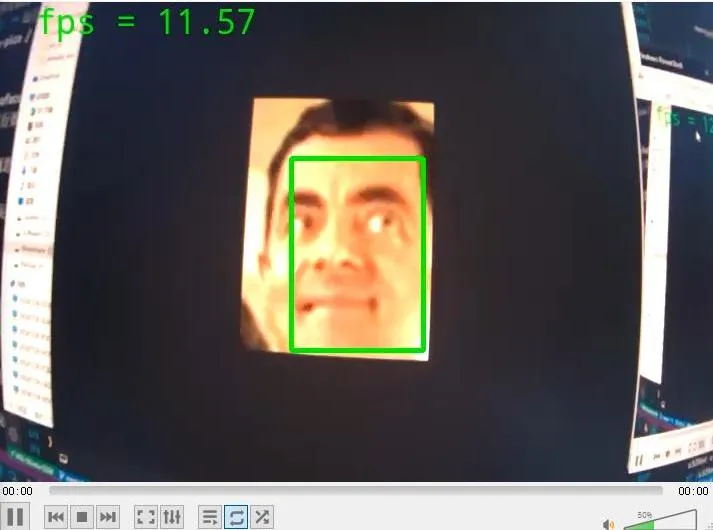

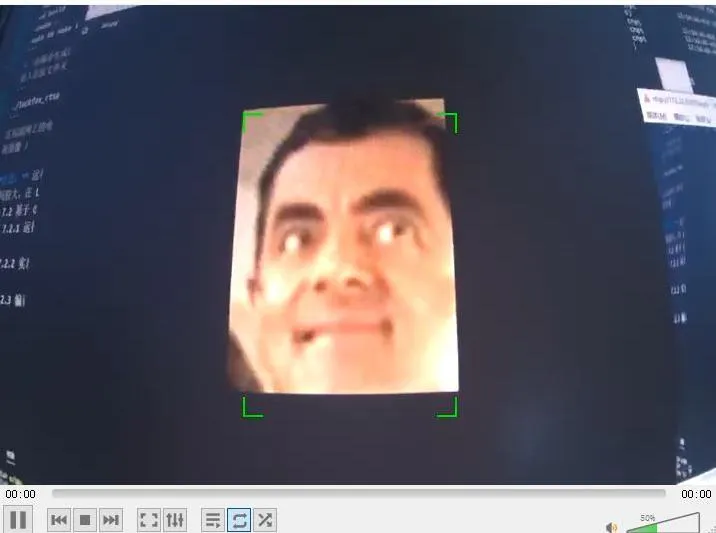

基于 retinaface 人脸检测网络摄像头

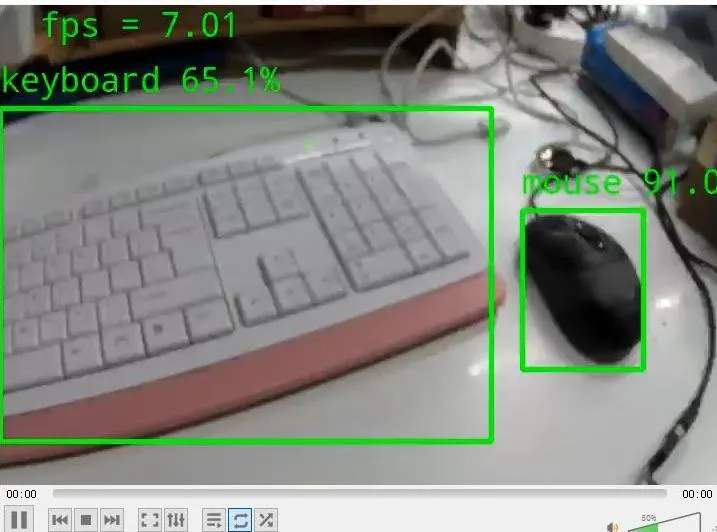

基于 yolov5 物体检测网络摄像头

2 平台支持

DEMO	CPU	系统	摄像头
luckfox_pico_rtsp_opencv	RV1103(需修改分辨率)、RV1106	buildroot	sc3336
luckfox_pico_rtsp_opencv_capture	RV1103、RV1106	buildroot	sc3336
luckfox_pico_rtsp_retinaface	RV1103、RV1106	buildroot	sc3336
luckfox_pico_rtsp_retinaface_osd	RV1103、RV1106	buildroot	sc3336
luckfox_pico_rtsp_yolov5	RV1106	buildroot	sc3336

RV1103：Luckfox Pico Luckfox Pico Mini A Luckfpx Pico Miini B Luckfox Pico Plus
RV1106：Luckfox Pico Pro Luckfox Pico Max Luckfox Pico Ultra Luckfox Pico Ultra W

3 环境搭建

确认 Luckfox-pico Sdk 的正确安装，确认交叉编译链的环境变量设置正确

    arm-rockchip830-linux-uclibcgnueabihf-gdb --version

显示交叉编译链的版本信息说明，说明环境变量设置正确。

使用编译好的 buildroot 镜像或从网盘中获取镜像。确保摄像头驱动、 rknpu 驱动和 rockit 驱动、 rkisp 驱动等成功被加载。在 Luckfox-pico 板端上执行 lsmod 验证。

    # lsmod
    Module                  Size  Used by    Tainted: G
    rockit                154528  0
    rknpu                  24552  0
    mpp_vcodec            375759  1 rockit
    rga3                   86680  1 rockit
    sc3336                  9940  1
    os04a10                15198  0
    phy_rockchip_csi2_dphy     7674  0
    phy_rockchip_csi2_dphy_hw     8161  0
    video_rkisp           148435  1 rockit
    video_rkcif           130130  0
    rk_dvbm                 5813  2 mpp_vcodec,video_rkisp

注意： 要确保镜像中的根文件系统有足够的空闲空间，推荐使用运行在 SD 卡上的系统。

4 RKMPI 库使用

4.1 系统概览

Rockchip 提供的媒体处理接口（ Rockchip Media Process Interface，简称 RKMPI ），可支持多媒体应用软件快速开发。该平台整合了 Rockchip 芯片的硬件资源，对应用软件屏蔽了芯片相关的复杂底层处理，使用户在软件层面调用相应接口就可以完成媒体处理开发，如输入视频捕获、H264 / H265 / JPEG 编码、视频图像处理等。

系统框架

应用层：基于 RKMPI 及其他驱动，由用户开发的应用软件系统。
RKMPI 层：基于适配层（已有的 Rockchip 芯片适配封装接口），完成媒体处理功能。
操作系统适配层：基于 Rockchip 芯片已有的硬件模块对外提供的驱动接口。
操作系统层：基于 Linux 系统。
硬件层：由 Rockchip 芯片加上必要的外围器件构成。

IPC（网络摄像机）应用框架

VI 模块捕获视频图像，做剪切、缩放等处理，可以输出多路不同分辩率的图像数据。
VPSS 模块接收 VI 模块传输的图像，可对图像进行裁剪、缩放、旋转、像素格式转换等处理。
VENC 模块可以直接接收 VI 模块捕获的图像或 VPSS 处理后输出的图像数据，可叠加用户通过 RGN 模块设置的 OSD 图像，然后按不同协议进行编码并输出相应码流。
各个模块通道之间进行绑定，处理后的数据流会直接传输到绑定的下一个多媒体模块。

4.2 内存管理

RKMPI 库的各个组件主要使用内存缓冲池来进行内存管理，内存缓冲池通过内存块进行内存分配和回收，使内存资源在各个媒体处理模块中合理使用。内存缓冲池与其他应用内存相隔离，保证了 RKMPI 库的稳定运行，但是应用数据无法直接对内存缓冲池内的内存进行操作。

内存缓冲池运行方式

内部分配私有模式下，内存缓冲池由媒体处理模块的通道自行申请，所申请的大小、个数由通道内部根据所设参数申请。

外部分配共有模式下，内存缓冲池可以由用户自己创建，设置内存缓冲块的大小、属性与数据，传递给指定模块使用。

4.3 视频输入 VI

视频输入组件（ VI ）实现了将 MIPI Rx（包含 MIPI 接口、LVDS 接口）等接口接收视频数据的功能。 VI 组件将接收到的数据存入到指定的内存区域，实现视频数据的采集。

VI 内部数据处理

VI 从软件上划分未输入设备（ dev ）、输入管道（ pipe ）、输入通道（ channel ）三个层级。

VI 设备（ dev ）：支持若干种时序输入，负责对时序进行解析。
VI 管道（ pipe ）：绑定在设备后端，负责设备解析后的数据再处理，主要用于载入 ISP 算法。
VI 通道（ channel ）：视频输入最后一级获取通道。

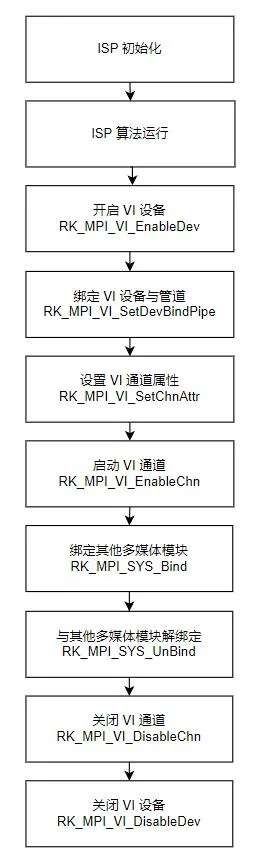

VI 基础使用

在进行 VI 模块初始化前请先运行 ISP 算法实现自动曝光控制、自动增益控制、自动白平衡、色彩校正等操作，保证捕获图像的质量。

    // CamID：       摄像头 ID
    // hdr_mode：    HDR 模式
    // multi_sensor：多路摄像头
    // iq_dir：      摄像头 ISP 算法配置文件 iqfile 所在目录
    SAMPLE_COMM_ISP_Init(CamId, hdr_mode, multi_sensor, iq_dir);

运行 ISP 算法

    SAMPLE_COMM_ISP_Run(CamId);

启动 VI 设备

    RK_MPI_VI_EnableDev(devID);

绑定 VI 设备与 VI 管道

    RK_MPI_VI_SetDevBindPipe(devID, &stBindPipe);

设置 VI 通道属性

    RK_MPI_VI_SetChnAttr(PipeID, ChnID, &Chn_attr);

注意： VI 通道的输出分辨率参考摄像头模组支持分辨率比率，避免出现图像畸变的情况。

启动 VI 通道

    RK_MPI_VI_EnableChn(PipeID, ChnID);

绑定其他多媒体模块

    MPP_CHN_S viChn;
    viChn.enModId  = RK_ID_VI;
    viChn.s32DevID = DevID;
    viChn.s32ChnID = ChnID;
    RK_MPI_SYS_Bind(&viChn, &otherChn);

与其他多媒体取消绑定

    RK_MPI_SYS_UnBind(&viChn,&otherChn);

关闭 VI 通道与设备

    RK_MPI_VI_DisableChn(PipeID,ChnID);
    RK_MPI_VI_DisableDev(DevID);

4.4 视频处理子系统 VPSS

视频处理子系统（ VPSS ）支持对输入图像镜像缩放，固定角度旋转，像素格式转换、裁剪等处理。

VPSS 上下文关系

VPSS 可与 VI 和 VENC 等模块进行绑定，前者为 VPSS 的输入源，后者为 VPSS 的接收者。用户可通过 VPSS 接口对组进行管理，每个组仅可与一个输入源绑定。

VPSS 组（ group ）：控制输入，各个组分时复用硬件设备，硬件依次处理各个组提交的任务。
VPSS 通道（ channel ）：控制输出，每个通道具有缩放、裁剪等功能，通道处理后的图像发送给 VPSS 的接收者。

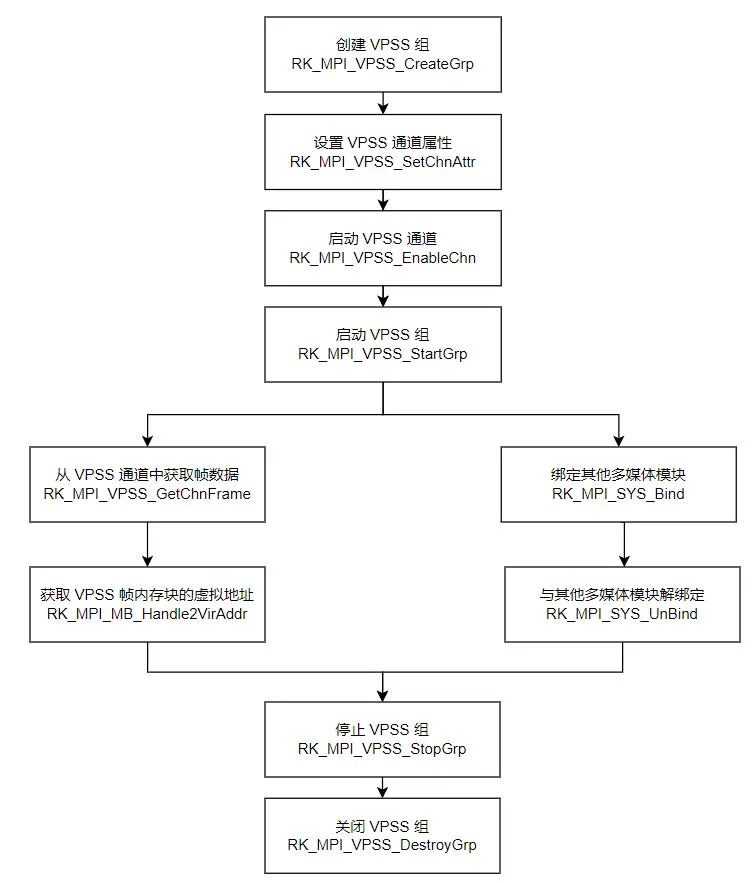

VPSS 基础使用

创建 VPSS 组

    RK_MPI_VPSS_CreateGrp(GrpID, &VpssGrpAttr);

设置 VPSS 通道属性

    RK_MPI_VPSS_SetChnAttr(GrpID, ChnID, &VpssChnAttr);

注意： VPSS 组负责管理输入，设置属性时注意设置 enPixelFormat 属性与绑定的输入源一致，u32MaxW 和 u32MaxH 大于输入源的捕获图像大小。

启动 VPSS 通道

    RK_MPI_VPSS_EnableChn(GrpID, ChnID);

启动 VPSS 组

    RK_MPI_VPSS_StartGrp(GrpID);

输出 VPSS 数据

绑定其它多媒体模块

      MPP_CHN_S vpssChn;
      vpssChn.enModId  = RK_ID_VI;
      vpssChn.s32DevID = DevID;
      vpssChn.s32ChnID = ChnID;
      RK_MPI_SYS_Bind(&vpssChn, &otherChn);

直接获取帧数据

      RK_MPI_VPSS_GetChnFrame(GrpID, ChnID, &VpssFrame,-1);
      void *data = RK_MPI_MB_Handle2VirAddr(VpssFrame.stVFrame.pMbBlk);

停止并关闭 VPSS 组

    RK_MPI_VPSS_StopGrp(GrpID);
    RK_MPI_VPSS_DestroyGrp(GrpID);

4.5 视频编码 VENC

视频编码组件（ VENC ）支持多路实时编码且每路编码独立，支持在编码的同时调度 Region 模块对编码图像内容进行叠加和遮挡。主要支持的编码格式有 H264 、 H265 、 JPEG 、 MJPEG 。

VENC 内部数据处理

VENC 从数据帧中获取图像，进行图像处理、 RGN 模块处理后传入编码通道，结合数据帧的时间戳等信息进行编码。

VENC 通道（ channel ）：管理图像的输入与编码属性，使用 RK_MPI_VENC_StartRecvFrame 接口来启动视频编码接收输入图像数据。

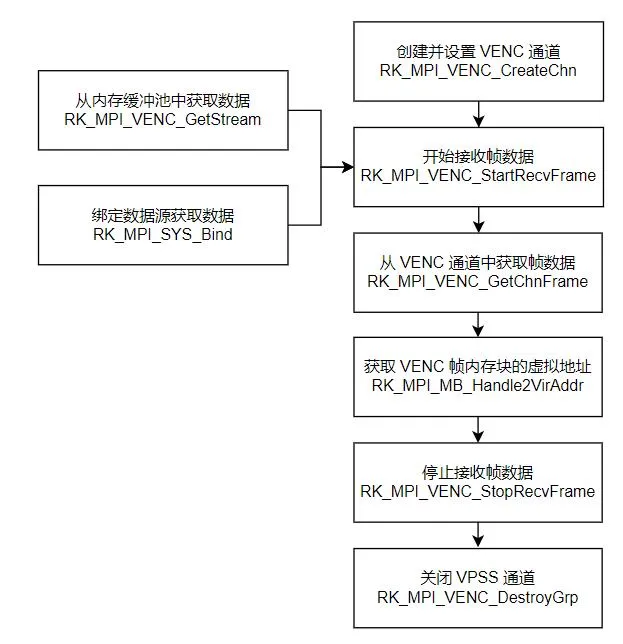

VENC 基础使用

创建并设置 VENC 通道

    RK_MPI_VENC_CreateChn(chnId, &stAttr);

VENC 通道需要设置 enType 和 u32Profile 参数来设置编码类型

        // 设置编码类型为 H264
        stAttr.stVencAttr.enType = RK_VIDEO_ID_AVC;
        stAttr.stVencAttr.u32Profile = H264E_PROFILE_MAIN;

VENC 需要根据设置的编码类型设置相应的结构体参数

        // 设置 H264 编码属性
        stAttr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
        stAttr.stRcAttr.stH264Cbr.u32BitRate = BitRate;
        stAttr.stRcAttr.stH264Cbr.u32Gop = Gop;

开始接收帧数据

    RK_MPI_VENC_StartRecvFrame(ChnId, &stRecvParam);

从 VENC 输出中获取帧数据

    RK_MPI_VENC_GetStream(ChnId, &stFrame, -1);

获取 VENC 帧内存块虚拟地址

    void *Data = RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);

停止接收帧数据

    RK_MPI_VENC_StopRecvFrame(ChnId);

关闭 VENC 通道

    RK_MPI_VENC_DestroyChn(ChnId);

5 RKRTSP 库使用

RKRTSP 是 RockChip 提供的一套仅供测试使用的 rtsp 服务器软件接口，仅作为 RKMPI 库的功能验证使用，可以通过软件接口快速实现 rtsp 推流功能。

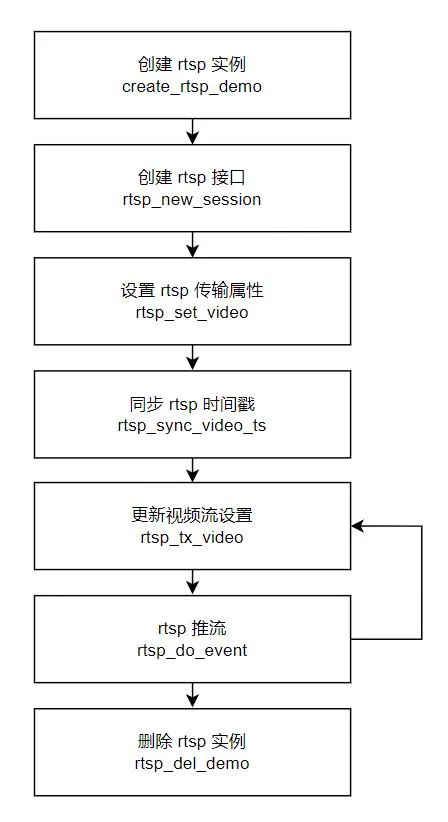

5.1 RKRTSP 基础使用

创建 rtsp 实例

    g_rtsplive = create_rtsp_demo(port);

创建 rtsp 接口

    g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/0");

设置 rtsp 传输属性

    rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);

注意： 目前 RKRTSP 库软件接口暂不支持 MJPEG 推流。

同步 rtsp 时间戳

    rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());

更新视频流设置并驱动事件

    rtsp_tx_video(g_rtsp_session, (uint8_t *)pData, PackLen, PTS);
    rtsp_do_event(g_rtsplive);

删除 rtsp 实例

    rtsp_del_demo(g_rtsplive);

6 opencv-mobile 标注推流帧数实例

6.1 图像帧获取

RKMPI 库内部内存使用内存缓冲进行管理，在应用层想要实现对捕获图像进行处理再进行 rtsp 推流有两种方式。

使用 VI 组件进行捕获

将捕获的图像经过 VPSS 转换像素格式后获取帧数据，转换为 cv::Mat 类型后使用 opencv-mobile 进行处理，最后拷贝回帧数据内存缓冲块虚拟地址，使用 RK_MPI_VENC_SendFrame 将 VPSS 帧数据传输到 VENC 组件进行编码。

使用 opencv-mobile 进行捕获

创建内存缓冲池，从内存缓冲池中获取内存缓冲块存放图像数据，使用 opencv-mobile 捕获图像进行处理，转换像素格式拷贝入内存缓冲块，最后调用 RK_MPI_VENC_SendFrame 将存放内存缓冲块地址、时间戳、图像大小等信息的 VIDEO_FRAME_INFO_S 结构体数据传输到 VENC 组件进行编码。

6.2 基于 VI 图像捕获 rtsp 推流实例

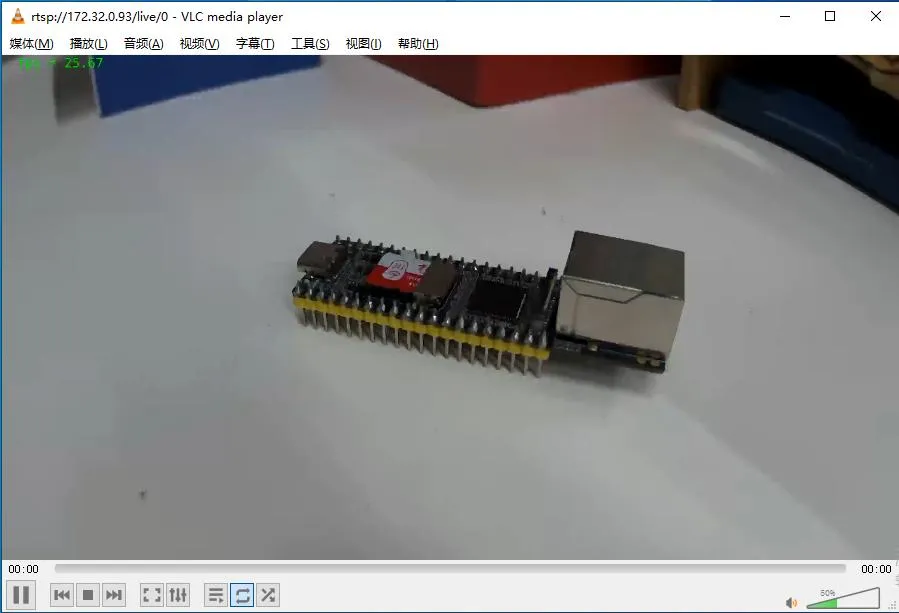

运行效果

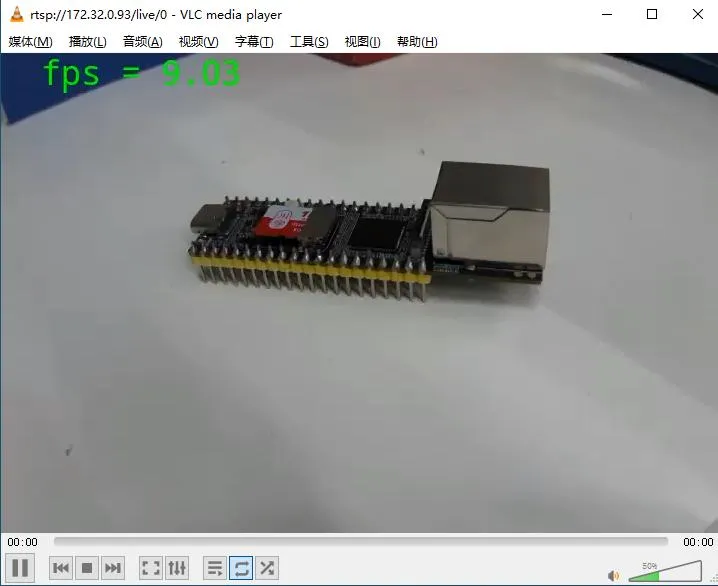

使用 Luckfox-pico pro 的 VI 组件捕获 2304 × 1296 图像，使用 opencv-mobile 标注帧率后编码为 H264 进行 rtsp 推流，可以达到 23 帧左右。

注意： 使用 Luckfox-pico mini / plus 进行测试时可以因为内存限制无法正常运行，请尝试降低捕获分辨率。

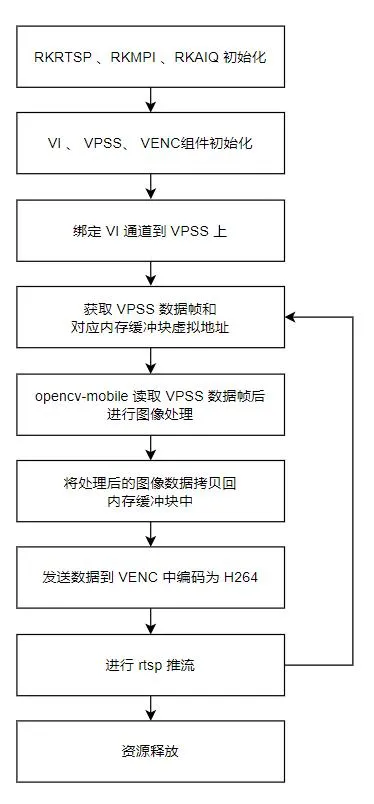

实现流程

RKRTSP、 RKMPI、 RKAIQ 初始化

    // RKAIQ Init
    SAMPLE_COMM_ISP_Init(CamID, hdr_mode, multi_sensor, iq_dir);
    SAMPLE_COMM_ISP_Run(CamID);

    // RTSP Init
    g_rtsplive = create_rtsp_demo(554);
    g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/0");
    rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);
    rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());

    // RKMPI Init
    RK_MPI_SYS_Init();

VI、 VPSS、 VENC 组件初始化

    // VI Init
    vi_dev_init();
    vi_chn_init(0, width, height);

    // VPSS Init
    vpss_init(0, width, height);

    // VENC Init
    RK_CODEC_ID_E enCodecType = RK_VIDEO_ID_AVC;
    venc_init(0, width, height, enCodecType);

VI 通道的像素格式要与 VPSS 组的像素格式一致

        vi_chn_attr.enPixelFormat = RK_FMT_YUV420SP; // VI 通道属性

        stGrpVpssAttr.enPixelFormat = RK_FMT_YUV420SP; // VPSS 组属性

为了方便将数据传入 RKNN 模型中进行推理，使用 VPSS 组件将像素格式转换为 RGB888

        stVpssChnAttr.enPixelFormat = RK_FMT_RGB888;

VENC 设置进行 H264 编码的相关属性

        stAttr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
        stAttr.stRcAttr.stH264Cbr.u32BitRate = BitRate;
        stAttr.stRcAttr.stH264Cbr.u32Gop = GOP;

注意： 例程中使用的 GOP 为 1 ，设置所有数据帧都为 I 帧，在 PC 端使用 VLC 软件设置缓存时间不能低于 500 ms，可以尝试修改进行优化。

绑定 VI 通道到 VPSS 上

    stSrcChn.enModId = RK_ID_VI;
    stSrcChn.s32DevId = 0;
    stSrcChn.s32ChnId = 0;

    stvpssChn.enModId = RK_ID_VPSS;
    stvpssChn.s32DevId = 0;
    stvpssChn.s32ChnId = 0;
    s32Ret = RK_MPI_SYS_Bind(&stSrcChn, &stvpssChn);

获取 VPSS 数据帧和对应内存缓冲块虚拟地址

    RK_MPI_VPSS_GetChnFrame(DevId, ChnId, &stVpssFrame, -1);
    void *data = RK_MPI_MB_Handle2VirAddr(stVpssFrame.stVFrame.pMbBlk);

使用 opencv-mobile 标注帧率

    cv::Mat frame(height,width,CV_8UC3,data);
    cv::putText(frame,fps_text,
                cv::Point(40, 40),
                cv::FONT_HERSHEY_SIMPLEX,1,
                cv::Scalar(0,255,0),2);

发送数据到 VENC 中编码为 H264 格式

    //为了保证数据的完整性使用阻塞发送。
    RK_MPI_VENC_SendFrame(vpssChn, &stVpssFrame,-1);

进行 rtsp 推流

    RK_MPI_VENC_GetStream(vencChn, &stFrame, -1);
    RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);
    rtsp_tx_video(g_rtsp_session, (uint8_t *)pData, stFrame.pstPack->u32Len,
            stFrame.pstPack->u64PTS);
    rtsp_do_event(g_rtsplive);

资源释放

    RK_MPI_SYS_UnBind(&stSrcChn, &stvpssChn);

    RK_MPI_VI_DisableChn(DevId, ChnId);
    RK_MPI_VI_DisableDev(DevId);

    RK_MPI_VPSS_StopGrp(GrpId);
    RK_MPI_VPSS_DestroyGrp(Grpid);

    RK_MPI_VENC_StopRecvFrame(ChnId);
    RK_MPI_VENC_DestroyChn(ChnId);
    // RKRTSP
    rtsp_del_demo(g_rtsplive);
    // RKIRQ
    SAMPLE_COMM_ISP_Stop(CamId);
    // RKMPI
    RK_MPI_SYS_Exit();

6.3 基于 opencv-mobile 图像捕获 rtsp 推流例程

运行效果

在 Luckfox-pico pro 上使用 opencv-mobile 捕获图像标注帧率后编码为 H264 进行 rtsp 推流，可以达到 9 帧左右。

注意： 使用 opencv-mobile 捕获摄像头图像的方式较为简单，但是失去了 VI 组件和 VPSS 组件的硬件加速，在性能上有明显损失，推荐使用 VI 来实现图像捕获。

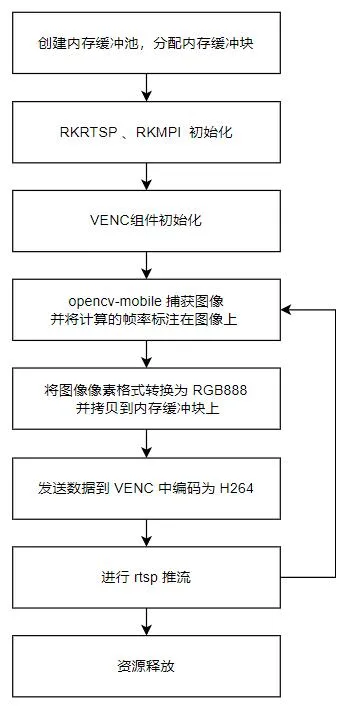

实现流程

创建内存缓存池，分配内存缓存块

    MB_POOL src_Pool = RK_MPI_MB_CreatePool(&PoolCfg);
    MB_BLK src_Blk = RK_MPI_MB_GetMB(src_Pool, width * height * 3, RK_TRUE);

创建内存缓冲池的设置的内存块数量不能小于捕获图像像素的数量

      PoolCfg.u64MBSize = width * height * channel ;
      PoolCfg.u32MBCnt = num;
      PoolCfg.enAllocType = MB_ALLOC_TYPE_DMA;

RKRTSP、 RKMPI初始化

    // RTSP Init
    g_rtsplive = create_rtsp_demo(554);
    g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/0");
    rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);
    rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());

    // RKMPI Init
    RK_MPI_SYS_Init();

VENC 组件初始化

    // VENC Init
    RK_CODEC_ID_E enCodecType = RK_VIDEO_ID_AVC;
    venc_init(0, width, height, enCodecType);

VENC 设置进行 H264 编码的相关属性

      stAttr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
      stAttr.stRcAttr.stH264Cbr.u32BitRate = BitRate;
      stAttr.stRcAttr.stH264Cbr.u32Gop = GOP;

注意： 例程中使用的 GOP 为 1 ，设置所有数据帧都为 I 帧，在 PC 端使用 VLC 软件设置缓存时间不能低于 500 ms，可以尝试修改进行优化。

构建 VIDEO_FRAME_INFO_S 数据帧结构体

    VIDEO_FRAME_INFO_S h264_frame;
    h264_frame.stVFrame.u32Width = width;
    h264_frame.stVFrame.u32Height = height;
    h264_frame.stVFrame.u32VirWidth = width;
    h264_frame.stVFrame.u32VirHeight = height;
    h264_frame.stVFrame.enPixelFormat =  RK_FMT_RGB888;
    h264_frame.stVFrame.u32FrameFlag = 160;
    h264_frame.stVFrame.pMbBlk = src_Blk;
    unsigned char *data = (unsigned char *)RK_MPI_MB_Handle2VirAddr(src_Blk);

数据帧像素格式要与 VENC 通道像素格式一致。

使用 opencv-mobile 捕获图像并标注帧率，将图像数据以 RGB888 的格式拷贝到数据帧的内存缓冲块中

    cap >> bgr;
    cv::putText(bgr,fps_text,
            cv::Point(40, 40),
            cv::FONT_HERSHEY_SIMPLEX,1,
            cv::Scalar(0,255,0),2);

        for (int y = 0; y < height; ++y) {
          for (int x = 0; x < width; ++x) {
              cv::Vec3b pixel = bgr.at<cv::Vec3b>(y, x);
              data[(y * width + x) * 3 + 0] = pixel[2]; // Red
              data[(y * width + x) * 3 + 1] = pixel[1]; // Green
              data[(y * width + x) * 3 + 2] = pixel[0]; // Blue
            }
        }

发送数据到 VENC 中编码为 H264 格式

    //为了保证数据的完整性使用阻塞发送。
    RK_MPI_VENC_SendFrame(vpssChn, &h264_Frame,-1);

进行 rtsp 推流

    RK_MPI_VENC_GetStream(vencChn, &stFrame, -1);
    RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);
    rtsp_tx_video(g_rtsp_session, (uint8_t *)pData, stFrame.pstPack->u32Len,
            stFrame.pstPack->u64PTS);
    rtsp_do_event(g_rtsplive);

资源释放

    // Destory MB
    RK_MPI_MB_ReleaseMB(src_Blk);
    // Destory Pool
    RK_MPI_MB_DestroyPool(src_Pool);
    // VENC
    RK_MPI_VENC_StopRecvFrame(ChnId);
    RK_MPI_VENC_DestroyChn(ChnId);
    // RKRTSP
    rtsp_del_demo(g_rtsplive);
    // RKMPI
    RK_MPI_SYS_Exit();

7 RKNN 推理图像 rtsp 推流实例

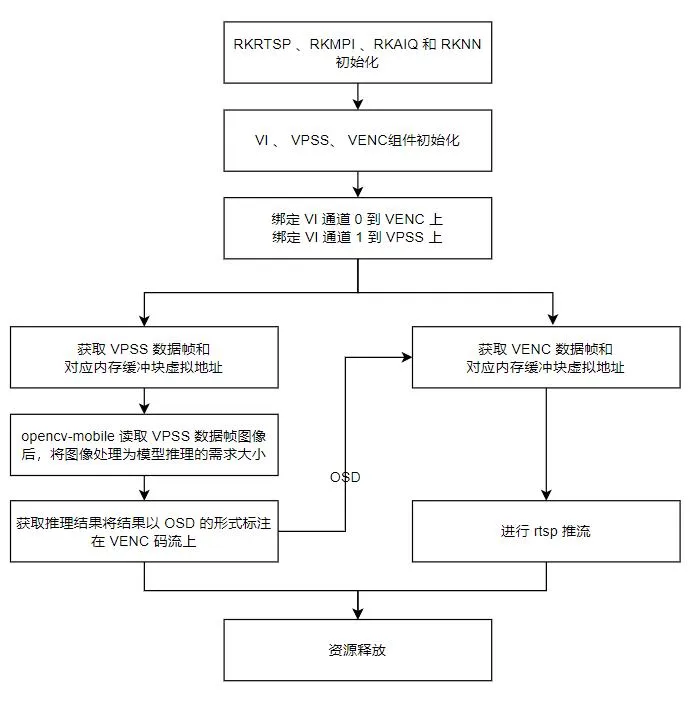

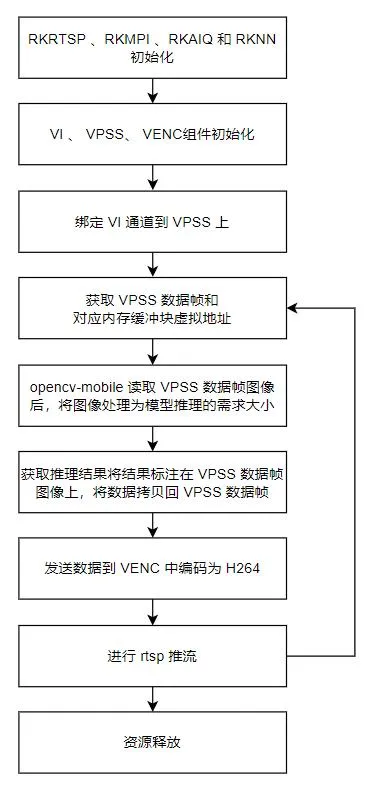

为了最大化提高 rtsp 推流的帧率，实例使用 VI 组件来实现摄像头图像捕获。在 RKNN 推理结果的标注上，采用两种方式来实现：

将标注好的图像上传到 VENC 组件进行编码传输
在图像上传到 VENC 组件后再使用 RGN 模块以打 OSD 的形式标注结果

7.1 基于 opencv-mobile 绘制 RKNN 推理结果

运行效果

使用 Luckfox-pico pro 的 VI 组件捕获 720 × 480 分辩率图像，经过 VPSS 组件像素格式转换，opencv-mobile 缩放后进行 RKNN 模型推理，将获取到的结果标注在原数据帧上传输到 VENC 组件进行编码传输。

注意： 受内存限制，Luckfox-pico mini / plus 无法运行 yolov5 物体检测例程。

使用 retinaface 人脸检测模型推流帧率可达到 11 帧左右。
使用 yolov5 物体检测模型推流帧率可达到 7 帧左右。

实现流程

RKRTSP、 RKMPI、 RKAIQ 和 RKNN 初始化

    // RKNN Init
    init_rknn_model(model_path, &rknn_app_ctx);

    // RKAIQ Init
    SAMPLE_COMM_ISP_Init(CamID, hdr_mode, multi_sensor, iq_dir);
    SAMPLE_COMM_ISP_Run(CamID);

    // RTSP Init
    g_rtsplive = create_rtsp_demo(554);
    g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/0");
    rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);
    rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());

    // RKMPI Init
    RK_MPI_SYS_Init();

VI、 VPSS、 VENC 组件初始化

    // VI Init
    vi_dev_init();
    vi_chn_init(0, width, height);

    // VPSS Init
    vpss_init(0, width, height);

    // VENC Init
    RK_CODEC_ID_E enCodecType = RK_VIDEO_ID_AVC;
    venc_init(0, width, height, enCodecType);

VI 通道的像素格式要与 VPSS 组的像素格式一致

        vi_chn_attr.enPixelFormat = RK_FMT_YUV420SP; // VI 通道属性

        stGrpVpssAttr.enPixelFormat = RK_FMT_YUV420SP; // VPSS 组属性

为了方便将数据传入 RKNN 模型中进行推理，使用 VPSS 组件将像素格式转换为 RGB888。

        stVpssChnAttr.enPixelFormat = RK_FMT_RGB888;

VENC 设置进行 H264 编码的相关属性

        stAttr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
        stAttr.stRcAttr.stH264Cbr.u32BitRate = BitRate;
        stAttr.stRcAttr.stH264Cbr.u32Gop = GOP;

注意： 例程中使用的 GOP 为 1 ，设置所有数据帧都为 I 帧，在 PC 端使用 VLC 软件设置缓存时间不能低于 500 ms，可以尝试修改进行优化。

绑定 VI 通道到 VPSS 上

    stSrcChn.enModId = RK_ID_VI;
    stSrcChn.s32DevId = 0;
    stSrcChn.s32ChnId = 0;

    stvpssChn.enModId = RK_ID_VPSS;
    stvpssChn.s32DevId = 0;
    stvpssChn.s32ChnId = 0;
    s32Ret = RK_MPI_SYS_Bind(&stSrcChn, &stvpssChn);

获取 VPSS 数据帧和对应内存缓冲块虚拟地址

    RK_MPI_VPSS_GetChnFrame(DevId, ChnId, &stVpssFrame, -1);
    void *data = RK_MPI_MB_Handle2VirAddr(stVpssFrame.stVFrame.pMbBlk);

opencv-mobile 读取 VPSS 数据帧后，将图像处理为模型推理的需求大小

    cv::Mat frame(height,width,CV_8UC3, data);
    cv::Mat model_input;
    cv::resize(frame, model_input, cv::Size(model_width,model_height), 0, 0, cv::INTER_LINEAR);

注意： 如果使用对原图像比例要求较高的特征值获取模型，不能简单对图像进行缩放，需要使用缩放并填充黑边的操作来处理图像。

获取推理结果标注在 VPSS 数据帧图像上。

    memcpy(rknn_app_ctx.input_mems[0]->virt_addr, model_input.data, 640*640*3);
    inference_rknn_model(&rknn_app_ctx, &od_results);

发送数据到 VENC 中编码为 H264 格式

    //为了保证数据的完整性使用阻塞发送
    RK_MPI_VENC_SendFrame(vpssChn, &stVpssFrame,-1);

进行 rtsp 推流

    RK_MPI_VENC_GetStream(vencChn, &stFrame, -1);
    RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);
    rtsp_tx_video(g_rtsp_session, (uint8_t *)pData, stFrame.pstPack->u32Len,
            stFrame.pstPack->u64PTS);
    rtsp_do_event(g_rtsplive);

资源释放

    RK_MPI_SYS_UnBind(&stSrcChn, &stvpssChn);

    RK_MPI_VI_DisableChn(DevId, ChnId);
    RK_MPI_VI_DisableDev(DevId);

    RK_MPI_VPSS_StopGrp(GrpId);
    RK_MPI_VPSS_DestroyGrp(Grpid);

    RK_MPI_VENC_StopRecvFrame(ChnId);
    RK_MPI_VENC_DestroyChn(ChnId);
    // RKRTSP
    rtsp_del_demo(g_rtsplive);
    // RKIRQ
    SAMPLE_COMM_ISP_Stop(CamId);
    // RKMPI
    RK_MPI_SYS_Exit();
    // RKNN
    release_rknn_model(&rknn_app_ctx);

7.2 基于 OSD 绘制 RKNN 推理结果

运行效果

使用 Luckfox-pico pro 的 VI 组件捕获 720 × 480 分辩率图像，设置输出两个通道，一个通道与 VPSS 组绑定，一个通道与 VENC 通道绑定，开启两个线程，一个线程负责 rtsp 推流，一个线程运行 RKNN 模型推理，将推理结果以 OSD 的形式显示 VENC 码流上。

实现流程

RKRTSP、 RKMPI、 RKAIQ 和 RKNN 初始化

    // RKNN Init
    init_rknn_model(model_path, &rknn_app_ctx);

    // RKAIQ Init
    SAMPLE_COMM_ISP_Init(CamID, hdr_mode, multi_sensor, iq_dir);
    SAMPLE_COMM_ISP_Run(CamID);

    // RTSP Init
    g_rtsplive = create_rtsp_demo(554);
    g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/0");
    rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);
    rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());

    // RKMPI Init
    RK_MPI_SYS_Init();

VI、 VPSS、 VENC 组件初始化

    // VI Init
    vi_dev_init();
    vi_chn_init(0, width, height);

    // VPSS Init
    vpss_init(0, width, height);

    // VENC Init
    RK_CODEC_ID_E enCodecType = RK_VIDEO_ID_AVC;
    venc_init(0, width, height, enCodecType);

VI 通道的像素格式要与绑定的接收者一致

      vi_chn_attr.enPixelFormat = RK_FMT_YUV420SP;              // VI 通道属性

      stGrpVpssAttr.enPixelFormat = RK_FMT_YUV420SP;            // VPSS 组属性

      stChnVencAttr.stVencAttr.enPixelFormat = RK_FMT_YUV420SP; // VENC 通道属性

为了方便将数据传入 RKNN 模型中进行推理，使用 VPSS 组件将像素格式转换为 RGB888

      stVpssChnAttr.enPixelFormat = RK_FMT_RGB888;

VENC 设置进行 H264 编码的相关属性

      stAttr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
      stAttr.stRcAttr.stH264Cbr.u32BitRate = BitRate;
      stAttr.stRcAttr.stH264Cbr.u32Gop = GOP;

注意： 例程中使用的 GOP 为 1 ，设置所有数据帧都为 I 帧，在 PC 端使用 VLC 软件设置缓存时间不能低于 500 ms，可以尝试修改进行优化。

通道绑定

VI 通道 0 与 VENC 通道绑定

      stSrcChn.enModId = RK_ID_VI;
      stSrcChn.s32DevId = 0;
      stSrcChn.s32ChnId = 0;

      stvencChn.enModId = RK_ID_VENC;
      stvencChn.s32DevId = 0;
      stvencChn.s32ChnId = 0;
      s32Ret = RK_MPI_SYS_Bind(&stSrcChn, &stvencChn);

VI 通道 1 与 VPSS 组绑定

      stSrcChn.enModId = RK_ID_VI;
      stSrcChn.s32DevId = 0;
      stSrcChn.s32ChnId = 1;

      stvpssChn.enModId = RK_ID_VPSS;
      stvpssChn.s32DevId = 0;
      stvpssChn.s32ChnId = 0;
      s32Ret = RK_MPI_SYS_Bind(&stSrcChn, &stvpssChn);

RKNN 推理线程

获取 VPSS 数据帧和对应内存缓冲块虚拟地址

        RK_MPI_VPSS_GetChnFrame(DevId, ChnId, &stVpssFrame, -1);
        void *data = RK_MPI_MB_Handle2VirAddr(stVpssFrame.stVFrame.pMbBlk);

opencv-mobile 读取 VPSS 数据帧图像后，将图像处理为模型推理的需求大小

        cv::Mat frame(height,width,CV_8UC3, data);
        cv::Mat model_input;
        cv::resize(frame, model_input, cv::Size(model_width,model_height), 0, 0, cv::INTER_LINEAR);

注意： 如果使用对原图像比例要求较高的特征值获取模型，不能简单对图像进行缩放，需要使用缩放并填充黑边的操作来处理图像。

获取推理结果并将结果以 OSD 的形式显示在 VENC 码流上

        memcpy(rknn_app_ctx.input_mems[0]->virt_addr, model_input.data, 640*640*3);
        inference_rknn_model(&rknn_app_ctx, &od_results);

注意： RGN 模块将 OSD 显示在码流上使用的是覆盖（ overlay ）的形式，对内存占用较高，例程中只实现了对一张人脸进行标注。

推流线程进行 rtsp 推流

    RK_MPI_VENC_GetStream(vencChn, &stFrame, -1);
    RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);
    rtsp_tx_video(g_rtsp_session, (uint8_t *)pData, stFrame.pstPack->u32Len,
            stFrame.pstPack->u64PTS);
    rtsp_do_event(g_rtsplive);

资源释放

    RK_MPI_SYS_UnBind(&stSrcChn0, &stvencChn);
    RK_MPI_SYS_UnBind(&stSrcChn1, &stvpssChn);

    RK_MPI_VI_DisableChn(DevId, ChnId0);
    RK_MPI_VI_DisableChn(DevId, ChnId1);
    RK_MPI_VI_DisableDev(DevId);

    RK_MPI_VPSS_StopGrp(GrpId);
    RK_MPI_VPSS_DestroyGrp(Grpid);

    RK_MPI_VENC_StopRecvFrame(ChnId);
    RK_MPI_VENC_DestroyChn(ChnId);
    // RKRTSP
    rtsp_del_demo(g_rtsplive);
    // RKIRQ
    SAMPLE_COMM_ISP_Stop(CamId);
    // RKMPI
    RK_MPI_SYS_Exit();
    // RKNN
    release_rknn_model(&rknn_app_ctx);

8 编译运行

8.1 编译（在PC上执行）

获取 git 仓库源码

   git clone https://github.com/LuckfoxTECH/luckfox_pico_rkmpi_example.git

设置环境变量

   export LUCKFOX_SDK_PATH=< luckfox-pico Sdk 地址>

注意：使用绝对地址。 3. 执行 ./build.sh 后选择编译的例程

   1) luckfox_pico_rtsp_opencv
   2) luckfox_pico_rtsp_opencv_capture
   3) luckfox_pico_rtsp_retinaface
   4) luckfox_pico_rtsp_retinaface_osd
   5) luckfox_pico_rtsp_yolov5
   Enter your choice [1-5]:

8.2 运行（在 Luckfox Pico 板端执行）

编译完成后会在luckfox_pico_rkmpi_example/install文件夹下生成对应的部署文件夹

   luckfox_pico_rtsp_opencv_demo
   luckfox_pico_rtsp_opencv_capture_demo
   luckfox_pico_rtsp_retinaface_demo
   luckfox_pico_rtsp_retinaface_osd_demo
   luckfox_pico_rtsp_yolov5_demo

将生成的部署文件夹完整上传到 Luckfox Pico 上 (可使用adb ssh等方式) ，板端进入文件夹运行

   # 在 Luckfox Pico 板端运行，<Demo Target> 是部署文件夹中的可执行程序
   chmod a+x <Demo Target>
   ./<Demo Target>

使用 VLC 打开网络串流 rtsp://172.32.0.93/live/0（按实际情况修改 IP 地址拉取图像）

注意

在运行demo前请执行 RkLunch-stop.sh 关闭 Luckofox Pico 开机默认开启的后台程序 rkicp ,解除对摄像头的占用。
RV1103 的系统资源较少，无法正常运行时请降低视频捕获的分辨率。

1 简介​

2 平台支持​

3 环境搭建​

4 RKMPI 库使用​

4.1 系统概览​

系统框架​

IPC（网络摄像机）应用框架​

4.2 内存管理​

内存缓冲池运行方式​

4.3 视频输入 VI​

VI 内部数据处理​

VI 基础使用​

4.4 视频处理子系统 VPSS​

VPSS 上下文关系​

VPSS 基础使用​

4.5 视频编码 VENC​

VENC 内部数据处理​

VENC 基础使用​

5 RKRTSP 库使用​

5.1 RKRTSP 基础使用​

6 opencv-mobile 标注推流帧数实例​

6.1 图像帧获取​

6.2 基于 VI 图像捕获 rtsp 推流实例​

运行效果​

实现流程​

6.3 基于 opencv-mobile 图像捕获 rtsp 推流例程​

运行效果​

实现流程​

7 RKNN 推理图像 rtsp 推流实例​

7.1 基于 opencv-mobile 绘制 RKNN 推理结果​

运行效果​

实现流程​

7.2 基于 OSD 绘制 RKNN 推理结果​

运行效果​

实现流程​

8 编译运行​

8.1 编译（在PC上执行）​

8.2 运行（在 Luckfox Pico 板端执行 ）​

注意​

1 简介

2 平台支持

3 环境搭建

4 RKMPI 库使用

4.1 系统概览

系统框架

IPC（网络摄像机）应用框架

4.2 内存管理

内存缓冲池运行方式

4.3 视频输入 VI

VI 内部数据处理

VI 基础使用

4.4 视频处理子系统 VPSS

VPSS 上下文关系

VPSS 基础使用

4.5 视频编码 VENC

VENC 内部数据处理

VENC 基础使用

5 RKRTSP 库使用

5.1 RKRTSP 基础使用

6 opencv-mobile 标注推流帧数实例

6.1 图像帧获取

6.2 基于 VI 图像捕获 rtsp 推流实例

运行效果

实现流程

6.3 基于 opencv-mobile 图像捕获 rtsp 推流例程

运行效果

实现流程

7 RKNN 推理图像 rtsp 推流实例

7.1 基于 opencv-mobile 绘制 RKNN 推理结果

运行效果

实现流程

7.2 基于 OSD 绘制 RKNN 推理结果

运行效果

实现流程

8 编译运行

8.1 编译（在PC上执行）

8.2 运行（在 Luckfox Pico 板端执行）

注意
