1. 简介​

DSI（Display Serial Interface）是一种用于显示面板与显示控制器之间的高速串行通信接口，主要由移动设备、嵌入式系统、平板电脑和其他需要高性能显示的系统广泛使用。它由MIPI（移动行业处理器接口，Mobile Industry Processor Interface）联盟制定，是一种标准化的接口协议，旨在减少设备的引脚数量并优化功耗。

2. 硬件连接​

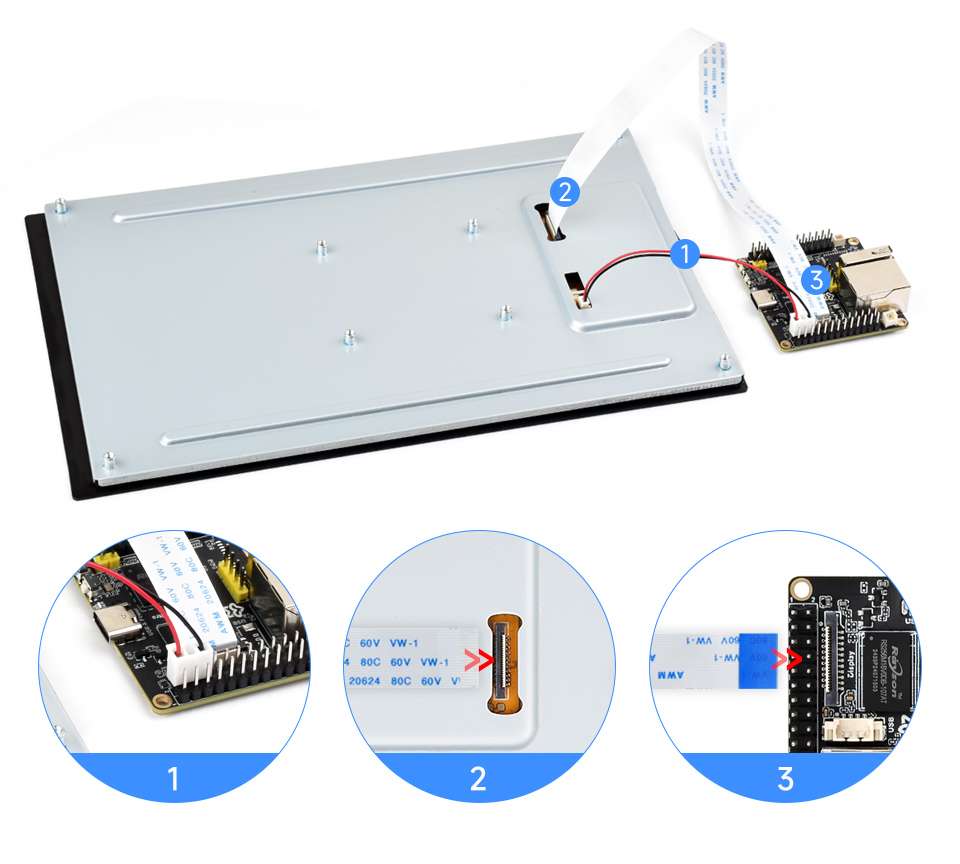

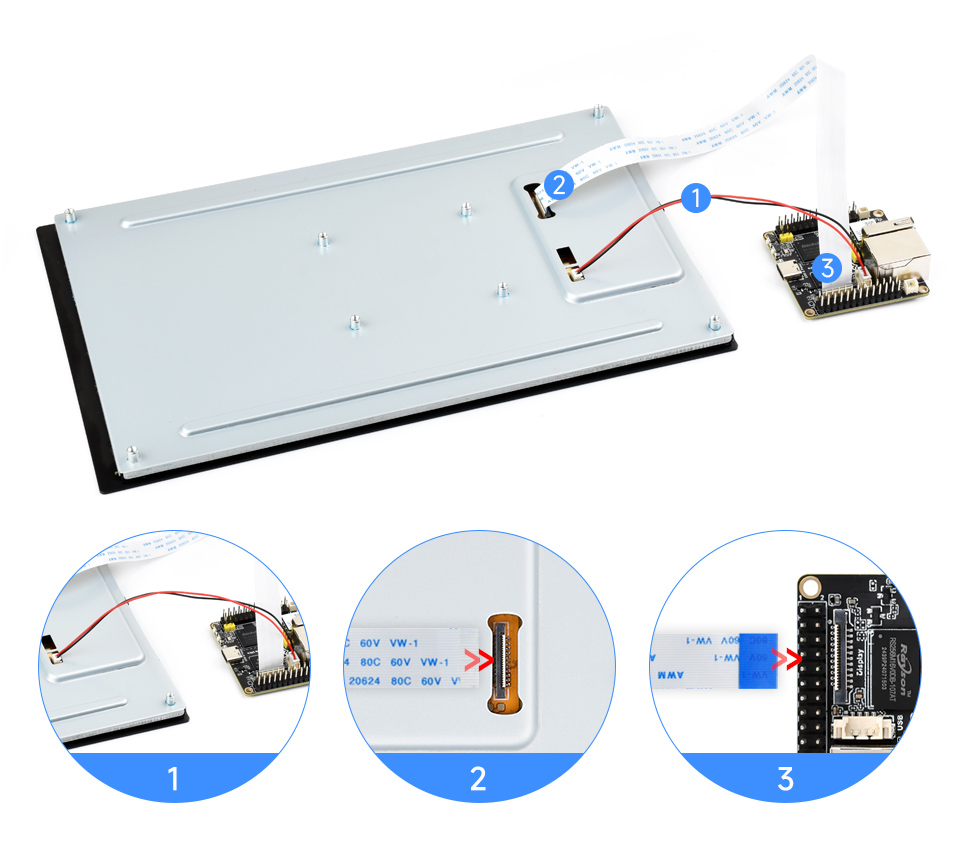

Luckfox Lyra 连接 10.1-DSI-TOUCH-A 屏幕​

  1. 使用 22PIN 的 FPC 排线，将显示屏 DSI 接口连接到 Luckfox-Lyra 主板的 DSI 接口。（注意：排线的蓝色端朝向开发板芯片，）
  2. 使用 MX1.25 2PIN 转 4PIN 连接线，将显示屏的电源接口连接到 Luckfox-Lyra 主板的 USB MX1.25 4P 接口。如下图所示：

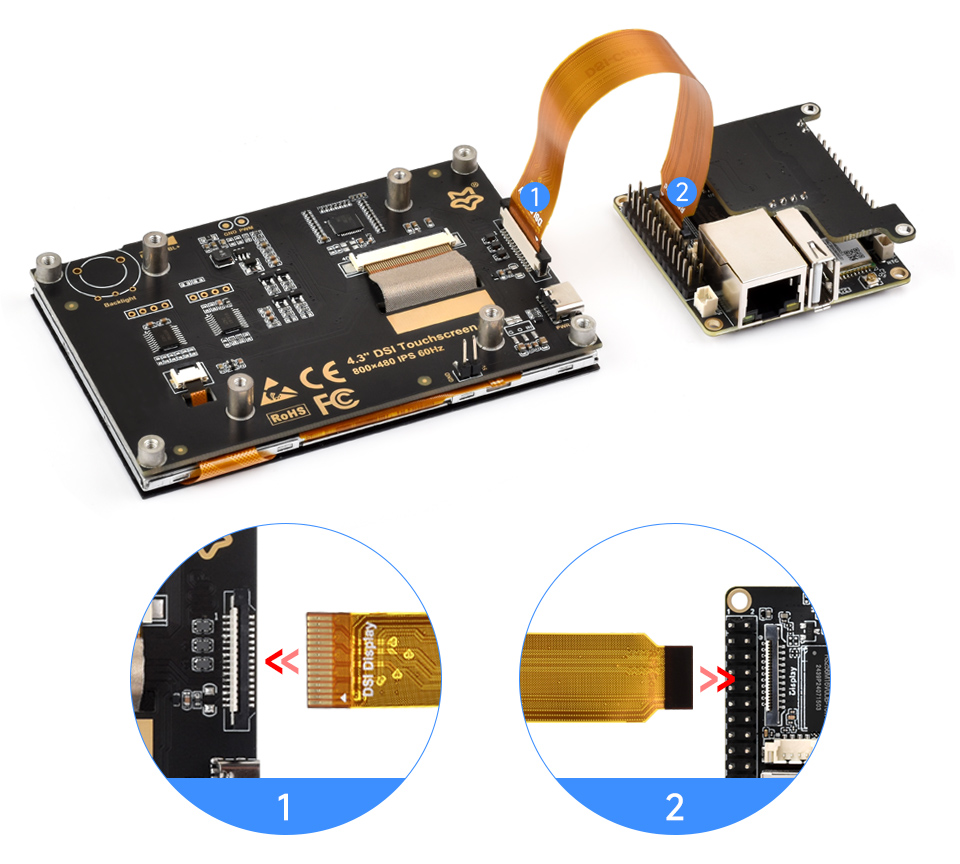

Luckfox Lyra 连接树莓派 DSI屏幕​

  1. 使用 15PIN 转 22PIN 的 FPC 排线Pi5-Display-Cable，排线的黑色端朝向开发板芯片。

3. 兼容屏幕​

Luckfox Lyra 系列开发板默认支持的 DSI 屏幕型号为 10.1-DSI-TOUCH-A。此外，我们还适配了幸狐官方、树莓派以及微雪的 DSI 屏幕，确保其显示和触摸功能正常工作。如需使用下面的屏幕，用户需自行修改相关设备树配置，详见SDK 环境部署《6.设备树配置》

3.1 树莓派官方 DSI 屏幕 V1 及同驱动屏幕 (分辨率 800 x 480)​

型号使用说明
4.3inch DSl LCDhttps://www.waveshare.net/wiki/4.3inch_DSI_LCD
5inch DSI LCDhttps://www.waveshare.net/wiki/5inch_DSI_LCD
7inch DSI LCDhttps://www.waveshare.net/wiki/7inch_DSI_LCD
8inch DSI LCDhttps://www.waveshare.net/wiki/8inch_DSI_LCD

3.2 微雪 DSI 屏幕​

型号Wiki 地址
10.1inch DSI LCD (C)https://www.waveshare.net/wiki/10.1inch_DSI_LCD_(C)
8inch DSI LCD (C)https://www.waveshare.net/wiki/8inchDSI_LCD(C)
7inch DSI LCD (C)https://www.waveshare.net/wiki/7inch_DSI_LCD_(C)
5inch DSI LCD (C)https://www.waveshare.net/wiki/5inch_DSI_LCD_(C)
2.8inch DSI LCDhttps://www.waveshare.net/wiki/2.8inch_DSI_LCD
4inch DSI LCDhttps://www.waveshare.net/wiki/4inch_DSI_LCD
7.9inch DSI LCDhttps://www.waveshare.net/wiki/7.9inch_DSI_LCD
8.8inch DSI LCDhttps://www.waveshare.net/wiki/8.8inch_DSI_LCD
11.9inch DSI LCDhttps://www.waveshare.net/wiki/11.9inch_DSI_LCD
3.4inch DSI LCD (C)https://www.waveshare.net/wiki/3.4inch_DSI_LCD_(C)
4inch DSI LCD (C)https://www.waveshare.net/wiki/4inch_DSI_LCD_(C)
5inch DSI LCD (D)https://www.waveshare.net/wiki/5inch_DSI_LCD_(D)
6.25inch DSI LCDhttps://www.waveshare.net/wiki/6.25inch_DSI_LCD
101M-8001280-IPS-CT-Khttps://www.waveshare.net/wiki/101M-8001280-IPS-CT-K

4. 查看屏幕信息​

  • 当前系统中可用的屏幕 ID 可通过以下命令查看：

    cat /sys/kernel/debug/dri/0/summary

  • 输出：

    VOP [ff600000.vop]: ACTIVE
        Connector: DSI-1
            bus_format[100a]: RGB888_1X24
            overlay_mode[0] output_mode[0]color-encoding[1] color-range[1]
        Display mode: 800x1280p60
            dclk[70000 kHz] real_dclk[69475 kHz] aclk[294912 kHz] type[48] flag[a]
            H: 800 840 860 880
            V: 1280 1310 1314 1324
        win1-0: ACTIVE
            format: XR24 little-endian (0x34325258) SDR[0] color-encoding[0] color-range[0]
            csc: y2r[0] r2r[0] r2y[0] csc mode[0]
            zpos: 0
            src: pos[0x0] rect[800x1280]
            dst: pos[0x0] rect[800x1280]
            buf[0]: addr: 0x06100000 pitch: 3200 offset: 0
        post: sdr2hdr[0] hdr2sdr[0]
        pre : sdr2hdr[0]
        post CSC: r2y[0] y2r[0] CSC mode[2]

5. 显示测试​

在 Lyra 上使用 modetest 进行彩条测试，以验证显示输出：

  • 竖条测试（标准模式）：

    modetest -M rockchip -s 74@71:800x1280

  • 斜条测试（启用 tile 格式）：

    modetest -M rockchip -s 74@71:800x1280 -Ftiles

6. 触摸测试​

  • 使用 evtest 命令进行触摸屏测试，检查触摸输入设备的响应。执行以下命令：

    evtest

  • 运行该命令后，正常情况下会显示类似以下的输出，入“0”回车后触摸屏幕开始测试，终端会打印触摸操作触发的事件数值：

    No device specified, trying to scan all of /dev/input/event*
    Available devices:
    /dev/input/event0:      2-005d Goodix Capacitive TouchScreen
    Select the device event number [0-0]:

7. 背光控制​

7.1 101M-8001280-IPS-CT-K​

使用通过的 PWM 背光驱动控制,支持 0~255 级背光控制，背光调整的命令为：

# brightness level:0 ~ 255
echo <brightness level> > /sys/class/backlight/backlight/brightness

7.2 其他适配列表屏幕​

其他适配屏幕共用同一个驱动，支持0~255级背光控制，背光控制的命令为：

# brightness level:0 ~ 255
echo <brightness level> > /sys/class/backlight/waveshare_bl/brightness
