RISC-V 子系统开发与使用

1. 准备工作

开发环境
- Ubuntu22.04 虚拟机或者主机
- Luckfox_Lume_SDK_260427.tar.gz
硬件准备：
- Luckfox Lume 主板
- USB 转 TTL 串口模块 ×2
- USB Type-A to Type-C 数据线
- 100M/1000M 以太网线缆
- 路由器（用于开发板网络连接）

2. E907（RISC-V） Baremetal Demo 测试

本章节介绍如何编译并运行 E907（RISC-V） Baremetal Demo。编译完成后，可将生成的固件传输至开发板，并由 Linux 侧加载运行。

2.1 编译 E907（RISC-V）Baremetal Demo

i.进入 {SDK}/rtos/lichee/baremetal 目录

执行 ./build.sh config 命令，选择对应方案，这里以 t153_e907 demo 为例：

~/{SDK}/rtos/lichee/baremetal$  ./build.sh config
Welcome  to mkscript setup progress
All  available bare_project:
0. mr153_e907
1. t153
2.  t153_e907
3. t536
4. t536_e907
Choice [t153_e907]: 2
All  available bare_board:
0. bga_demo
1.  demo
2. sram_lp
Choice [demo]: 1
INFO:  Prepare executive of tools ...
INFO: ./tools/riscv64-elf-x86_64-20201104 ready ...
#
# No  change to .config
#
INFO:  use ./projects/t153_e907/demo/sun8iw22p1_mr153_e907_demo_defconfig ...

执行 ./build.sh 编译，得到 t153_e907_demo.elf 固件。
文件说明
t153_e907_demo.bin 二进制镜像
t153_e907_demo.elf 带符号表、段信息、调试信息的可执行文件，用来给 Linux 端加载
t153_e907_demo.map 内存布局映射表

文件	说明
t153_e907_demo.bin	二进制镜像
t153_e907_demo.elf	带符号表、段信息、调试信息的可执行文件，用来给 Linux 端加载
t153_e907_demo.map	内存布局映射表

2.2 运行 E907（RISC-V）Baremetal Demo

将 t153_demo.elf 上传到开发板，文件传输可选择 adb 或 scp 任意一种方式即可，无需同时执行两种方式。
- 使用 adb 上传：
```
adb  push t153_e907_demo.elf  /lib/firmware/
```
- 使用 scp 上传：
```
scp t153_e907_demo.elf  root@<ip>:/lib/firmware/
# eg: scp t153_demo.elf root@192.168.xxx.xxx:/lib/firmware/
```

将 ELF 镜像重命名为 amp_arm_bare.bin：

mv /lib/firmware/t153_e907_demo.elf /lib/firmware/amp_rv0.bin

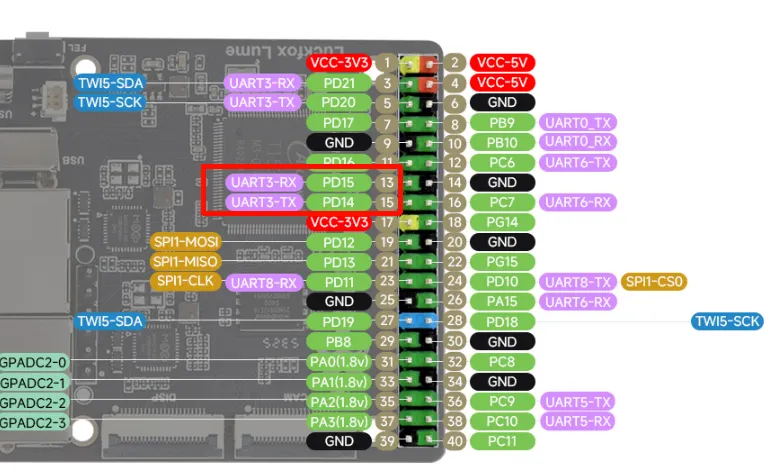

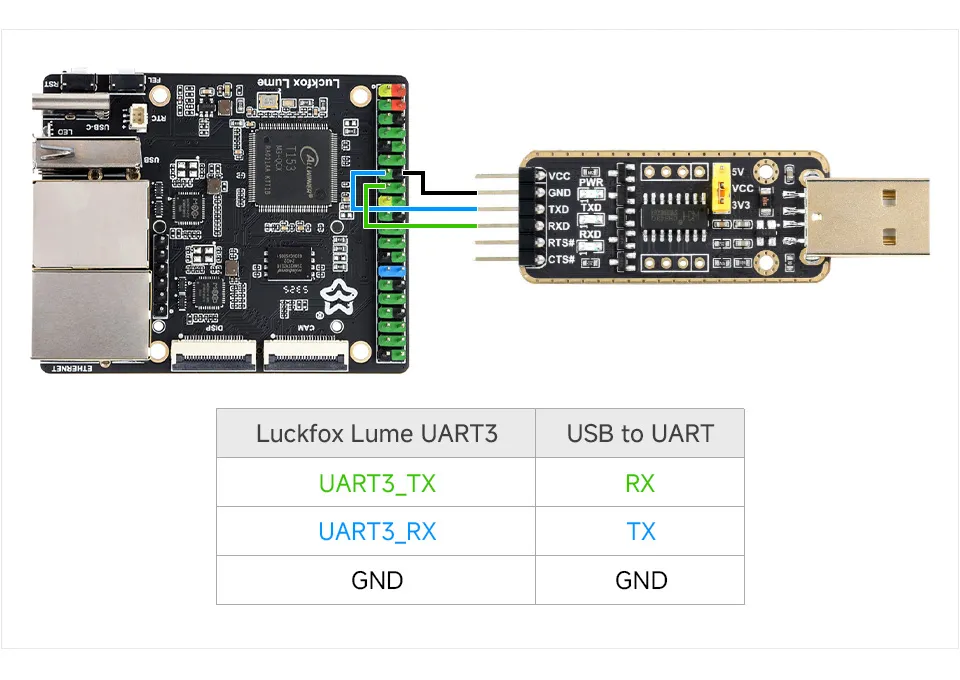

连接子系统 UART（RX：PD14 TX：PD15，串口波特率设置为 115200。）串口，子系统 UART 引脚如下：

执行以下命令启动 E907（RISC-V）从核系统：

echo  start > /sys/class/remoteproc/remoteproc0/state

如果通过调试串口登录系统，可看到如下启动日志输出：

root@luckfox:~# echo  start > /sys/class/remoteproc/remoteproc0/state
[  9390.584130] remoteproc remoteproc0: powering up e907_rproc
[  9390.584638] remoteproc remoteproc0: using private firmware, skip checking  here
[ 9390.584651] remoteproc remoteproc0: Booting fw image  amp_rv0.bin, size 207428
[  9390.584675] remoteproc remoteproc0: load fw from filesystem, filename:  amp_rv0.bin
[ 9390.584885] remoteproc remoteproc0:  sunxi_rproc_elf_load_segments,989 find segments err
[ 9390.585137] sunxi-rproc 1a00000.e907_rproc: boot  address: 0x421c5000
[  9390.585295]  remoteproc0#vdev0buffer: assigned reserved memory node  vdev0buffer@42100000
[  9390.585744] virtio_rpmsg_bus virtio0: rpmsg host is online
[  9390.585820]  remoteproc0#vdev0buffer: registered virtio0 (type 7)
[  9390.585829] remoteproc remoteproc0: remote processor e907_rproc is now up

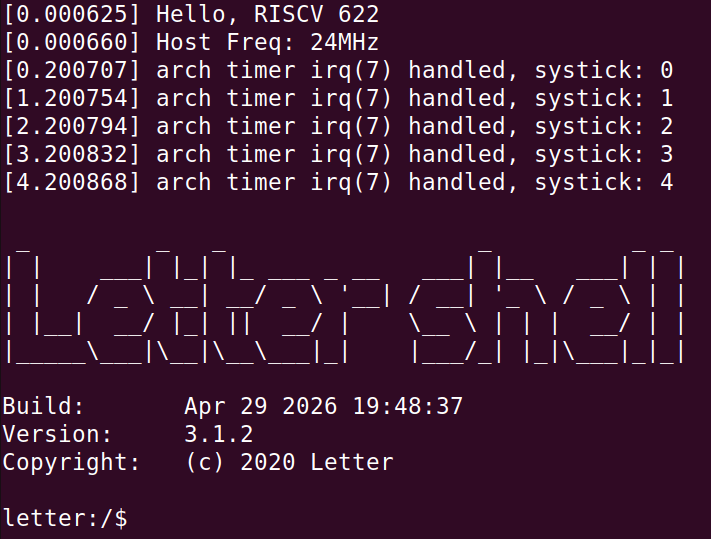

子系统 UART 会输出 Letter Shell 终端信息：

2.3 Rpmsg 通信测试

在 Baremetal 端串口输入以下命令，启动 RPMsg 测试程序：
```
hal_rpmsg_test
```
在 Linux 端执行以下命令，通过 RPMsg 设备节点向 Baremetal 端发送测试数据：
```
echo hello >  /dev/rpmsg_test
```

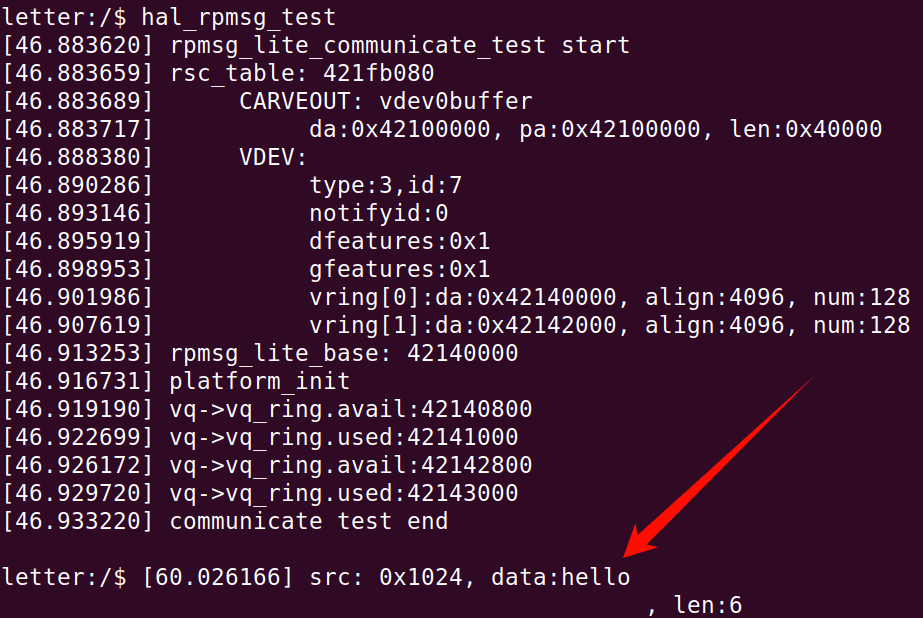

送成功后，Baremetal 端串口将显示如下接收到的数据内容：

3. E907（RISC-V） FreeRTOS 测试

本章节介绍如何编译并运行 E907（RISC-V） FreeRTOS Demo。编译完成后，可将生成的固件传输至开发板，并由 Linux 侧加载运行。

3.1 编译 E907（RISC-V）FreeRTOS Demo

进入 {SDK}/rtos/ 目录，设置环境变量。
```
source envsetup.sh
```

执行 ./build.sh config 命令，选择对应方案，这里以 t153 demo 为例：

~/{SDK}/rtos$ lunch_rtos
last=t153_e907_demo

You're building on  Linux

Lunch  menu... pick a combo:
    1. ai985_e906_scanp_fastboot
    2. mr153_e907_evb1
    3. mr527_e906_evb
    4. mr536_e907_evb1
    5. t153_bga_demo
    6. t153_demo
    7. t153_demo_smp
    8. t153_e907_bga_demo
    9. t153_e907_demo
    10. t536_demo
    11. t536_demo_smp
    12. t536_e907_demo
Which  would you like? [Default t153_e907_demo]: 9
select=9...
t153_e907/demo
'/home/luckfox_lume/rtos/lichee/rtos/projects/t153_e907/demo/defconfig' -> '/home/luckfox_lume/rtos/lichee/rtos/.config'
============================================
RTOS_BUILD_TOP=/home/luckfox_lume/rtos
RTOS_TARGET_ARCH=riscv
RTOS_TARGET_CHIP=sun8iw22p1
RTOS_TARGET_DEVICE=t153_e907
RTOS_PROJECT_NAME=t153_e907_demo
============================================
Run mrtos_menuconfig to config rtos
Run m or mrtos to build rtos

执行 mrtos 编译，得到 {SDK}/rtos/lichee/rtos/build/t153_e907_demo/img/rt_system.elf 固件

文件	说明
rt_system.bin	二进制镜像
rt_system.elf	带符号表、段信息、调试信息的可执行文件，用来给 Linux 端加载
rt_system.map	内存布局映射表
rt_system.syms	符号导出表
sys_config.fex	RTOS 配置文件，文本格式
sys_config.bin	RTOS 可加载配置文件

3.2 运行 E907（RISC-V）FreeRTOS Demo

将 rt_system.elf 上传到开发板，文件传输可选择 adb 或 scp 任意一种方式即可，无需同时执行两种方式。
- 使用 adb 上传：
```
adb  push rt_system.elf  /lib/firmware/
```
- 使用 scp 上传：
```
scp rt_system.elf  root@<ip>:/lib/firmware/
# eg: scp rt_system.elf root@192.168.xxx.xxx:/lib/firmware/
```

将 ELF 镜像重命名为 amp_rv0.bin：

mv /lib/firmware/rt_system.elf /lib/firmware/amp_rv0.bin

连接子系统 UART（RX：PD14 TX：PD15，串口波特率设置为 115200。）串口，子系统 UART 引脚如下：

执行以下命令启动 E907（RISC-V）从核系统：

echo  start > /sys/class/remoteproc/remoteproc0/state

如果通过调试串口登录系统，可看到如下启动日志输出：

root@luckfox:~# echo  start > /sys/class/remoteproc/remoteproc0/state
[  9390.584130] remoteproc remoteproc0: powering up e907_rproc
[  9390.584638] remoteproc remoteproc0: using private firmware, skip checking  here
[ 9390.584651] remoteproc remoteproc0: Booting fw image  amp_rv0.bin, size 207428
[  9390.584675] remoteproc remoteproc0: load fw from filesystem, filename:  amp_rv0.bin
[ 9390.584885] remoteproc remoteproc0:  sunxi_rproc_elf_load_segments,989 find segments err
[ 9390.585137] sunxi-rproc 1a00000.e907_rproc: boot  address: 0x421c5000
[  9390.585295]  remoteproc0#vdev0buffer: assigned reserved memory node  vdev0buffer@42100000
[  9390.585744] virtio_rpmsg_bus virtio0: rpmsg host is online
[  9390.585820]  remoteproc0#vdev0buffer: registered virtio0 (type 7)
[  9390.585829] remoteproc remoteproc0: remote processor e907_rproc is now up

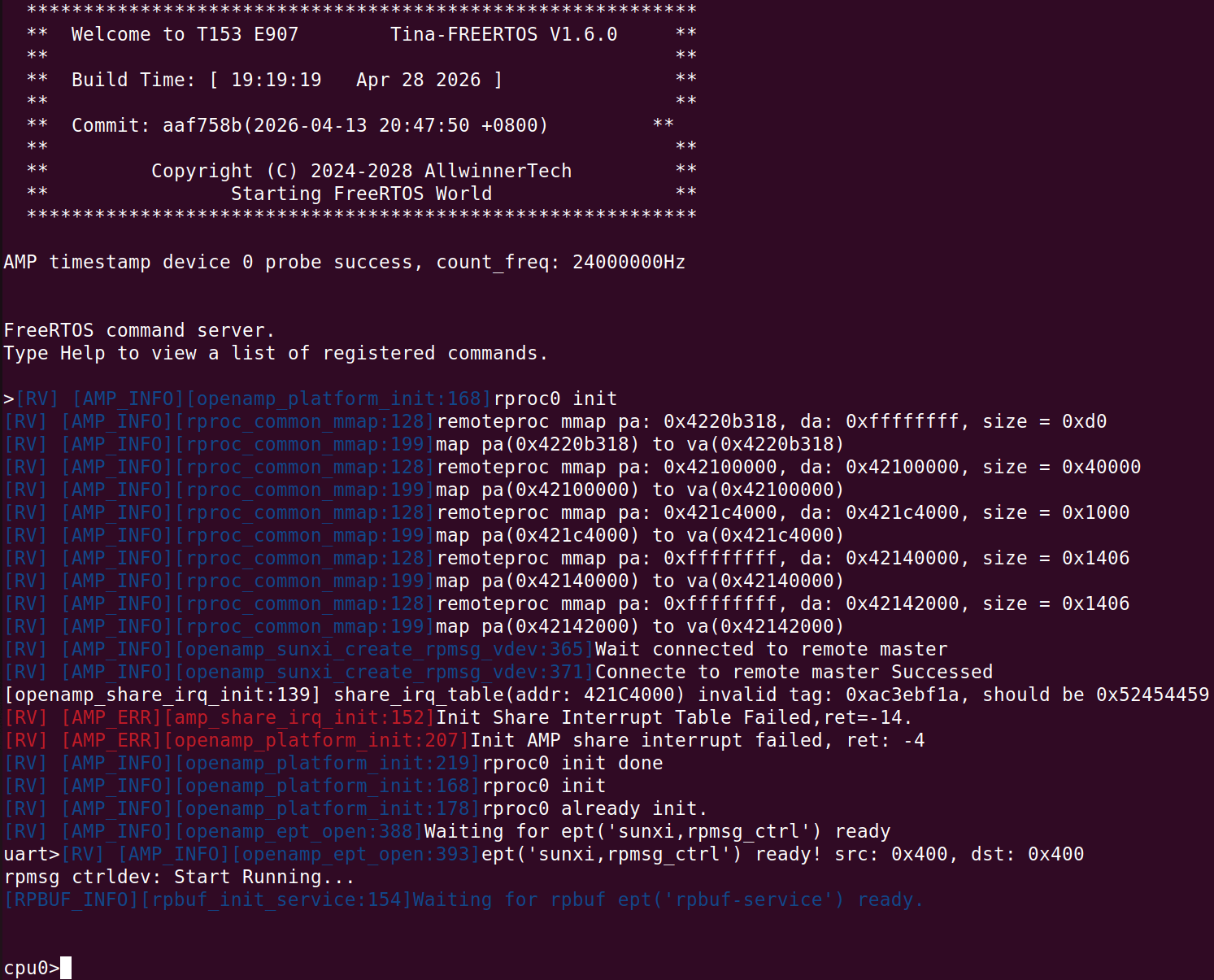

子系统 UART 会输出 Shell 终端信息：

3.3 Rpmsg 通信测试

在 FreeRTOS 端串口输入以下命令，启动 RPMsg 测试程序：
```
rpmsg_test -N test -L 496 -c -v
```

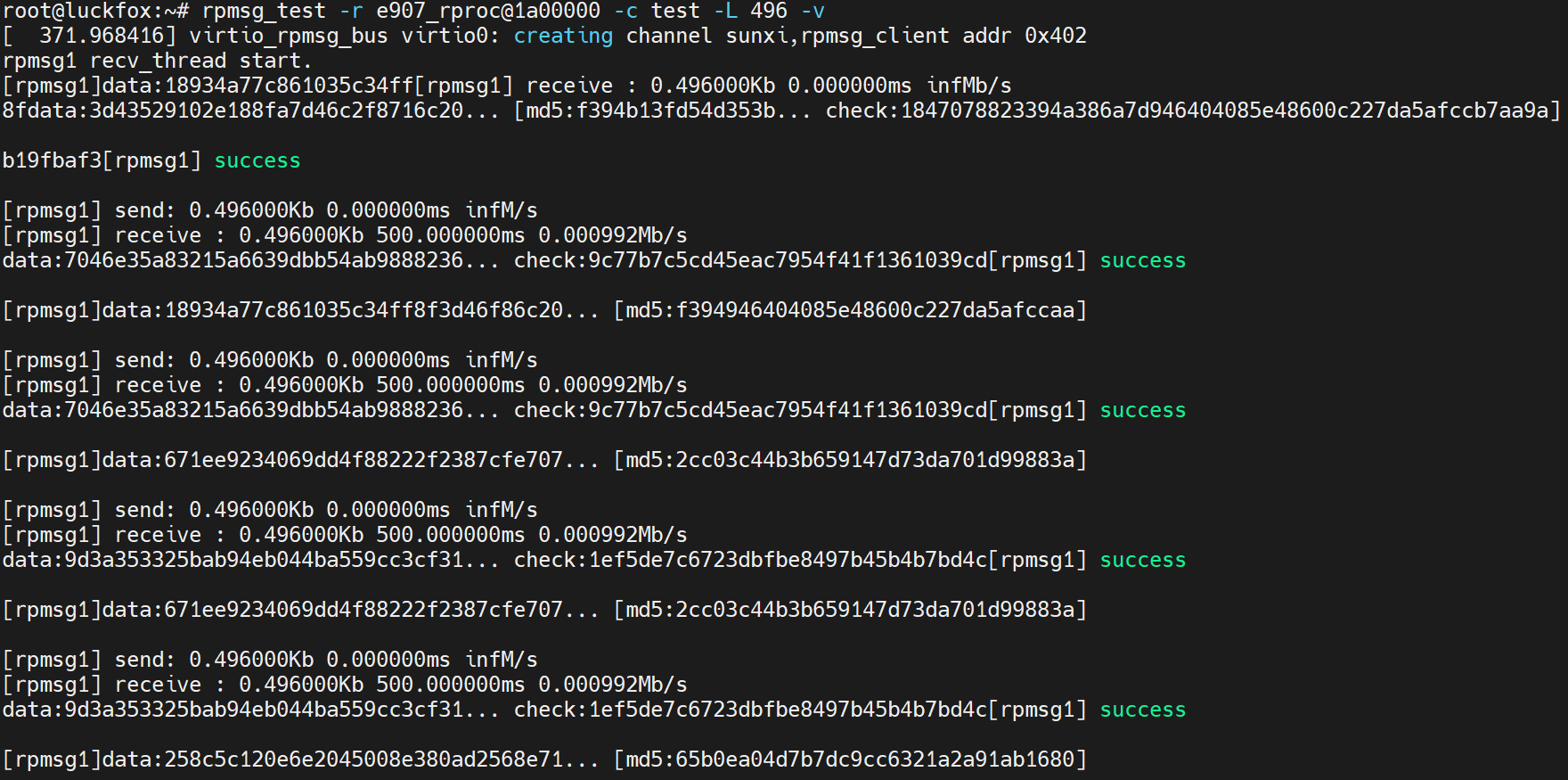

在 Linux 端执行以下命令，通过 RPMsg 设备节点向 FreeRTOS 端发送测试数据：
```
rpmsg_test -r e907_rproc@1a00000 -c test -L 496 -v
```

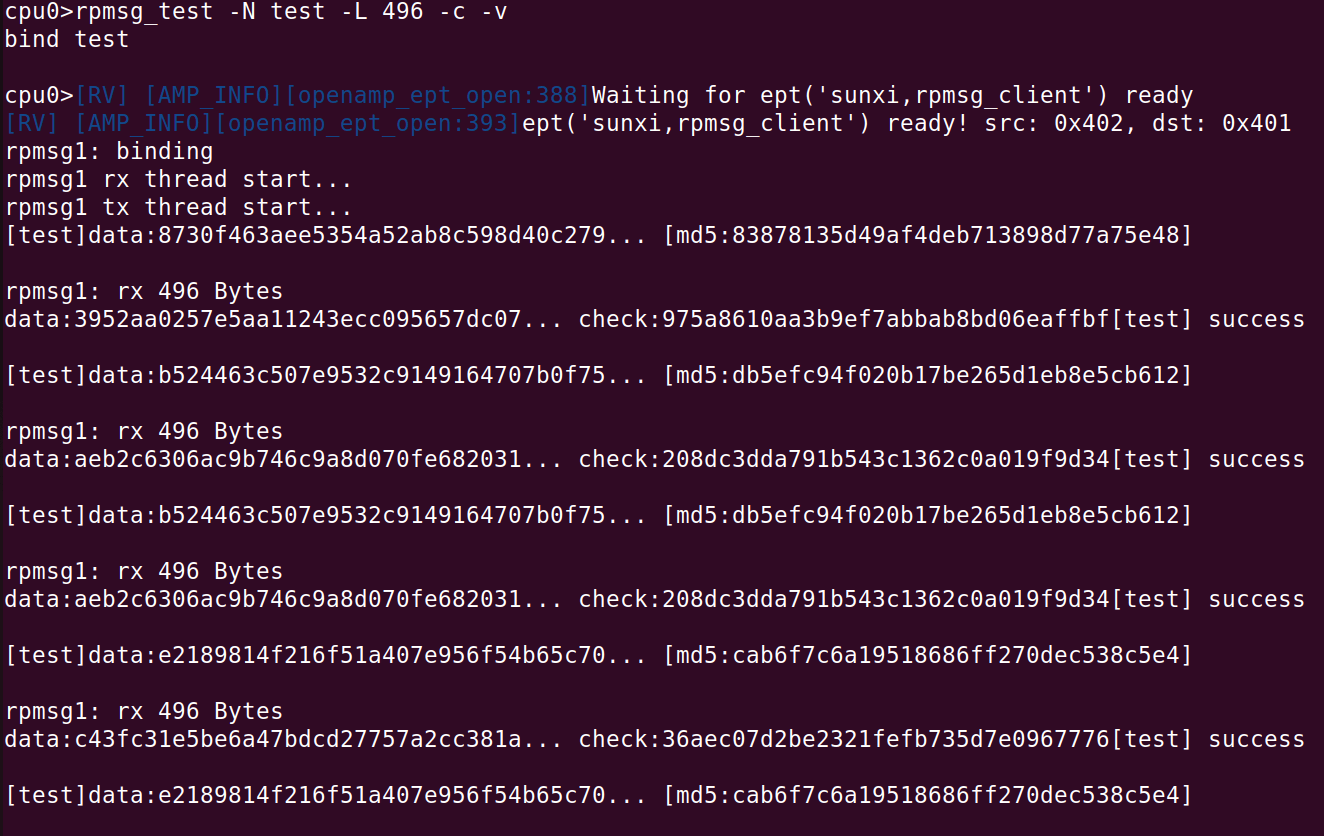

送成功后，FreeRTOS 端串口将显示如下接收到的数据内容：
