快速开始（Lite）

Luckfox PicoKVM Base Lite 和 Luckfox PicoKVM Lite 均未配备 eMMC 存储器。首次使用前，请先将系统镜像烧录到 MicroSD 卡中。

器材准备​

  • PicoKVM 设备
  • HDMI 线，或 VGA 转 HDMI / DP 转 HDMI / USB-C 转 HDMI 等视频转换线
  • 网线和路由器
  • 读卡器
  • TF 卡（microSD 卡），容量 8GB 及以上
[提示]

请使用品质可靠的 TF 卡。建议选择 Class 10 或更高规格的 TF 卡，以保证读写速度和运行稳定性。我们已验证 SanDisk（闪迪）和 SmartQuickly（川宇）品牌的 TF 卡可正常挂载。
由于市面上的 TF 卡品牌和型号较多，无法逐一测试，建议优先选择以上已验证品牌。

1. 烧录镜像​

  1. 下载 TF 卡格式化工具 SD Card Formatter，解压后一键安装即可（点击下载）。
  2. 选择 TF 卡盘符，然后点击 Format。操作前请移除其他 TF 卡，避免误格式化导致数据丢失。
  3. 下载并解压 balenaEtcher 烧录工具（点击下载）。
  4. 按以下步骤烧录镜像：
    ① 打开 balenaEtcher，点击 Flash from file。

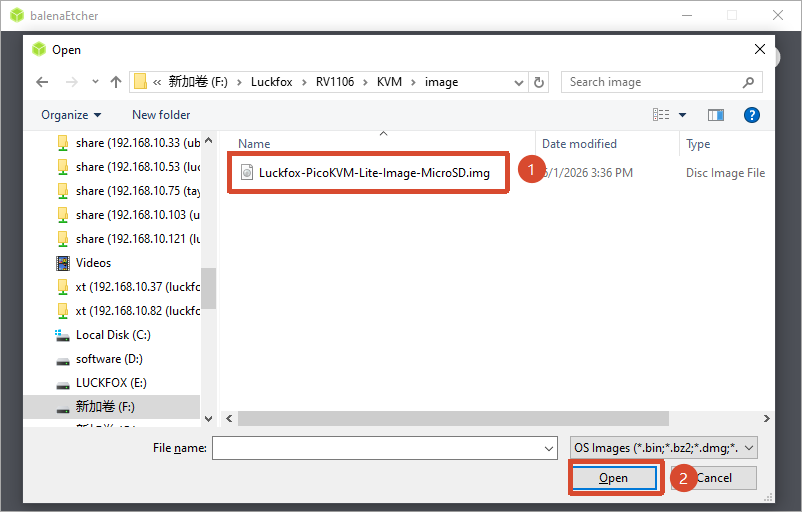

    ② 选择镜像文件 Luckfox-PicoKVM-Lite-Image-MicroSD.img，然后点击打开。

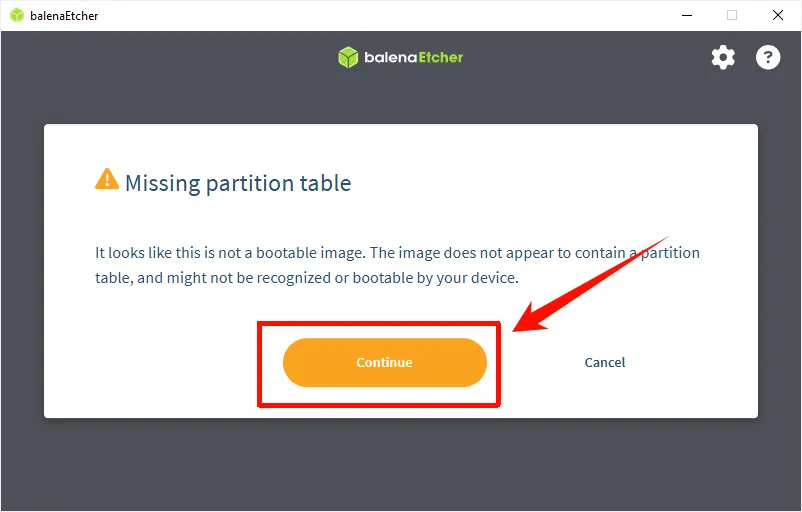

    ③ 出现分区表提示时，选择继续。

    ④ 将 SD 卡插入读卡器并连接到电脑，在 USB 磁盘列表中确认已识别到对应容量的 SD 卡。

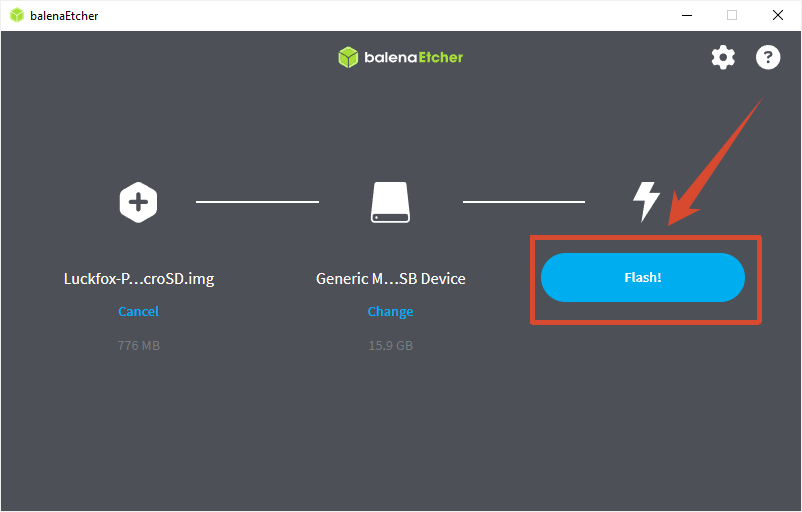

    ⑤ 点击 Flash 开始写入 SD 卡。

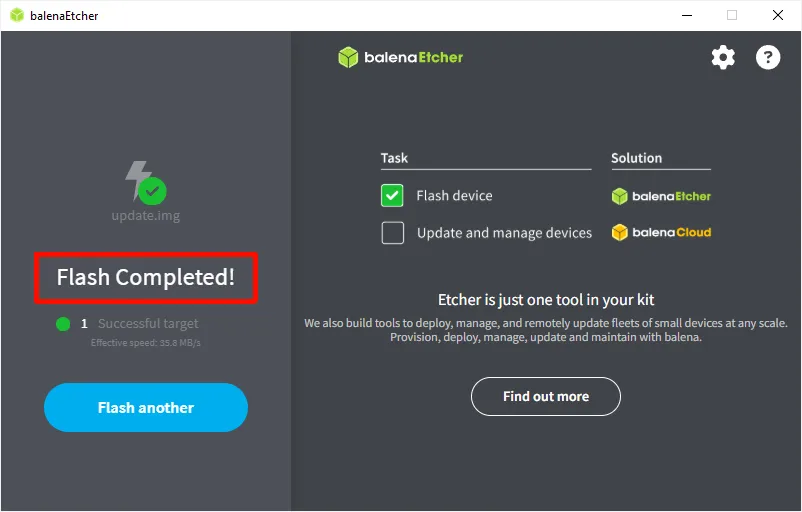

    ⑥ 出现 Flash Completed 后，表示镜像烧录完成。

2. 快速使用​

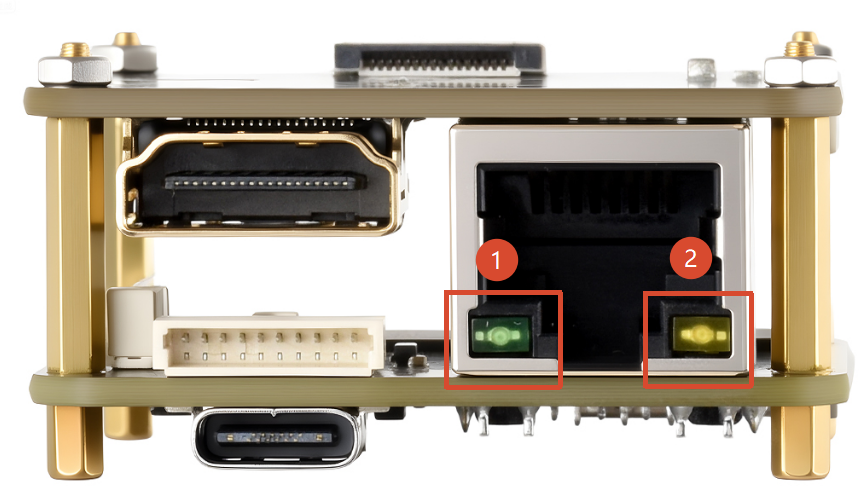

[KVM 指示灯说明]

① 绿色 LED：网络连接状态指示灯。
③ 黄色 LED：默认为系统指示灯，系统内核启动成功后会闪烁。
指示灯功能以及开关状态可在“设置 -> 硬件”中自定义。

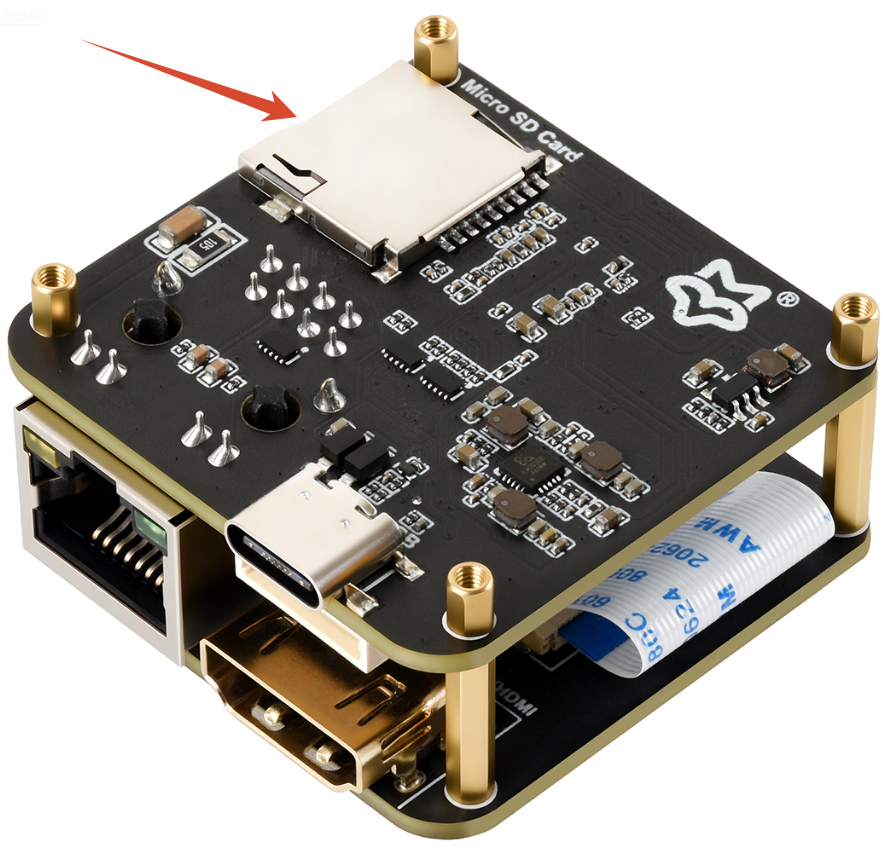

  1. 镜像烧录完成后，将 TF 卡插入 KVM 设备并连接数据线。如果黄色 LED 闪烁，表示系统已成功启动。
    • 如果连接数据线后 KVM 没有任何反应，可能是 TF 卡异常，请尝试更换其他 TF 卡。
  2. 设备正常启动后，将 PicoKVM 连接到路由器和被控主机，并确保控制端设备与 PicoKVM 位于同一局域网内。连接方式如下图所示：
  • 网络连接：将 PicoKVM 网口连接到路由器或交换机；控制端电脑/手机需与 PicoKVM 位于同一局域网。
  • 视频连接：将被控主机的视频输出接入 PicoKVM 的 HDMI 接口。可使用 HDMI 数据线、VGA 转 HDMI 转换器或 DP 转 HDMI 转换器。请注意区分 VGA 转 HDMI 与 HDMI 转 VGA。
  • USB 控制连接：使用 USB-A 转 USB-C 数据线连接被控主机与 PicoKVM，用于键盘、鼠标等控制信号传输。
  1. 在路由器管理页面查询 PicoKVM 的 IP 地址。

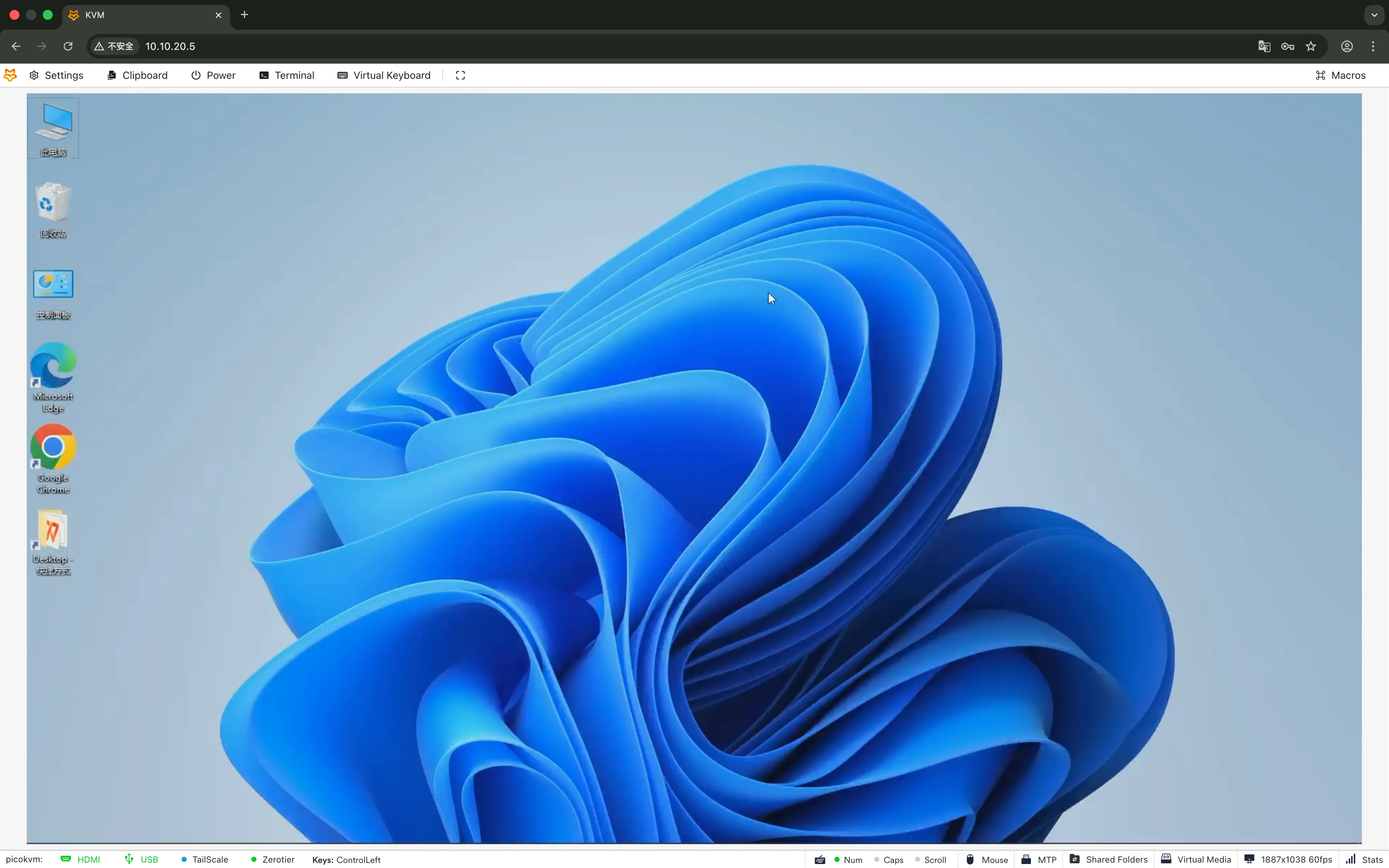

  2. 在浏览器地址栏输入该 IP 地址，即可访问 KVM。
