远程开机

1. Luckfox PicoKVM Ext 介绍​

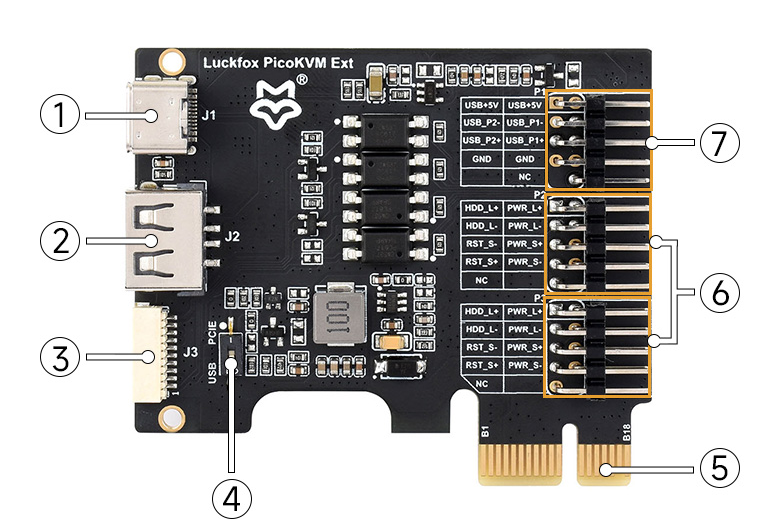

1.1 资源简介​

  1. USB-C 接口：连接主板 USB 排线座 USB_P1
  2. USB-A 接口：连接主板 USB 排线座 USB_P2
  3. IO 控制排线接口
  4. 供电切换开关：可切换 USB 供电或 PCIe 供电
  5. PCIe 接口：支持 12V 取电
  6. 主板前面板接口排线座：连接前面板接口和机箱面板
  7. 主板 USB 排线座

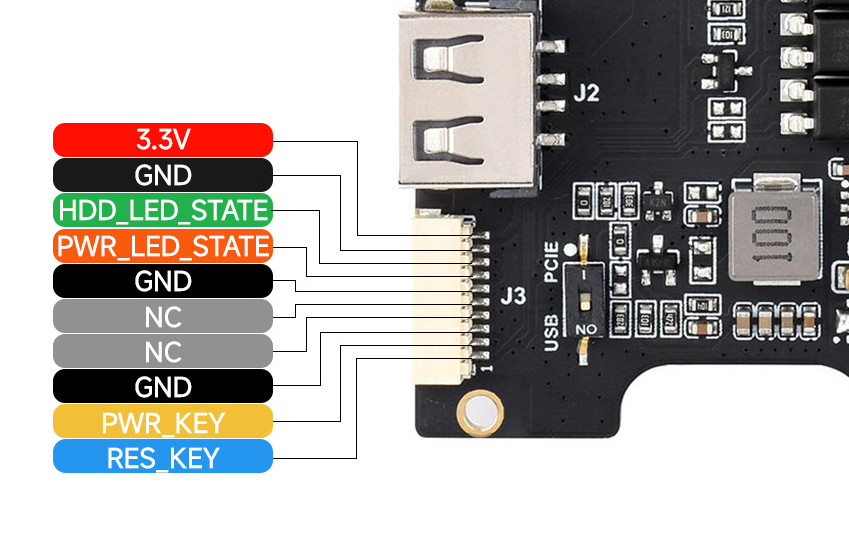

1.2 IO 控制引脚介绍​

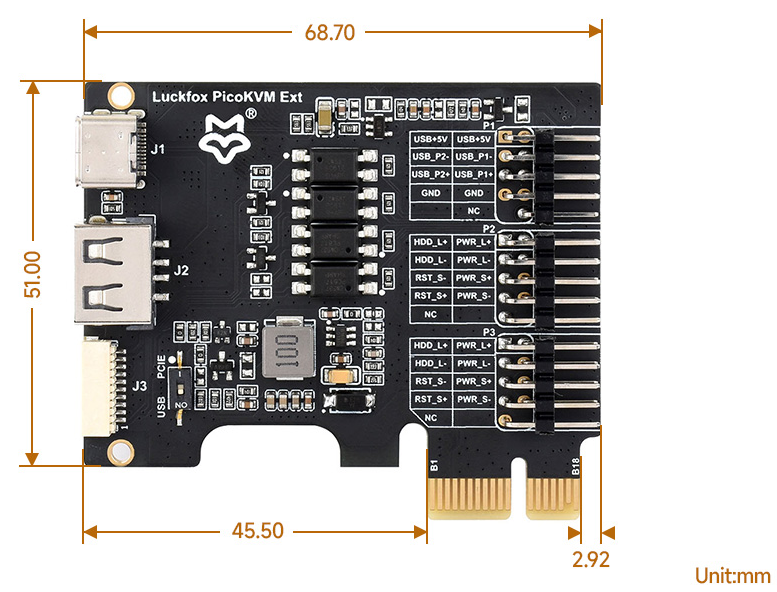

1.3 外形尺寸​

2. 独立供电（USB-C 二分线）​

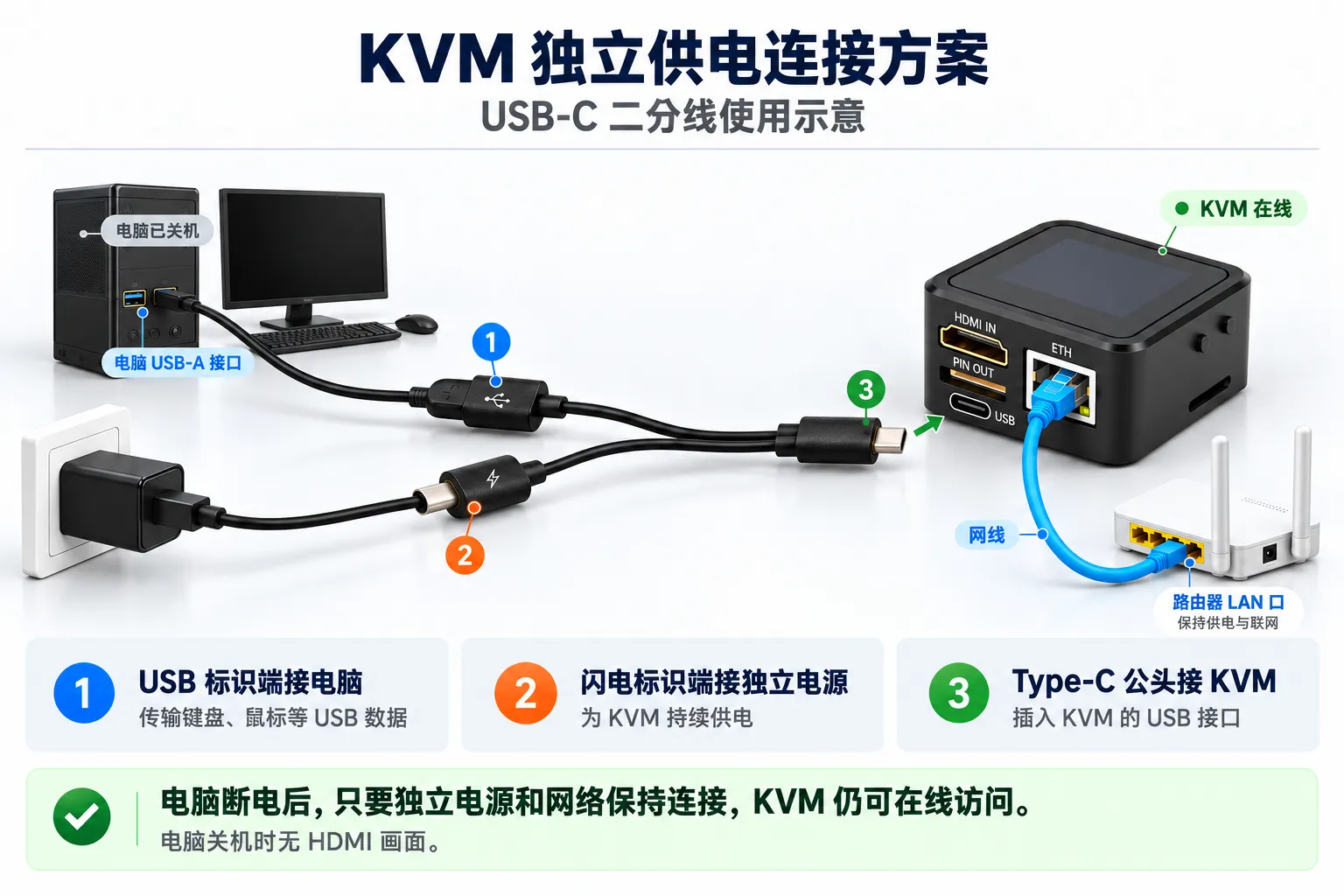

如果受控电脑关机后 USB 接口停止供电，由该接口供电的 KVM 也会随之离线。使用下图所示的 USB-C 二分线，可在保留 USB 键鼠控制连接的同时，通过独立电源为 KVM 持续供电。

按照图中编号连接：

  1. USB 标识端：通过 USB 数据线连接受控电脑的 USB-A 接口，用于传输键盘、鼠标等 USB 数据。
  2. 闪电标识端：连接独立电源，为 KVM 持续供电。
  3. USB-C 公头：插入 KVM 的 USB 接口。

同时使用网线将 KVM 连接到路由器的 LAN 口，并保持路由器供电和网络连接。

只要独立电源和网络保持连接，电脑关机后仍可访问 KVM Web 管理界面；电脑关机期间无 HDMI 画面。远程开机还需按照下一节连接 Luckfox PicoKVM Ext，并保持受控电脑自身的电源连接。

3. 远程开机​

危险

在为设备上电之前，请务必仔细确认主板相关接线是否正确。因接线错误或误操作导致的主板或设备损坏，厂商不承担相关责任。

  1. 按照视频教程，将 Luckfox PicoKVM Ext 正确固定并安装到机箱主板上。

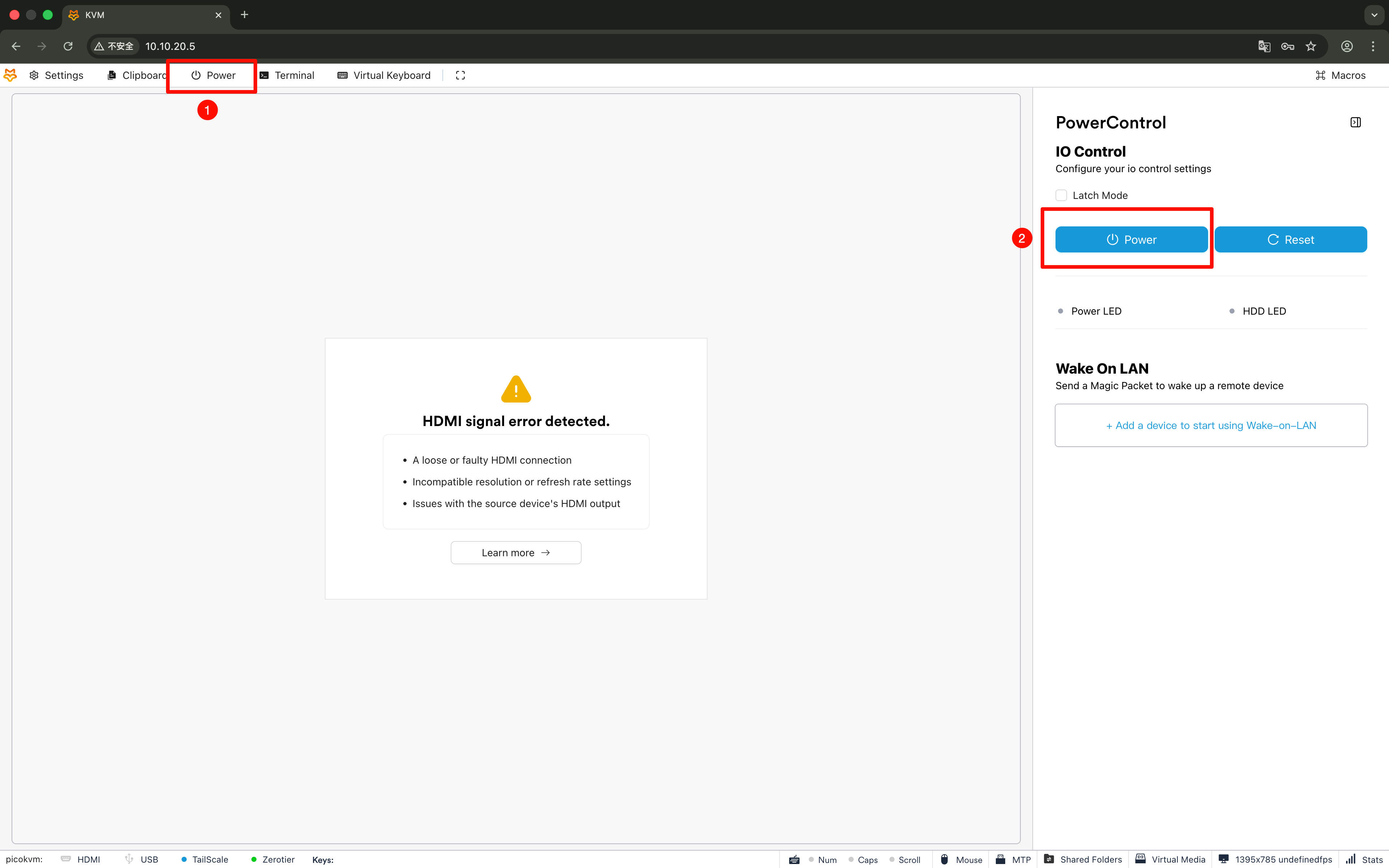

  1. 打开 KVM Web 管理界面，点击页面左上角的 Power 按钮，即可实现远程开机。
