1. 简介

DSI（Display Serial Interface）是一种用于显示面板与显示控制器之间的高速串行通信接口，主要由移动设备、嵌入式系统、平板电脑和其他需要高性能显示的系统广泛使用。它由MIPI（移动行业处理器接口，Mobile Industry Processor Interface）联盟制定，是一种标准化的接口协议，旨在减少设备的引脚数量并优化功耗。

2. 硬件连接

Luckfox Omni3576 开发板默认支持的 DSI 屏幕型号为 10.1-DSI-TOUCH-A。如需使用其它的屏幕，用户需自行修改相关设备树配置，详见SDK 环境部署《设备树配置》，在 Omni3576 底板上，CSI（摄像头）和DSI（显示器）两个接口的封装是相似的。在接线时需要注意不要接错。 DSI 接口则位于 USB 接口旁。请注意，如果您使用的是其他底板，具体的布局可能会有所不同，请以您所使用底板的布局为准。

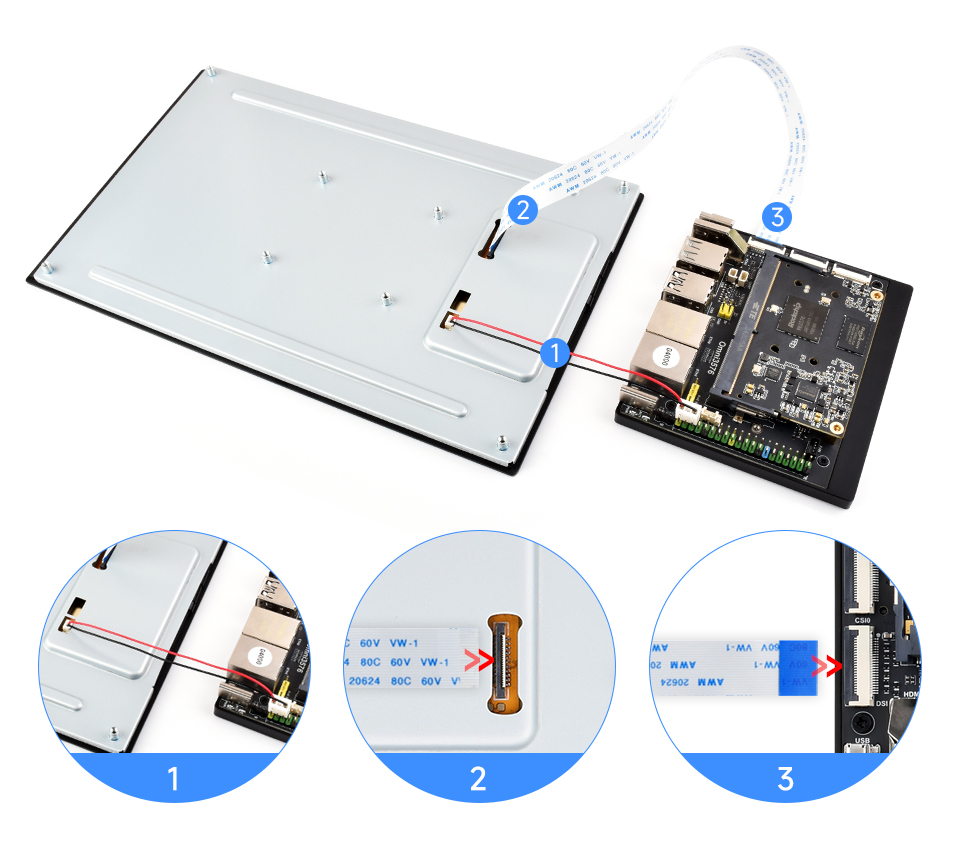

使用 22PIN 的 FPC 排线，将显示屏 DSI 接口连接到 Luckfox-Omni3576 底板的 DSI 接口。（注意：排线的蓝色端朝上）
将显示屏的电源接口连接到 Luckfox-Omni3576 底板的 40pin 引脚上的 5V 和 GND 上。如下图所示：

3. 查看屏幕信息

当前系统中可用的屏幕 ID 可通过以下命令查看：

sudo cat /sys/kernel/debug/dri/0/summary

Video Port0: DISABLED
Video Port1: ACTIVE
    Connector:DSI-1     Encoder: DSI-203
        bus_format[100a]: RGB888_1X24
        overlay_mode[0] output_mode[0] SDR[0] color-encoding[BT.709] color-range[Full]
    Display mode: 800x1280p60
        clk[70000] real_clk[69883] type[48] flag[a]
        H: 800 840 860 880
        V: 1280 1300 1304 1324
        Fixed H: 800 840 860 880
        Fixed V: 1280 1300 1304 1324
    Esmart1-win0: ACTIVE
        win_id: 1
        format: XR24 little-endian (0x34325258) pixel_blend_mode[0] glb_alpha[0xff]
        color: SDR[0] color-encoding[BT.601] color-range[Limited]
        rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0
        csc: y2r[0] r2y[0] csc mode[0]
        zpos: 1
        src: pos[0, 0] rect[800 x 1280]
        dst: pos[0, 0] rect[800 x 1280]
        buf[0]: addr: 0x00000000fe44e000 pitch: 3200 offset: 0
Video Port2: DISABLED

4. 旋转屏幕

旋转命令：

xrandr -o left
xrandr -o right
xrandr -o normal
xrandr -o inverted

使用 xrandr 旋转的效果是一次性的，系统重启后屏幕显示方向会还原。如果要开机自动旋转，则需要修改配置文件：

sudo vim  /etc/X11/xorg.conf.d/10-monitor.conf

### Valid values for rotation are "normal", "left", "right"
Section "Monitor"
#    Identifier "Default Monitor"
    Identifier  "DSI-1"
    Option      "Rotate" "right"
EndSection

5. 触摸校准

系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：
```
sudo vim  /etc/udev/rules.d/99-luckfox-touch.rules
```

根据自己的旋转方向，加入对应的配置，保存后重启开发板。

90度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"
180度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"
270度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"
