电子墨水瓶

本文旨在详细介绍如何使用 Luckfox Pico Plus 来驱动 2.13inch 屏幕（与Pico的区别在于右侧的引脚编号不同），我们采用的是微雪的 Pico-ePaper-2.13 墨水屏，屏幕的具体参数可以查看 Pico-ePaper-2.13 的产品wiki。您可以下载镜像文件和示例程序直接使用或按照下面步骤自己配置。

1. 引脚配置

Luckfox Pico / Plus / Pro / Max 系列主要参考了 Raspberry Pi Pico 的引脚布局，通过引脚配置可以兼容部分 Raspberry Pi Pico 的外设。
Luckfox Pico 不同型号支持的兼容设备列表参考Luckfox-Pico_support-List
兼容设备选项本质上是多种引脚配置的组合，可以简化配置的步骤
Luckfox Pico 在 ubuntu 下由于没有 io 命令直接配置寄存器，配置兼容设备 Pico-LCD 时引脚无法配置为默认上拉，无法正常控制按键
启动兼容设备配置时会覆盖原有配置，需要取消兼容设备到 Advanced Options 界面关闭启动的设备功能即可

2. 示例程序

为了实现 Pico-ePaper-2.13 的显示功能，我们需要在程序中定义引脚以及实现 SPI 通讯，再通过交叉编译工具对程序进行编译。接下来，我们一起来看看具体的实现步骤。

引脚定义

在 DEV_Config.h 中定义引脚编号

#define EPD_DC_PIN    (34)
#define EPD_CS_PIN    (48)
#define EPD_RST_PIN   (51)
#define EPD_BUSY_PIN  (4)

在 DEV_Config.h 中添加控制引脚电平宏定义

#define EPD_CS_0        DEV_Digital_Write(EPD_CS_PIN,0)
#define EPD_CS_1        DEV_Digital_Write(EPD_CS_PIN,1)
#define EPD_RST_0       DEV_Digital_Write(EPD_RST_PIN,0)
#define EPD_RST_1       DEV_Digital_Write(EPD_RST_PIN,1)
#define EPD_DC_0        DEV_Digital_Write(EPD_DC_PIN,0)
#define EPD_DC_1        DEV_Digital_Write(EPD_DC_PIN,1)
#define EPD_BUSY_0      DEV_Digital_Write(EPD_BUSY_PIN,0)
#define EPD_BUSY_1      DEV_Digital_Write(EPD_BUSY_PIN,1)

在 DEV_GPIO_Init 函数中对GPIO进行初始化

static void DEV_GPIO_Init(void)
{
    DEV_GPIO_Mode(EPD_CS_PIN, 1);
    DEV_GPIO_Mode(EPD_RST_PIN, 1);
    DEV_GPIO_Mode(EPD_DC_PIN, 1);
    DEV_GPIO_Mode(EPD_BUSY_PIN, 0);

    EPD_CS_1;
}

SPI通讯

在 DEV_ModuleInit 函数中申请SPI资源

DEV_HARDWARE_SPI_begin("/dev/spidev0.0");

初始化

在 main 函数中调用 EPD_2in13_V4_Init 函数对ePaper进行初始化

void EPD_2in13_V4_Init(void)
{
    EPD_2in13_V4_Reset();

    EPD_2in13_V4_ReadBusy();
    EPD_2in13_V4_SendCommand(0x12);  //SWRESET
    EPD_2in13_V4_ReadBusy();

    EPD_2in13_V4_SendCommand(0x01); //Driver output control
    EPD_2in13_V4_SendData(0xF9);
    ......
}

发送数据

EPD_2in13_V4_SendCommand 函数中将EPD_DC_PIN引脚拉低，表示发送命令，再调用 DEV_SPI_WriteByte 函数向LCD发送数据

static void EPD_2in13_V4_SendCommand(UBYTE Reg)
{
    DEV_Digital_Write(EPD_DC_PIN, 0);   //发送命令，DC引脚拉低
    DEV_Digital_Write(EPD_CS_PIN, 0);   //开始通讯，CS引脚拉低
    DEV_HARDWARE_SPI_TransferByte(Reg); //发送数据
    DEV_Digital_Write(EPD_CS_PIN, 1);   //通讯结束，CS引脚置高
}

EPD_2in13_V4_SendData 函数中将LCD_DC引脚置高，表示发送数据，再调用 DEV_SPI_WriteByte 函数向LCD发送数据

static void EPD_2in13_V4_SendData(UBYTE Data)
{
    DEV_Digital_Write(EPD_DC_PIN, 1);   //发送数据，DC引脚置高
    DEV_Digital_Write(EPD_CS_PIN, 0);   //开始通讯，CS引脚拉低
    DEV_HARDWARE_SPI_TransferByte(Data);//发送数据
    DEV_Digital_Write(EPD_CS_PIN, 1);   //通讯结束，CS引脚置高
}

交叉编译

指定交叉编译工具

用户需要将整个 "c" 文件夹移到虚拟机，并编辑 "c" 文件夹中的 Makefile 文件，修改其中的 CC= 后的内容以指定交叉编译工具。

将 Makefile 中 <SDK Directory>修改为自己的 SDK 路径，如 /home/luckfox/luckfox-pico/

DIR_Config   = ./lib/Config
DIR_EPD      = ./lib/ePaper
DIR_FONTS    = ./lib/Fonts
DIR_GUI      = ./lib/GUI
DIR_Examples = ./examples
DIR_BIN      = ./bin

OBJ_C = $(wildcard ${DIR_EPD}/*.c ${DIR_Config}/*.c ${DIR_GUI}/*.c ${DIR_Examples}/*.c ${DIR_FONTS}/*.c)
OBJ_O = $(patsubst %.c,${DIR_BIN}/%.o,$(notdir ${OBJ_C}))

TARGET = main

USELIB = USE_DEV_LIB
DEBUG = -D $(USELIB)

CC = <SDK Directory>/tools/linux/toolchain/arm-rockchip830-linux-uclibcgnueabihf/bin/arm-rockchip830-linux-uclibcgnueabihf-gcc
MSG = -g -O0 -Wall
CFLAGS += $(MSG) $(DEBUG)

${TARGET}:${OBJ_O}
    $(CC) $(CFLAGS) $(OBJ_O) -o $@ $(LIB)

${DIR_BIN}/%.o:$(DIR_Examples)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config) -I $(DIR_GUI) -I $(DIR_EPD)

${DIR_BIN}/%.o:$(DIR_EPD)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)

${DIR_BIN}/%.o:$(DIR_FONTS)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@

${DIR_BIN}/%.o:$(DIR_GUI)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)  -I $(DIR_EPD) -I $(DIR_Examples)

${DIR_BIN}/%.o:$(DIR_Config)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ $(LIB)

clean :
    rm $(DIR_BIN)/*.*
    rm $(TARGET)

编译程序
修改完 Makefile 后，使用 make 命令对程序进行交叉编译。
```
luckfox@luckfox:~/c$ make
```
交叉编译成功后，将在当前目录下生成可执行文件 main 。
```
luckfox@luckfox:~/c$ ls
bin  examples  lib  main  Makefile  pic  readme_CN.txt  readme_EN.txt
```

3. 实现效果

将编译好的文件传输到开发板
先将整个 "c" 文件夹从虚拟机传输到 Windows，再通过 TFTP 或 ADB 传输到开发板，将文件从 Windows 通过 ADB 将文件传输到开发板的步骤如下：
```
adb push 文件所在路径 开发板存储路径

eg:(将当前目录下的c文件夹传输到开发板的根目录)
adb push c /
```
运行程序
修改 main 文件的操作权限后运行程序
```
#cd c/
#chmod 777 main
#./main 2.13
```
实验现象

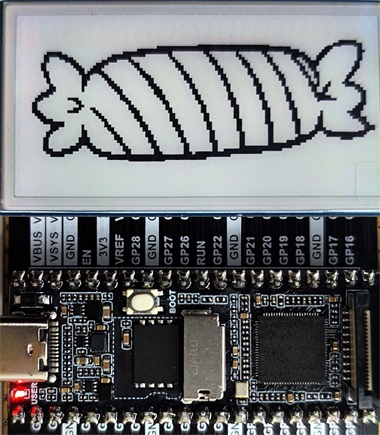

图片显示

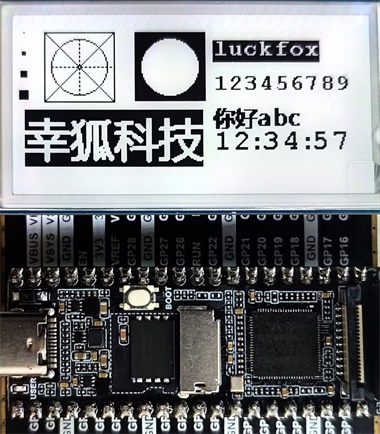

GUI界面1

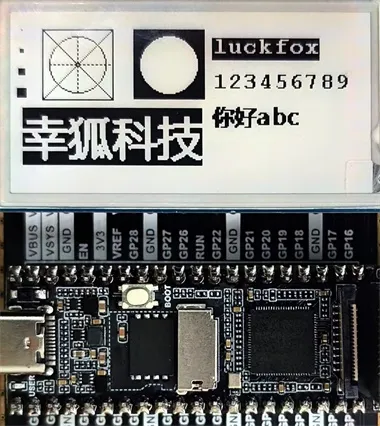

GUI界面2
