ResTouch LCD

本文旨在详细介绍如何使用 Luckfox Pico Plus 来驱动 3.5inch 屏幕，我们采用的是微雪的 Pico-ResTouch-LCD-3.5 电阻触摸屏扩展板，屏幕的具体参数可以查看 Pico-ResTouch-LCD-3.5 的产品wiki。您可以下载镜像文件和示例程序直接使用或按照下面步骤自己配置。

1. 引脚配置

Luckfox Pico / Plus / Pro / Max 系列主要参考了 Raspberry Pi Pico 的引脚布局，通过引脚配置可以兼容部分 Raspberry Pi Pico 的外设。

Luckfox Pico 不同型号支持的兼容设备列表参考Luckfox-Pico_support-List
兼容设备选项本质上是多种引脚配置的组合，可以简化配置的步骤
Luckfox Pico 在 ubuntu 下由于没有 io 命令直接配置寄存器，配置兼容设备 Pico-LCD 时引脚无法配置为默认上拉，无法正常控制按键
启动兼容设备配置时会覆盖原有配置，需要取消兼容设备到 Advanced Options 界面关闭启动的设备功能即可

2.示例程序

Pico-ResTouch-LCD-3.5 电阻触摸屏扩展板板载电阻式触摸控制芯片 XPT2046 和 Micro SD 卡槽，可以实现显示、触摸以及SD卡读取功能。要实现这些功能，我们需要在程序中定义引脚以及实现 SPI 通讯，再通过交叉编译工具对程序进行编译。接下来，我们一起来看看具体的实现步骤。

引脚定义
在 DEV_Config.h 中定义引脚编号

      #define LCD_DC_PIN   (34)
      #define LCD_CS_PIN   (48)   //定义LCD片选引脚编号
      #define LCD_RST_PIN  (57)
      #define LCD_BL_PIN   (4)
      #define TP_CS_PIN    (102)
      #define TP_IRQ_PIN   (103)
      #define SD_CS_PIN    (97)

在 DEV_Config.h 中添加控制引脚电平宏定义

      //LCD
      #define LCD_CS_0        DEV_Digital_Write(LCD_CS_PIN,0)  //LCD片选引脚拉低
      #define LCD_CS_1        DEV_Digital_Write(LCD_CS_PIN,1)  //LCD片选引脚置高
      #define LCD_RST_0       DEV_Digital_Write(LCD_RST_PIN,0)
      #define LCD_RST_1       DEV_Digital_Write(LCD_RST_PIN,1)
      #define LCD_DC_0        DEV_Digital_Write(LCD_DC_PIN,0)
      #define LCD_DC_1        DEV_Digital_Write(LCD_DC_PIN,1)
      #define LCD_BL_0        DEV_Digital_Write(LCD_BL_PIN,0)
      #define LCD_BL_1        DEV_Digital_Write(LCD_BL_PIN,1)

      //TP
      #define TP_CS_0     DEV_Digital_Write(TP_CS_PIN,0)
      #define TP_CS_1     DEV_Digital_Write(TP_CS_PIN,1)

      //SD
      #define SD_CS_0     DEV_Digital_Write(SD_CS_PIN,0)
      #define SD_CS_1     DEV_Digital_Write(SD_CS_PIN,1)

在 DEV_GPIO_Init 函数中对GPIO进行初始化

      static void DEV_GPIO_Init(void)
      {
          DEV_GPIO_Mode(LCD_CS_PIN, 1);   //LCD片选引脚初始化为输出
          DEV_GPIO_Mode(LCD_RST_PIN, 1);
          DEV_GPIO_Mode(LCD_DC_PIN, 1);
          DEV_GPIO_Mode(LCD_BL_PIN, 1);
          DEV_GPIO_Mode(TP_CS_PIN, 1);
          DEV_GPIO_Mode(SD_CS_PIN, 1);
          DEV_GPIO_Mode(TP_IRQ_PIN, 0);

          LCD_CS_1; //LCD片选引脚置高
          TP_CS_1;
          SD_CS_1;
          LCD_BL_0;
      }

SPI通讯
在 DEV_ModuleInit 函数中申请SPI资源

      DEV_HARDWARE_SPI_begin("/dev/spidev0.0");

初始化

      LCD_SCAN_DIR  lcd_scan_dir = SCAN_DIR_DFT; //选择旋转角度

      SD_Init();                  //Micro SD
      LCD_Init(lcd_scan_dir,800); //LCD
      TP_Init(lcd_scan_dir);      //触摸IC

示例程序同时也适配Pico-ResTouch-LCD-2.8电阻触摸屏扩展板，在程序中通过调用 LCD_Read_Id 读取id值对LCD型号进行判断

      static void LCD_InitReg(void)
      {
          id = LCD_Read_Id();
          if(LCD_2_8 == id){
              //2inch8LCD初始化
          }else{
              //3inch5LCD初始化
          }
      }

在 LCD_Read_Id 函数中调用 DEV_HARDWARE_SPI_TransferByte 函数向LCD发送和接收数据

      uint8_t LCD_Read_Id(void)
      {
          uint8_t reg = 0xDC;
          uint8_t tx_val = 0x00;
          uint8_t rx_val;

          DEV_Digital_Write(LCD_CS_PIN, 0);               //开始通讯，LCD片选引脚拉低
          DEV_Digital_Write(LCD_DC_PIN, 0);               //将LCD_DC引脚拉低，表示发送命令
          DEV_HARDWARE_SPI_TransferByte(reg);             //向LCD发送命令
          rx_val = DEV_HARDWARE_SPI_TransferByte(tx_val); //向LCD发送命令并接收返回值
          DEV_Digital_Write(LCD_CS_PIN, 1);               //结束通讯，LCD片选引脚置高

          return rx_val; //返回读取到的数据
      }

交叉编译
指定交叉编译工具

用户需要将整个 "c" 文件夹移到虚拟机，并编辑 "c" 文件夹中的 Makefile 文件，修改其中的 CC= 后的内容以指定交叉编译工具。

将 Makefile 中 <SDK Directory>修改为自己的 SDK 路径，如 /home/luckfox/luckfox-pico/

      DIR_Config   = ./lib/Config
      DIR_EPD      = ./lib/LCD
      DIR_FONTS    = ./lib/Fonts
      DIR_GUI      = ./lib/GUI
      DIR_Examples = ./examples
      DIR_FATFS    = ./lib/Fatfs
      DIR_SDCARD    = ./lib/Sdcard
      DIR_BIN      = ./bin

      OBJ_C = $(wildcard ${DIR_EPD}/*.c ${DIR_Config}/*.c ${DIR_GUI}/*.c ${DIR_Examples}/*.c ${DIR_FONTS}/*.c ${DIR_FATFS}/*.c ${DIR_SDCARD}/*.c)
      OBJ_O = $(patsubst %.c,${DIR_BIN}/%.o,$(notdir ${OBJ_C}))

      TARGET = main

      USELIB = USE_DEV_LIB
      DEBUG = -D $(USELIB)
      ifeq ($(USELIB), USE_DEV_LIB)
          LIB = -lpthread -lm
      endif


      CC = <SDK Directory>/tools/linux/toolchain/arm-rockchip830-linux-uclibcgnueabihf/bin/arm-rockchip830-linux-uclibcgnueabihf-gcc
      MSG = -g -O0 -Wall
      CFLAGS += $(MSG) $(DEBUG)

      ${TARGET}:${OBJ_O}
	$(CC) $(CFLAGS) $(OBJ_O) -o $@ $(LIB)

      ${DIR_BIN}/%.o:$(DIR_Examples)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config) -I $(DIR_GUI) -I $(DIR_EPD)

      ${DIR_BIN}/%.o:$(DIR_EPD)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)  -I $(DIR_GUI) -I $(DIR_FATFS)

      ${DIR_BIN}/%.o:$(DIR_FONTS)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@

      ${DIR_BIN}/%.o:$(DIR_GUI)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)  -I $(DIR_EPD) -I $(DIR_Examples) -I $(DIR_FONTS)

      ${DIR_BIN}/%.o:$(DIR_Config)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ $(LIB)

      ${DIR_BIN}/%.o:$(DIR_SDCARD)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)

      ${DIR_BIN}/%.o:$(DIR_FATFS)/%.c
	$(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config) -I $(DIR_EPD) -I $(DIR_FONTS) -I $(DIR_SDCARD) -I $(DIR_GUI)

      clean :
	rm $(DIR_BIN)/*.*
	rm $(TARGET)

编译程序

修改完 Makefile 后，使用 make 命令对程序进行交叉编译。

      luckfox@luckfox:~/c$ make

交叉编译成功后，将在当前目录下生成可执行文件 main 。

      luckfox@luckfox:~/c$ ls
      bin  examples  lib  main  Makefile  pic  readme_CN.txt  readme_EN.txt

3.实现效果

将编译好的文件传输到开发板

先将整个 "c" 文件夹从虚拟机传输到 Windows，再通过 TFTP 或 ADB 传输到开发板，将文件从 Windows 通过 ADB 将文件传输到开发板的步骤如下：

   adb push 文件所在路径 开发板存储路径

   eg:(将当前目录下的c文件夹传输到开发板的根目录)
   adb push c /

运行程序

修改 main 文件的操作权限后运行程序

   #cd c/
   #chmod 777 main
   #./main

实验现象

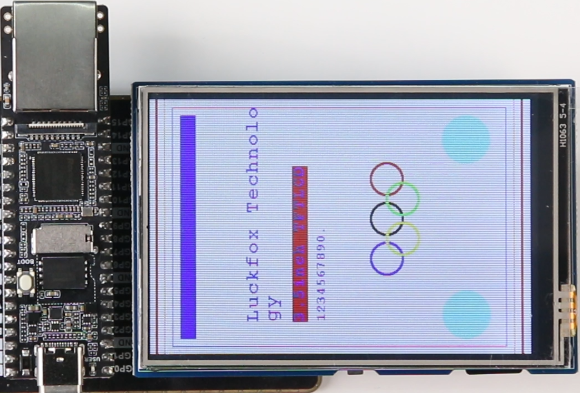

GUI界面

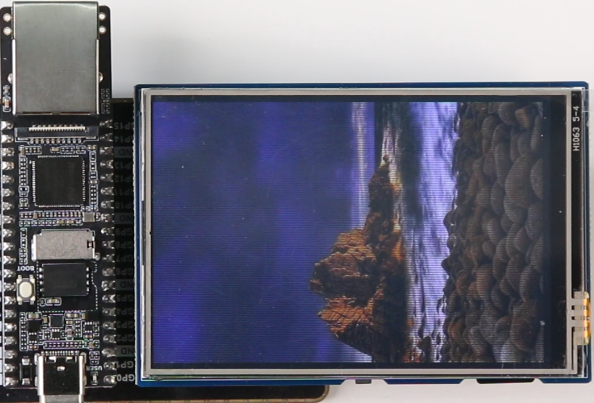

读取SD卡图片并显示

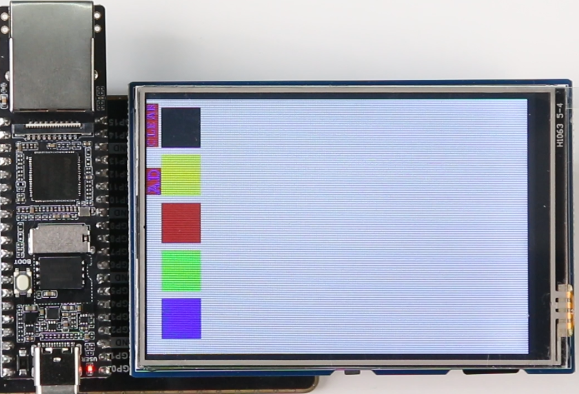

触摸界面
