LCD 屏幕

本文旨在详细介绍如何使用 Luckfox Pico 来驱动 0.96inch 屏幕（与Plus的区别在于右侧的引脚编号不同），我们采用的是微雪的 Pico-LCD-0.96 液晶显示屏，屏幕的具体参数可以查看 Pico-LCD-0.96 的产品wiki。您可以下载镜像文件和示例程序直接使用或按照下面步骤自己配置。

1. 引脚配置

Luckfox Pico / Plus / Pro / Max 系列主要参考了 Raspberry Pi Pico 的引脚布局，通过引脚配置可以兼容部分 Raspberry Pi Pico 的外设。
Luckfox Pico 不同型号支持的兼容设备列表参考Luckfox-Pico_support-List

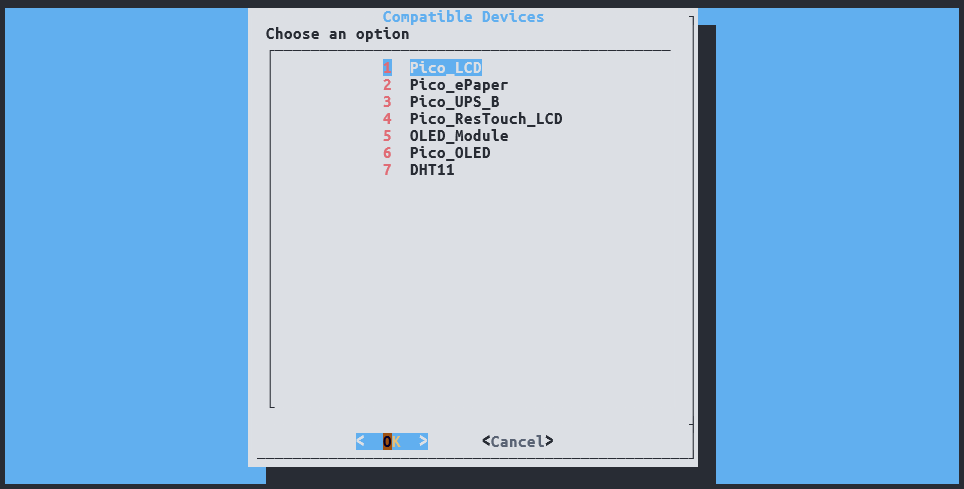

兼容设备选项本质上是多种引脚配置的组合，可以简化配置的步骤
Luckfox Pico 在 ubuntu 下由于没有 io 命令直接配置寄存器，配置兼容设备 Pico-LCD 时引脚无法配置为默认上拉，无法正常控制按键
启动兼容设备配置时会覆盖原有配置，需要取消兼容设备到 Advanced Options 界面关闭启动的设备功能即可

2. 示例程序

Pico-LCD-0.96 可以实现显示，以及摇杆、按键检测功能。要实现这些功能，我们需要在程序中定义引脚以及实现 SPI 通讯，再通过交叉编译工具对程序进行编译。接下来，我们一起来看看具体的实现步骤。

引脚定义

在 DEV_Config.h 中定义引脚编号

#define LCD_DC  (34)
#define LCD_CS  (48)
#define LCD_RST (51)
#define LCD_BL  (4)

/*PICO*/
#define KEY_UP_PIN      55 //摇杆向上引脚编号
#define KEY_DOWN_PIN    134
#define KEY_LEFT_PIN    137
#define KEY_RIGHT_PIN   131
#define KEY_PRESS_PIN   54
#define KEY1_PIN        57
#define KEY2_PIN        136
#define KEY3_PIN        16
#define KEYA_PIN        57
#define KEYB_PIN        136
#define KEYX_PIN        130
#define KEYY_PIN        132

在 DEV_Config.h 中添加读取引脚电平宏定义

#define GET_KEY_UP              DEV_Digital_Read(KEY_UP_PIN)  //读取摇杆向上引脚电平
#define GET_KEY_DOWN            DEV_Digital_Read(KEY_DOWN_PIN)
#define GET_KEY_LEFT            DEV_Digital_Read(KEY_LEFT_PIN)
#define GET_KEY_RIGHT           DEV_Digital_Read(KEY_RIGHT_PIN)
#define GET_KEY_PRESS           DEV_Digital_Read(KEY_PRESS_PIN)
#define GET_KEY1                DEV_Digital_Read(KEY1_PIN)
#define GET_KEY2                DEV_Digital_Read(KEY2_PIN)
#define GET_KEY3                DEV_Digital_Read(KEY3_PIN)
#define GET_KEYA                DEV_Digital_Read(KEYA_PIN)
#define GET_KEYB                DEV_Digital_Read(KEYB_PIN)
#define GET_KEYX                DEV_Digital_Read(KEYX_PIN)
#define GET_KEYY                DEV_Digital_Read(KEYY_PIN)

在 DEV_GPIO_Init 函数中对GPIO进行初始化

static void DEV_GPIO_Init(void)
{
    DEV_GPIO_Mode(LCD_CS, 1);
    DEV_GPIO_Mode(LCD_RST, 1);
    DEV_GPIO_Mode(LCD_DC, 1);
    DEV_GPIO_Mode(LCD_BL, 1);

    DEV_GPIO_Mode(KEY_UP_PIN, 0); //摇杆向上引脚初始化为输入
    DEV_GPIO_Mode(KEY_DOWN_PIN, 0);
    DEV_GPIO_Mode(KEY_LEFT_PIN, 0);
    DEV_GPIO_Mode(KEY_RIGHT_PIN, 0);
    DEV_GPIO_Mode(KEY_PRESS_PIN, 0);
    DEV_GPIO_Mode(KEY1_PIN, 0);
    DEV_GPIO_Mode(KEY2_PIN, 0);
    DEV_GPIO_Mode(KEY3_PIN, 0);
    DEV_GPIO_Mode(KEYA_PIN, 0);
    DEV_GPIO_Mode(KEYB_PIN, 0);
    DEV_GPIO_Mode(KEYX_PIN, 0);
    DEV_GPIO_Mode(KEYY_PIN, 0);
    LCD_CS_1;
    LCD_BL_1;
}

在 Pico_LCD_0in96_test.c 中对引脚电平进行判断

/*key*/
while(1)
{
    /*判断引脚电平是否为低电平*/
    if(GET_KEY_UP == 0){
        /*在此添加摇杆向上后的操作*/
     }else{
        /*在此添加摇杆没有向上时的操作*/
    }

    if(GET_KEY_RIGHT == 0){
        /*在此添加摇杆向右后的操作*/
    }else{
        /*在此添加摇杆没有向右时的操作*/
    }
}

SPI通讯

在 DEV_ModuleInit 函数中申请SPI资源

DEV_HARDWARE_SPI_begin("/dev/spidev0.0");

初始化

在 main 函数中调用 PICO_LCD_0IN96_Init 函数对LCD进行初始化

void PICO_LCD_0IN96_Init(void)
{
    PICO_LCD_0IN96_Reset();

    //************* Start Initial Sequence **********//
    PICO_LCD_0IN96_Write_Command(0x11);//Sleep exit
    DEV_Delay_ms(120);
    PICO_LCD_0IN96_Write_Command(0x21);
    PICO_LCD_0IN96_Write_Command(0x21);

    PICO_LCD_0IN96_Write_Command(0xB1);
    PICO_LCD_0IN96_WriteData_Byte(0x05);
    PICO_LCD_0IN96_WriteData_Byte(0x3A);

    ...
}

发送数据

PICO_LCD_0IN96_Write_Command 函数中将LCD_DC引脚拉低，表示发送命令，再调用 DEV_SPI_WriteByte 函数向LCD发送数据

static void PICO_LCD_0IN96_Write_Command(UBYTE data)
{
    DEV_Digital_Write(LCD_DC, 0);
    DEV_SPI_WriteByte(data);
}

PICO_LCD_0IN96_WriteData_Byte 函数中将LCD_DC引脚置高，表示发送数据，再调用 DEV_SPI_WriteByte 函数向LCD发送数据

static void PICO_LCD_0IN96_WriteData_Byte(UBYTE data)
{
    DEV_Digital_Write(LCD_DC, 1);
    DEV_SPI_WriteByte(data);
}

交叉编译

指定交叉编译工具

用户需要将整个 "c" 文件夹移到虚拟机，并编辑 "c" 文件夹中的 Makefile 文件，修改其中的 CC= 后的内容以指定交叉编译工具。

将 Makefile 中<SDK Directory>修改为自己的 SDK 路径，如 /home/luckfox/luckfox-pico/

DIR_Config   = ./lib/Config
DIR_EPD      = ./lib/LCD
DIR_FONTS    = ./lib/Fonts
DIR_GUI      = ./lib/GUI
DIR_Examples = ./examples
DIR_BIN      = ./bin

OBJ_C = $(wildcard ${DIR_EPD}/*.c ${DIR_Config}/*.c ${DIR_GUI}/*.c ${DIR_Examples}/*.c ${DIR_FONTS}/*.c)
OBJ_O = $(patsubst %.c,${DIR_BIN}/%.o,$(notdir ${OBJ_C}))

TARGET = main

USELIB = USE_DEV_LIB
DEBUG = -D $(USELIB)
ifeq ($(USELIB), USE_DEV_LIB)
    LIB = -lpthread -lm
endif


CC = <SDK Directory>/tools/linux/toolchain/arm-rockchip830-linux-uclibcgnueabihf/bin/arm-rockchip830-linux-uclibcgnueabihf-gcc
MSG = -g -O0 -Wall
CFLAGS += $(MSG) $(DEBUG)

${TARGET}:${OBJ_O}
    $(CC) $(CFLAGS) $(OBJ_O) -o $@ $(LIB)

${DIR_BIN}/%.o:$(DIR_Examples)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config) -I $(DIR_GUI) -I $(DIR_EPD)

${DIR_BIN}/%.o:$(DIR_EPD)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)

${DIR_BIN}/%.o:$(DIR_FONTS)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@

${DIR_BIN}/%.o:$(DIR_GUI)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ -I $(DIR_Config)  -I $(DIR_EPD) -I $(DIR_Examples)

${DIR_BIN}/%.o:$(DIR_Config)/%.c
    $(CC) $(CFLAGS) -c  $< -o $@ $(LIB)

clean :
    rm $(DIR_BIN)/*.*
    rm $(TARGET)

编译程序
修改完 Makefile 后，使用 make 命令对程序进行交叉编译。
```
luckfox@luckfox:~/c$ make
```
交叉编译成功后，将在当前目录下生成可执行文件 main 。
```
luckfox@luckfox:~/c$ ls
bin  examples  lib  main  Makefile  pic  readme_CN.txt  readme_EN.txt
```

3. 实现效果

将编译好的文件传输到开发板
先将整个 "c" 文件夹从虚拟机传输到 Windows，再通过 TFTP 或 ADB 传输到开发板，将文件从 Windows 通过 ADB 将文件传输到开发板的步骤如下：
```
adb push 文件所在路径 开发板存储路径

eg:(将当前目录下的c文件夹传输到开发板的根目录)
adb push c /
```
运行程序
修改 main 文件的操作权限后运行程序
```
#cd c/
#chmod 777 main
#./main 0.96
```
实验现象

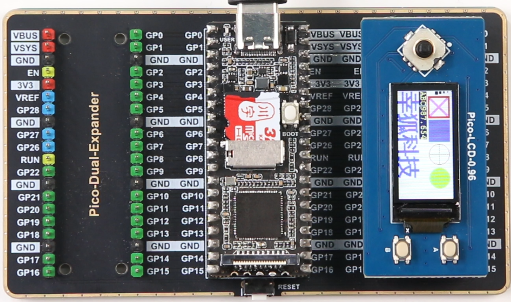

GUI界面

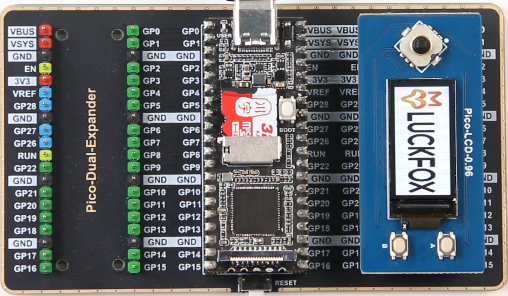

图片显示

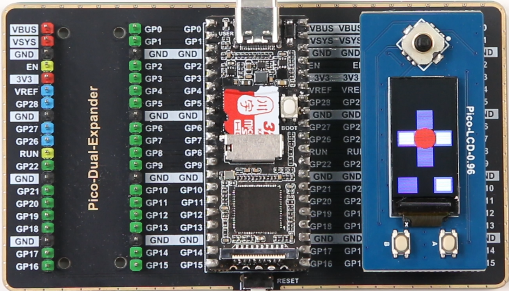

摇杆、按键操作
