外设与接口

1. GPIO

1.1 简介

  • GPIO全称:通用型输入输出端口(General-purpose input/output)

  • Core3566 引脚分类:

    • 电源引脚:5V,3.3V,GND(Ground)
    • 常规GPIO控制引脚:可以通过编写程序控制这些引脚的高低电平
    • 特殊GPIO通讯引脚: SPI 通讯,I2C 通讯,TXD/RXD 串口通讯

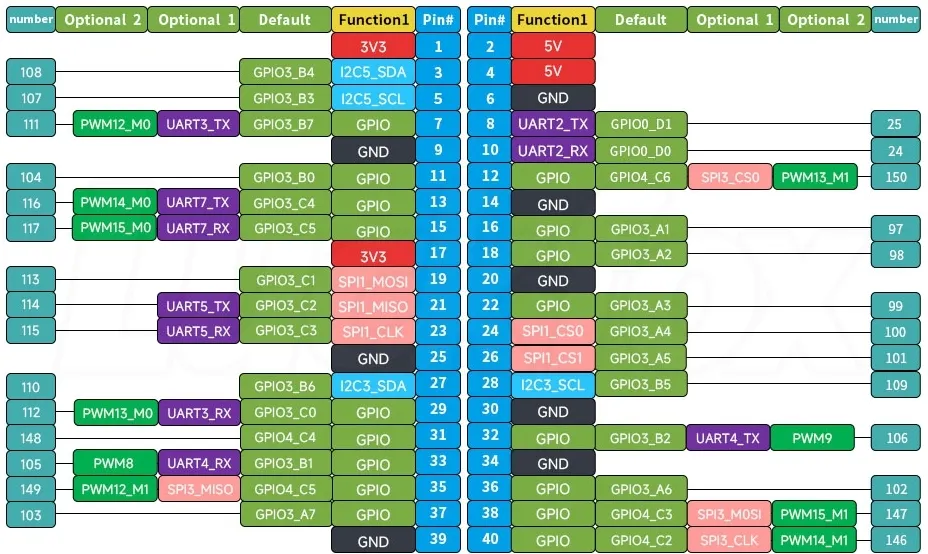

  • Core3566 有一个40针的扩展接头。

1.2 GPIO 编号计算

  • GPIO 有5个 bank,GPIO0 到 GPIO4,每个 bank 有32个 pin,命名如下:

    GPIO0_A0 ~ A7
    GPIO0_B0 ~ B7
    GPIO0_C0 ~ C7
    GPIO0_D0 ~ D7

    GPIO1_A0 ~ A7
    ....
    GPIO1_D0 ~ D7
    ....
    GPIO4_D0 ~ D7
  • 对于 Linux 4.19 内核,GPIO 数量可以计算如下,以 GPIO4_C6(40PIN GPIO 上的 PIN40)为例:

    GPIO4_C6 = 4*32 + 2*8 + 6 = 150
    (A=0, B=1, C=2, D=3)

1.3 使用 GPIO sysfs 接口控制 I/O

  • 设置 GPIO4_C6输出:

    sudo su
    cd /sys/class/gpio
    echo 150 > export
    cd gpio150
    echo out > direction
    echo 1 > value # 输出高
    echo 0 > value # 输出低

1.4 使用 Python 程序控制 I/O

  1. 控制一颗 LED 交替闪烁。

    from periphery import GPIO
    import time

    LED_Pin = 150 #Physical Pin-40 is GPIO 150
    # Open GPIO /sys/class/gpio/gpio150 with output direction
    LED_GPIO = GPIO(LED_Pin, "out")

    while True:
    try:
    LED_GPIO.write(True)
    time.sleep(0.5)
    LED_GPIO.write(False)
    time.sleep(0.5)
    except KeyboardInterrupt:
    LED_GPIO.write(False)
    break
    except IOError:
    print ("Error")

    LED_GPIO.close()
  2. 运行程序:

    linaro@linaro-alip:~$ sudo python3 test.py

1.5 使用 C 程序控制 I/O

  1. 下载并解压 C 程序文件,将文件上传到 Core3566 中(可以参考Samba文件共享)。

  2. 进入工程文件夹,在工程中有sysfs_gpio.c、sysfs_gpio.h、main.c 和 Makefile 四个文件:

    linaro@linaro-alip:~$ cd Luckfox_GPIO_C && ls
    main.c Makefile sysfs_gpio.c sysfs_gpio.h
    linaro@linaro-alip:~/Luckfox_GPIO_C$
  3. 在 sysfs_gpio.h 文件中定义了 Core3566 的引脚物理编码,并且在主函数 main.c 中调用,可根据自己需求修改:

    #sysfs_gpio.h
    ....
    #define GPIO7 111 // 7,111
    #define UART2_TX 25 // 8,25
    #define UART2_RX 24 // 10,24
    #define GPIO11 104 //11,104
    #define GPIO12 150 //12,150
    #define GPIO13 116 //13,116
    #define GPIO15 117 //15,117
    #define GPIO16 97 //16,97
    #define GPIO18 98 //18,98
    #define SPI1_MOSI 113 // 19,113
    #define SPI1_MISO 114 // 21,114
    #define GPIO22 99 //22,99
    #define SPI1_CLK 115 //23,115
    #define SPI1_CS0 100 //24,100
    #define SPI1_CS1 101 //26,101
    #define GPIO29 112 //29,112
    #define GPIO31 148 //31,148
    #define GPIO32 106 //32,106
    #define GPIO33 105 //33,105
    #define GPIO35 149 //35,149
    #define GPIO36 102 //36,102
    #define GPIO37 103 //37,103
    #define GPIO38 147 //38,147
    #define GPIO40 146 //40,146
    ....

    #main.c
    ....
    int x[25] = {GPIO7, UART2_TX , UART2_RX , GPIO11, GPIO12, GPIO13, GPIO15, GPIO16, \
    GPIO18, SPI1_MOSI, SPI1_MISO, GPIO22, SPI1_CLK , SPI1_CS0, SPI1_CS1, \
    GPIO29 ,GPIO31 ,GPIO32 ,GPIO33 ,GPIO35 ,GPIO36 ,GPIO37 ,GPIO38 ,GPIO40};
    ....
  4. 编译程序:

    linaro@linaro-alip:~$ sudo make
    cc -c sysfs_gpio.c -o sysfs_gpio.o
    cc -c main.c -o main.o
    cc sysfs_gpio.o main.o -o sysfs_gpio
  5. 运行程序,可以在终端上查看 GPIO信息,并逐个点亮和熄灭LED:

    linaro@linaro-alip:~/Luckfox_GPIO_C$ sudo ./sysfs_gpio
    Debug: Export: Pin111
    Debug: Pin111:Output
    Debug: Export: Pin25
    Debug: Pin25:Output
    Debug: Export: Pin24
    Debug: Pin24:Output
    Debug: Export: Pin104
    Debug: Pin104:Output
    ....
