RGB 屏幕

LuckFox Pico Ultra 和 LuckFox Pico Ultra W 现在支持RGB屏幕，采用并行的RGB LCD接口。图像数据以RGB666格式传输，每个像素占用 6 位。目前只适配 720x720 和 480x480 分辨率。用户收到开发板后，需要自己重新烧录网盘镜像。为了帮助大家的理解工作原理，本节会从应用层到驱动层进行介绍，由于屏幕种类繁多，其它分辨率屏幕适配还需要自行研究。

兼容平台

型号	操作系统	LF40-720720-ARK	LF40-480480-ARK
Luckfox Pico Ultra	Buildroot/Ubuntu	支持	支持
Luckfox Pico Ultra W	Buildroot/Ubuntu	支持	支持

快速上手

硬件连接

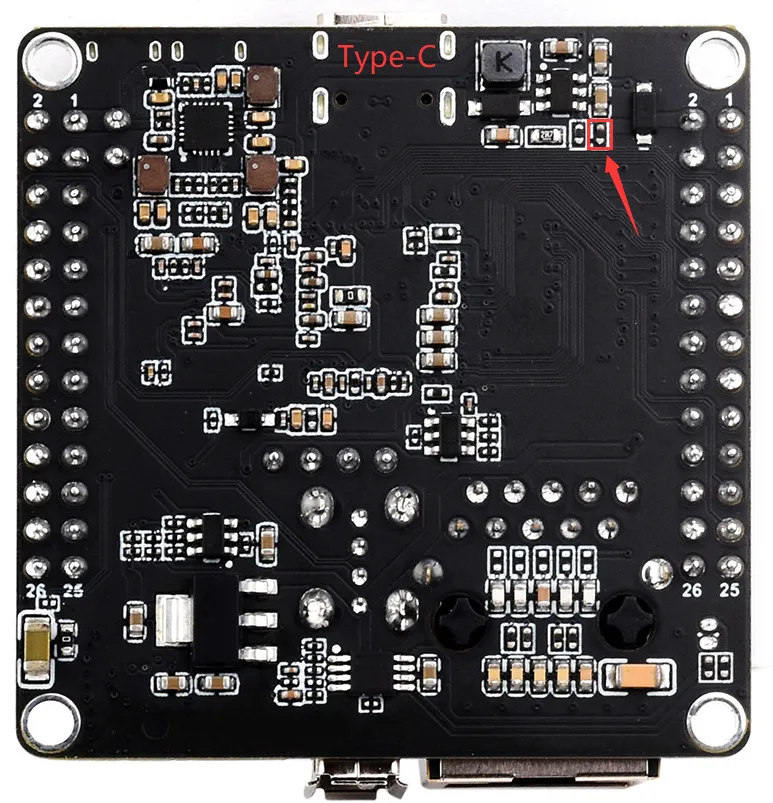

Luckfox Pico Ultra：如果接入 LP40-720720-ARK 需要检查以下位置是否有焊接电阻，如果有，需将其拆除。LP40-480480-ARK 不需要检查此电阻是否有焊接。
屏幕未连接FFC线，具体连接步骤如下：
①将转接板处的黑色卡扣向上撬起。
②将FFC排线的金属面朝下插入转接板。
③锁住卡扣。
**注意：**屏幕不能正常显示（例如出现波纹），检查FFC线连接是否良好，可能需要重新插拔以确保接触良好。

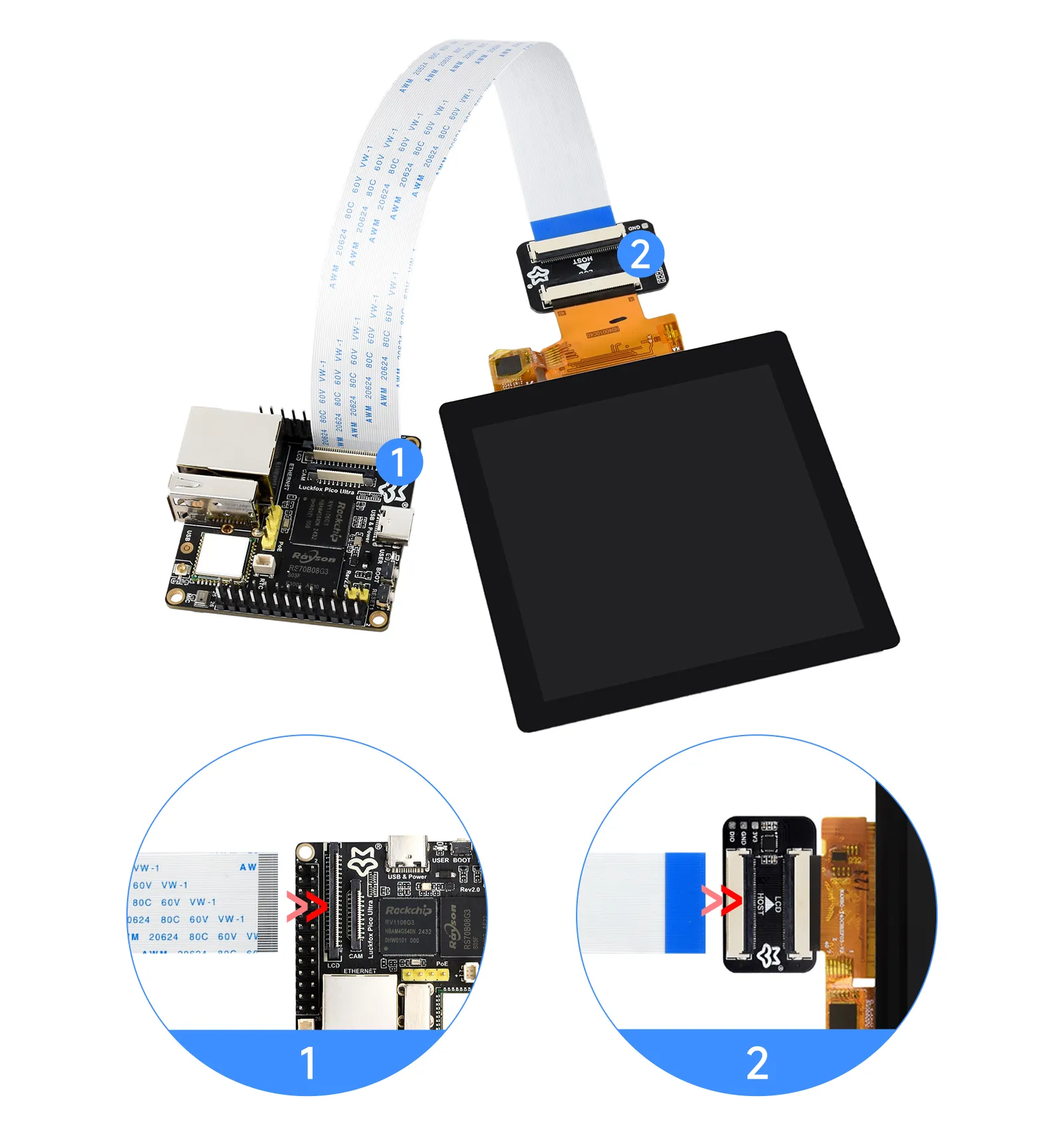

屏幕：Luckfox Pico Ultra 按图示接入屏幕

xxx

注意： 接入屏幕时请断电操作，在上电前请再次检查是否接入正常，错误的连接会导致屏幕或者 Luckfox Pico Ultra 损坏。

分辨率切换演示

开机后，当 LED 指示灯稳定闪烁且画面显示 LOGO 但未居中时，说明当前分辨率与屏幕不匹配。网盘提供的镜像默认分辨率为 720x720。若您使用的是 480x480 分辨率的屏幕，可在开发板启动完成后，按下 BOOT 按键进行分辨率切换。触摸功能默认关闭，如需启用，请前往 luckfox-config 中手动开启。

DRM 测试

RGB 屏幕可以使用 Framebuffer 框架或 DRM 框架进行控制。使用 buildroot 系统自带的 modetest 工具可以获取 DRM 的 Connectors ID 和 CRTCS ID 用于显示测试。

Luckfox Pico Ultra 使用 Ubuntu 系统需要安装 modetest 工具（buildroot系统默认已安装）

# 确保 Luckfox Pico Ultra 成功连接网络
sudo apt-get update
sudo apt-get install libdrm-dev
sudo apt-get install libdrm-tests

modetest 获取 Connector ID
modetest 获取 CRTCS ID

执行测试程序显示色块

modetest -M rockchip -s <Connector ID>@<CRTCS ID>:<显示分辨率>

示例：

LF40-480480-ARK
```
modetest -M rockchip -s 70@66:480x480
```
LF40-720720-ARK
```
modetest -M rockchip -s 70@66:720x720
```

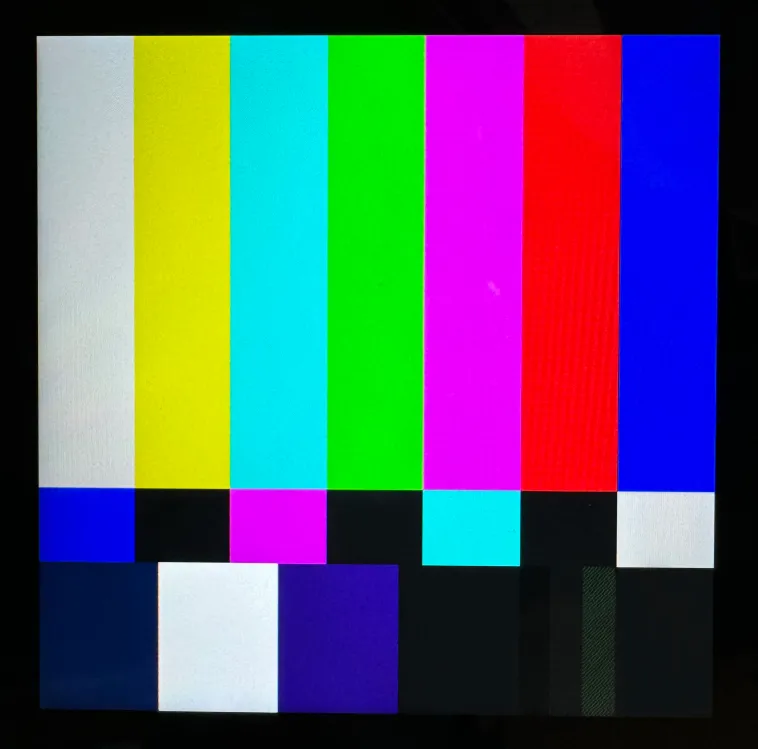

显示效果

LVGL 示例程序测试

下载示例程序的可执行文件(luckfox_lvgl_demo)，上传到开发板。

scp luckfox_lvgl_demo root@192.168.10.128:/root #结合自己实际的 eth0 地址替换命令中的 IP 地址
或
adb push .\luckfox_lvgl_demo /root

开启触摸，配置仅支持 GT911 触摸芯片，触摸屏配置需要重启后才能生效。
- 在开发板终端输入luckfox-config，进入 Compatible Devices -> TouchScreen 界面，选中 enable 使能会进入触摸屏I2C地址配置界面，根据实际情况选择，通常选择 0x14 项。
- 如果有其他 I2C3 引脚被使用，无法配置触摸屏，防止触摸屏的使能和禁用影响 I2C3 正在运行的任务。
- 如果需要配置的引脚被复用为其他功能并标记，选中 enable 使能会显示提示信息，需要禁用冲突的配置才能成功使能。
- 天线：LVGL 的示例程序可以进行 WIFI 连接（仅限 Luckfox Pico Ultra W），需要接入WIFI天线才能正常使用。
- 喇叭：LVGL 的示例程序可以进行音乐播放，需要接入喇叭才能正常播放。
- 可执行文件的上传运行

1. 示例程序

LVGL示例程序源码获取（在虚拟机或者Ubuntu主机上进行交叉编译）。
```
git clone https://github.com/LuckfoxTECH/luckfox_pico_lvgl_example.git
```

交叉编译示例程序。

# 编译环境：WSL2 Ubuntu 22.02
mkdir build
cd build
export LUCKFOX_SDK_PATH=<Luckfox Pico SDK 的绝对地址>
cmake ..
make -j

最终编译生成的可执行文件： luckfox_lvgl_demo

使用 adb 或者 scp 命令将文件上传到 Luckfox Pico Ultra 上，如果需要播放音乐请将准备播放的 .mp3 音频文件统一放置到 /music 文件夹中（如果没有该文件夹使用 mkdir 命令创建，缺少文件夹或者文件夹中没有 .mp3 文件都无法正常运行音乐播放功能）。由于开机默认运行的 RKIPC 程序会占用音频的使用，需要进行强制关闭后才可以执行测试程序。
```
RkLunch-stop.sh
chmod a+x ./luckfox_lvgl_demo
./luckfox_lvgl_demo
```
- Luckfox Pico Ultra LVGL 示例程序主界面。

2. DPI 接口

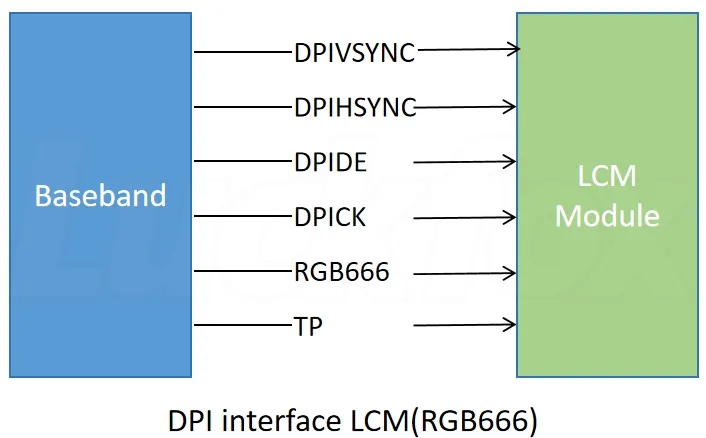

RGB 接口也被称为 DPI（Display Pixel Interface）接口，采用普通的同步、时钟、信号线来传输特定数据，采用 IIC 等控制线完成命令控制，DPI接口信号线：

DPIVSYNC (Vertical Sync): 垂直同步信号，用于指示一帧图像的开始。
DPIHSYNC (Horizontal Sync): 水平同步信号，用于指示一行像素的开始。
DPIDE (Data Enable): 数据有效信号，用于指示当前传输的数据是有效的像素数据。
DPICK (Clock): 像素时钟信号，用于同步数据传输。
数据线: 多条并行数据线（如DPI_DATA0, DPI_DATA1, ...），用于传输像素数据。

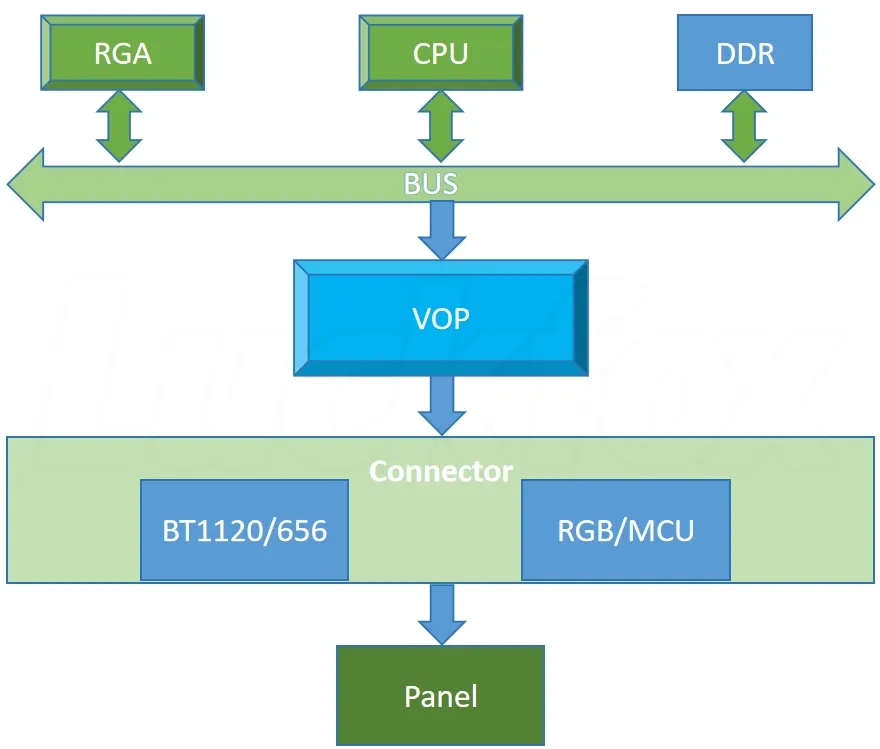

3. Rockchip 平台显示子系统（DSS）

显示子系统是Rockchip平台显示输出相关软硬件系统的统称，linux内核采用component框架来构建显示子系统，一个显示子系统由显示处理器（vop，video output processor）、接口控制器（mipi，lvds，hdmi、edp、dp、rgb、BT1120、BT656、I8080（MCU 显示接口）等)、液晶背光，电源等多个独立的功能模块构成。将在内存中的图像数据，转化为电信号送到显示设备称为显示控制器，比如早期的LCDC；后面进行了拓展，可以处理一些简单的图像，比如缩放、旋转、合成等，如瑞芯微的vop和博通的VideoCore都称为显示处理器。RV1106 采用的VOP1.0 ，整个显示系统的硬件框架如下图所示：

4. FBDEV 介绍

Linux 内核中常用的两类图形显示设备驱动框架分别是 DRM（Direct Rendering Manager）和 FBDEV（Framebuffer Device）。在 Framebuffer 驱动框架下，用户可以通过 /dev/fbX 接口直接操作显示设备的显存，进行标准文件操作（如 read, write, ioctl）。用户空间程序可以通过这些设备节点和 ioctl 调用来控制帧缓冲设备。Framebuffer 提供基本的 2D 图形操作，如点、线、矩形的绘制，支持多种像素格式和分辨率。缺点是它不支持现代图形硬件的高级功能，如硬件加速和 3D 渲染。

5. DRM 介绍

DRM 全称是 Direct Rendering Manager，进行显示输出管理、buffer 分配、帧缓冲。对应的 userspace 库为 libdrm，libdrm 库提供了一系列友好的控制封装，使用户可以方便的进行显示的控制和 buffer 申请。DRM 的设备节点为 "/dev/dri/cardX"， X 为 0-15 的数值，默认使用的是 /dev/dri/card0。 Rockchip 平台从 Linux 4.4 内核开始，显示驱动全部切到 DRM 显示框架。

5.1 DRM 与 framebuffer 的区别

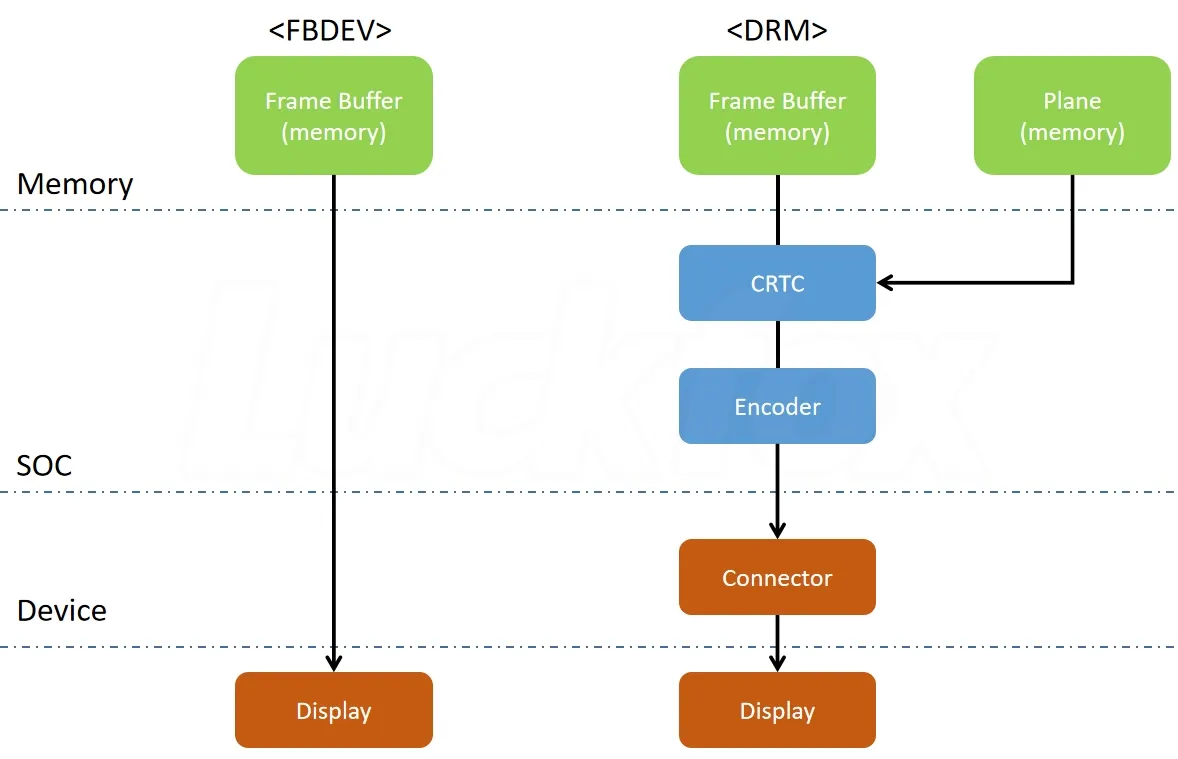

下图是 FBDEV 和 DRM 连接到设备端最终显示过程对比：

6. DRM 基本概念

为了方便管理显示通路上的各种硬件模块，DRM 定义了以下几个概念：

基本概念	说明
CRTC	显示控制器；RGB timing的产生，以及显示数据的更新，都需要访问Dislay Controller硬件寄存器，因此放在Display Controller驱动中在Rockchip平台里对应SoC内部的vop模块
Plane	图层，在 rockchip 平台是 SOC 内部 VOP（LCDC）模块 win 图层的抽象
Encoder	输出转换器，指 RGB、LVDS、DSI、eDP、DP、HDMI、CVBS、VGA 等显示接口
Connector	连接器，指 encoder 和 panel 之间交互的接口部分
Bridge	桥接设备，一般用于注册 encoder 后面另外再接的转换芯片，如 DSI2HDMI 转换芯片
Panel	泛指屏，各种 LCD 显示设备的抽象
GEM	DRM 下 buffer 管理和分配，类似 ION、DMA BUFFER

7. DRM 框架介绍

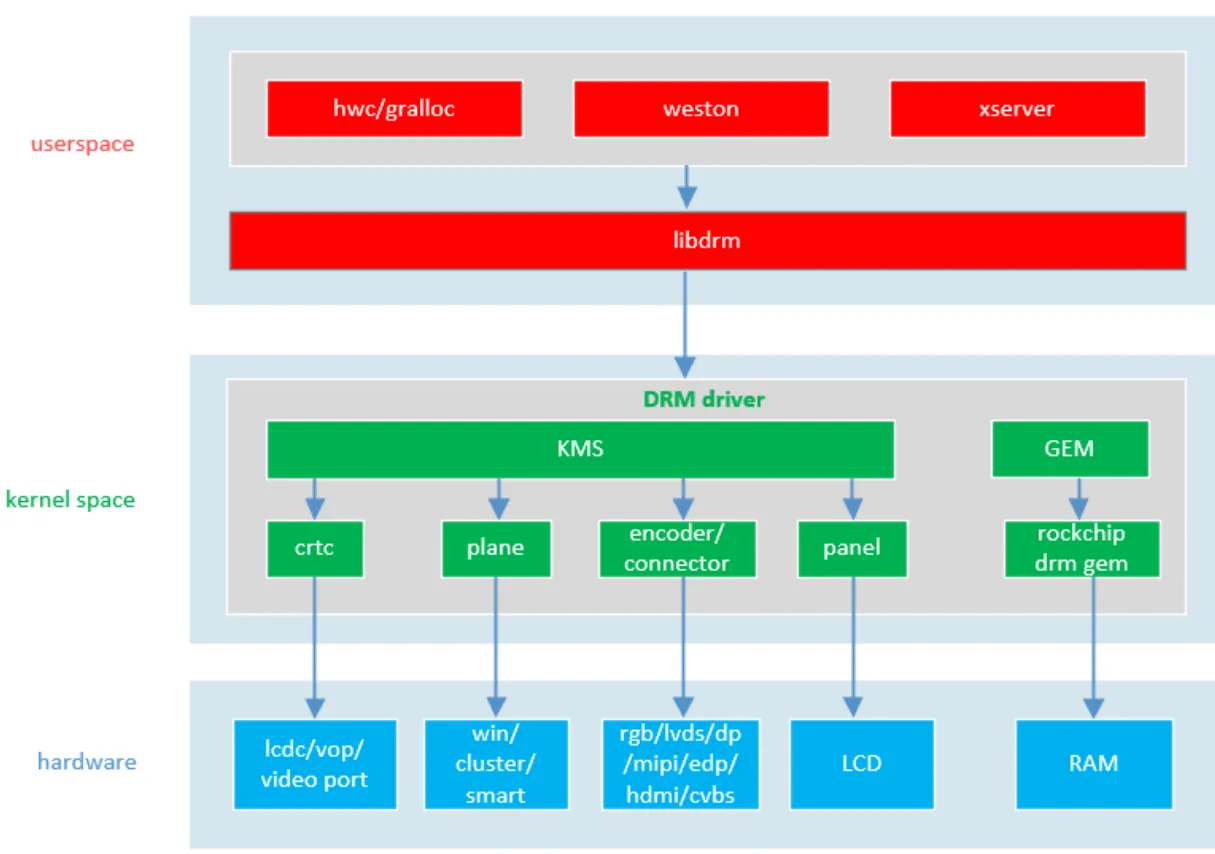

DRM 驱动和 libdrm 的交互过程：

7.1 Libdrm

在 DRM 框架中，libdrm（Direct Rendering Manager library）是一个用户空间库。，提供了DRM驱动的用户空间接口；对底层接口进行封装，向上层应用程序提供通用的API接口，本质上是对各种ioctl接口进行封装。

7.2 KMS

KMS（Kernel Mode Setting）使内核直接管理显示模式和分辨率，提高了系统的稳定性和性能。KMS 包含 CRTC（Cathode Ray Tube Controller），用于控制显示扫描；Plane，用于管理图形数据层；Encoder，将图形数据转换为适当的输出信号；以及 Connector，连接显示设备，如显示器或电视。

7.3 GEM

GEM（Graphics Execution Manager）负责显存的分配和管理，提供高效的显存操作机制。它与 DRM 的其他组件，如 Plane、CRTC 和 Panel 协同工作，以确保图形数据在显存中的高效传输和渲染，支持硬件加速和现代图形硬件的高级功能。

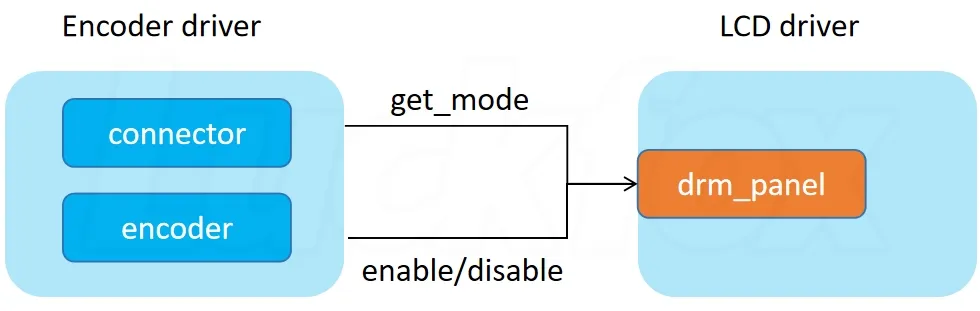

7.4 drm_panel

drm_panel 是 DRM（Direct Rendering Manager）框架中的一个重要概念，尽管它不像 drm_crtc、drm_connector、drm_plane 等直接被认为是对象，但它的存在降低了LCD驱动与encoder驱动之间的耦合度。drm_panel它是一堆回调函数的集合，这些回调函数允许显示驱动程序和其他部分（如 encoder 驱动程序）与显示面板进行交互。

8. 驱动模块路径

linux内核将DRM驱动相关的代码都放在drivers/gpu/drm目录下，驱动部分内容作为了解即可。

驱动	文件位置
core	drivers/gpu/drm/rockchip/rockchip_drm_drv.c
framebuffer	drivers/gpu/drm/rockchip/rockchip_drm_fb.c
vop	drivers/gpu/drm/rockchip/rockchip_drm_vop.c drivers/gpu/drm/rockchip/rockchip_vop_reg.c drivers/gpu/drm/rockchip/rockchip_drm_vop2.c /drivers/gpu/drm/rockchip/rockchip_vop2_reg.c
rgb	drivers/gpu/drm/rockchip/rockchip_rgb.c
panel	drivers/gpu/drm/panel/panel-simple.c
	drivers/gpu/drm/drm_panel.c

9. DRM 驱动入口

平台驱动（Platform Driver）和设备的匹配，这里是直接比较驱动和设备的字段，看看是否相同。通过 compatible 属性，内核会将 simple-panel 驱动与设备树中的 panel 节点进行匹配。

static struct platform_driver panel_simple_platform_driver = {
        .driver = {
                .name = "panel-simple",
                .of_match_table = platform_of_match,
        },
        .probe = panel_simple_platform_probe,
        .remove = panel_simple_platform_remove,
        .shutdown = panel_simple_platform_shutdown,
};

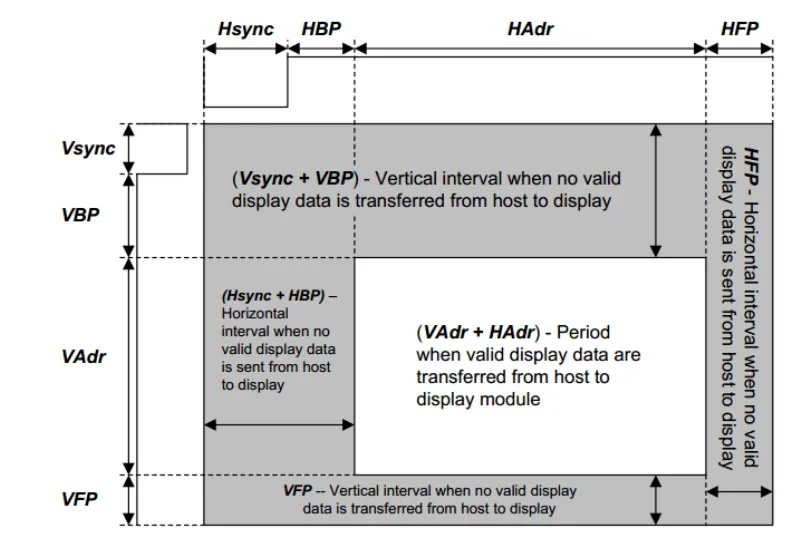

驱动的 probe 函数会检查 display-timings 节点，并解析其中的时序参数。根据解析得到的时序参数，驱动会配置显示控制器，以确保面板能够正确显示。

static int panel_simple_of_get_desc_data(struct device *dev,
                                         struct panel_desc *desc)
{
        struct device_node *np = dev->of_node;
        u32 bus_flags;
        const void *data;
        int len;
        int err;

        if (of_child_node_is_present(np, "display-timings")) {
                struct drm_display_mode *mode;

                mode = devm_kzalloc(dev, sizeof(*mode), GFP_KERNEL);
                if (!mode)
                        return -ENOMEM;

                if (!of_get_drm_display_mode(np, mode, &bus_flags,
                                             OF_USE_NATIVE_MODE)) {
                        desc->modes = mode;
                        desc->num_modes = 1;
                        desc->bus_flags = bus_flags;
                }

设备树中定义的面板节点会被panel-simple驱动探测到，panel_simple_platform_probe函数会读取设备树中的面板描述信息，并通过panel_simple_probe 函数进行面板初始化和注册。

static int panel_simple_platform_probe(struct platform_device *pdev)
{
        struct device *dev = &pdev->dev;
        const struct of_device_id *id;
        const struct panel_desc *desc;
        struct panel_desc *d;
        int err;

        id = of_match_node(platform_of_match, pdev->dev.of_node);
        if (!id)
                return -ENODEV;

        if (!id->data) {
                d = devm_kzalloc(dev, sizeof(*d), GFP_KERNEL);
                if (!d)
                        return -ENOMEM;

                err = panel_simple_of_get_desc_data(dev, d);
                if (err) {
                        dev_err(dev, "failed to get desc data: %d\n", err);
                        return err;
                }
        }

        desc = id->data ? id->data : d;

        return panel_simple_probe(&pdev->dev, desc);
}

注册过程中，drm_panel_init和drm_panel_add函数会将面板初始化并注册到 DRM 框架中，使其成为 DRM 子系统的一部分，供其他 DRM 组件使用。

void drm_panel_init(struct drm_panel *panel, struct device *dev,
                    const struct drm_panel_funcs *funcs, int connector_type)
{
        INIT_LIST_HEAD(&panel->list);
        panel->dev = dev;
        panel->funcs = funcs;
        panel->connector_type = connector_type;
}
EXPORT_SYMBOL(drm_panel_init);

/**
 * drm_panel_add - add a panel to the global registry
 * @panel: panel to add
 *
 * Add a panel to the global registry so that it can be looked up by display
 * drivers.
 */
void drm_panel_add(struct drm_panel *panel)
{
        mutex_lock(&panel_lock);
        list_add_tail(&panel->list, &panel_list);
        mutex_unlock(&panel_lock);
}
EXPORT_SYMBOL(drm_panel_add);

DRM 驱动模块入口函数为rockchip_drm_init，位于drivers/gpu/drm/rockchip/rockchip_drm_drv.c：

#define ADD_ROCKCHIP_SUB_DRIVER(drv, cond) { \
        if (IS_ENABLED(cond) && \
            !WARN_ON(num_rockchip_sub_drivers >= MAX_ROCKCHIP_SUB_DRIVERS)) \
                rockchip_sub_drivers[num_rockchip_sub_drivers++] = &drv; \
}

static int __init rockchip_drm_init(void)
{
        int ret;

        num_rockchip_sub_drivers = 0;
#if IS_ENABLED(CONFIG_DRM_ROCKCHIP_VVOP)
        ADD_ROCKCHIP_SUB_DRIVER(vvop_platform_driver, CONFIG_DRM_ROCKCHIP_VVOP);
#else
        ADD_ROCKCHIP_SUB_DRIVER(vop_platform_driver, CONFIG_ROCKCHIP_VOP);
        ...
        ADD_ROCKCHIP_SUB_DRIVER(rockchip_rgb_driver, CONFIG_ROCKCHIP_RGB);
        ...

#endif
        ret = platform_register_drivers(rockchip_sub_drivers,
                                        num_rockchip_sub_drivers);
        if (ret)
                return ret;

        ret = platform_driver_register(&rockchip_drm_platform_driver);
        if (ret)
                goto err_unreg_drivers;

        rockchip_gem_get_ddr_info();

        return 0;

err_unreg_drivers:
        platform_unregister_drivers(rockchip_sub_drivers,
                                    num_rockchip_sub_drivers);
        return ret;
}

在前面的内核配置中我们已经打开CONFIG_ROCKCHIP_VOP和CONFIG_ROCKCHIP_RGB，所以此步将vop_platform_driver和rockchip_rgb_driver驱动添加到数组rockchip_sub_drivers中
通过platform_register_drivers注册多个驱动和注册rockchip_drm_platform_driver

平台驱动（Platform Driver）和设备的匹配，这里是直接比较驱动和设备的字段，看看是否相同。rockchip-drm平台驱动rockchip-drm 是一个针对 Rockchip 芯片的 DRM 驱动，它主要用于管理和控制显示子系统。

static struct platform_driver rockchip_drm_platform_driver = {
       .probe = rockchip_drm_platform_probe,
       .remove = rockchip_drm_platform_remove,
       .shutdown = rockchip_drm_platform_shutdown,
       .driver = {
               .name = "rockchip-drm",       //此字段为device和driver匹配的最后一种方式
               .of_match_table = rockchip_drm_dt_ids,
               .pm = &rockchip_drm_pm_ops,
       },
};

of_match_table用于设备树匹配，匹配设备树中compatible = "rockchip,display-subsystem"的设备节点：

static const struct of_device_id rockchip_drm_dt_ids[] = {
        { .compatible = "rockchip,display-subsystem", },
        { /* sentinel */ },
};

在第二步内核中有platform设备和platform驱动匹配，会调用到platform_driver里的成员.probe，在这里就是rockchip_drm_platform_probe函数：

static int rockchip_drm_platform_probe(struct platform_device *pdev)
{
        struct device *dev = &pdev->dev;
        struct component_match *match = NULL;
        int ret;

        ret = rockchip_drm_platform_of_probe(dev);
#if !IS_ENABLED(CONFIG_DRM_ROCKCHIP_VVOP)
        if (ret)
                return ret;
#endif

        match = rockchip_drm_match_add(dev);
        if (IS_ERR(match))
                return PTR_ERR(match);

        ret = dma_coerce_mask_and_coherent(dev, DMA_BIT_MASK(64));
        if (ret)
                goto err;

        ret = component_master_add_with_match(dev, &rockchip_drm_ops, match);
        if (ret < 0)
                goto err;

        return 0;
err:
        rockchip_drm_match_remove(dev);

        return ret;
}

ret = rockchip_drm_platform_of_probe(dev);：校验display-subsystem设备节点的属性ports是否有效
match = rockchip_drm_match_add(dev);：构建一个带release函数的component_match
ret = component_master_add_with_match(dev, &rockchip_drm_ops, match);：向系统注册一个aggregate_device,触发执行rockchip_drm_ops.bind，即rockchip_drm_bind，该函数用于绑定设备并初始化DRM驱动

总结：

设备树匹配：设备树中定义的面板节点通过设备树匹配机制与 panel-simple 驱动关联。内核启动时，rockchip-drm 平台驱动也会匹配设备树节点。驱动查找并解析设备树中的 ports 和 iommus 节点，以获取显示管道和内存管理单元的信息。
面板驱动初始化：panel_simple_platform_probe 函数读取设备树中的面板描述信息，并通过 panel_simple_probe 函数进行面板初始化和注册。在此过程中，调用 drm_panel_init 和 drm_panel_add 函数将面板初始化并注册到 DRM 框架中，使其成为 DRM 子系统的一部分，供其他 DRM 组件使用。
注册组件：rockchip-drm 使用 component_master_add_with_match 函数将其注册到组件框架中。通过设置 rockchip_drm_ops，定义了 bind 和 unbind 操作，这些操作将在组件初始化和注销时调用。
添加子组件：各个子组件（例如 VOP、HDMI、MIPI DSI 等）使用 component_add 函数添加到组件框架中。每个子组件都有对应的 component_ops 结构体，定义其自身的 bind 和 unbind 操作。
绑定组件：当 master 组件（即 rockchip-drm）匹配到所有子组件后，会调用其 bind 回调函数。在 bind 回调函数中，执行各个子组件的初始化和配置。
注册到 DRM 核心：rockchip-drm 驱动在内核模块加载时通过 drm_dev_register 函数注册 DRM 设备。在此过程中，drm_dev_register 会调用 drm_minor_register 注册字符设备。drm_minor_register 函数负责创建字符设备并添加到 /dev/dri 目录下，最终创建设备节点，如 /dev/dri/card0。

想了解更多具体内容，需自己进入源码目录（drivers/gpu/drm）阅读理解。

10. RGB 屏幕系统配置

10.1 内核配置

Luckfox Pico Ultra 驱动 RGB 需要在内核设置中打开 VOP 驱动支持和 RGB 驱动支持（默认打开）。

在 luckfox-pico SDk 根目录下打开 kernel 的 menuconfig 配置页面。

# Buildroot 系统
./build.sh kernelconfig
# Ubuntu 系统
sudo ./build.sh kernelconfig

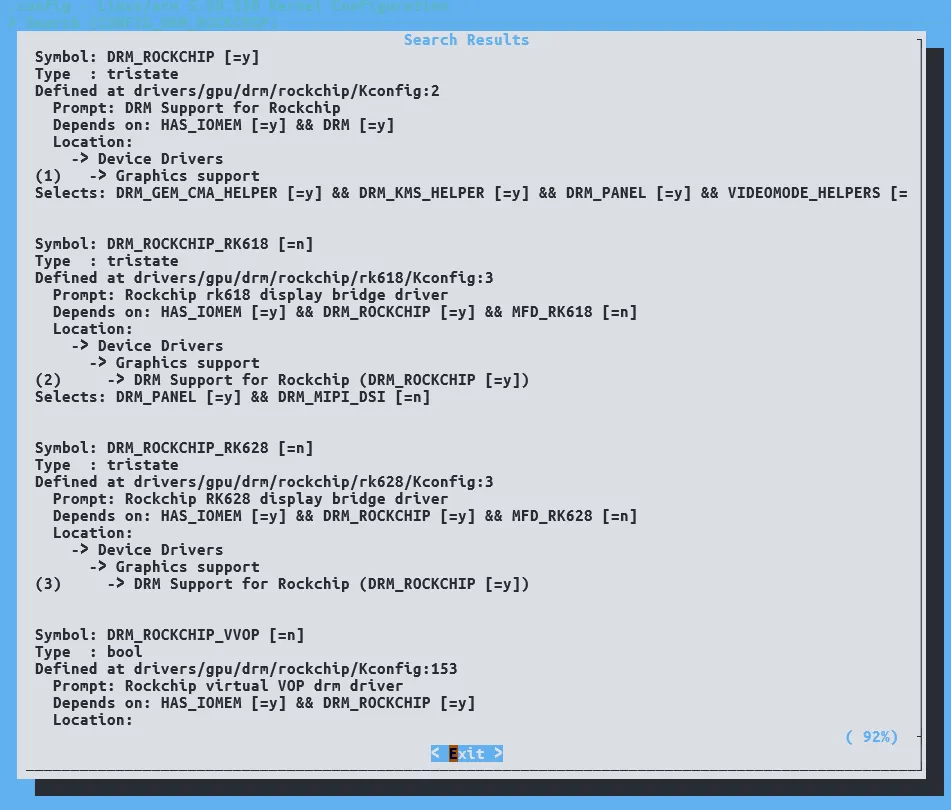

输入 “/” 搜索 CONFIG_DRM_ROCKCHIP 选择第一项。

配置 DRM Support for Rockchip ，输入 “y” 打开 Rockchip VOP driver 和 Rockchip RGB support。

Device Drivers --->
 Graphics support --->
      <*> Direct Rendering Manager (XFree86 4.1.0 and higher DRI support)  --->
      <*>  DRM Support for Rockchip (DRM_ROCKCHIP [=y])
      [ ]   Support 3D cubic LUT
      [ ]   Rockchip DRM debug
      [ ]   Rockchip DRM direct show
      [*]   Rockchip VOP driver
      [ ]   Rockchip VOP2 driver
      [ ]   Rockchip specific extensions for Analogix DP driver
      [ ]   Rockchip cdn DP
      [ ]   Rockchip TVE support
      [ ]   Rockchip specific extensions for Synopsys DW HDMI
      [ ]   Rockchip specific extensions for Synopsys DW MIPI DSI
      [ ]   Rockchip specific extensions for Synopsys DW DPTX
      [ ]   Rockchip specific extensions for Innosilicon HDMI
      [ ]   Rockchip LVDS support
      [*]   Rockchip RGB support
      [ ]   Rockchip specific extensions for RK3066 HDMI
      [ ]   Rockchip Virtual connector driver for HDMI/DP/DSI
      [ ]   Rockchip virtual VOP drm driver< >   Synopsis Designware HDCP2 interface

在 luckfox-pico Sdk 根目录下执行命令编译生成 boot.img。
```
# Buildroot 系统
./build.sh kernel
# Ubuntu 系统
sudo ./build.sh kernel
```
注意： 建议在修改好 RGB 屏幕和电容触摸屏的设备树后再编译烧录 boot.img。

10.2 设备树设置

RGB 和 VOP 配置

在 Luckfox Pico Ultra 上与 RGB 显示的相关设备树设置已经在 <Luckfox Pico Sdk Path>/sysdrv/source/kernel/arch/arm/boot/dts/rv1106-luckfox-pico-ultra-ipc.dtsi 中默认打开。

&display_subsystem {
        status = "okay";
        logo-memory-region = <&drm_logo>;
};

&rgb {
        status = "okay";
        pinctrl-names = "default";
        pinctrl-0 = <&lcd_pins>;

        ports {
                rgb_out: port@1 {
                        reg = <1>;
                        #address-cells = <1>;
                        #size-cells = <0>;

                        rgb_out_panel: endpoint@0 {
                                reg = <0>;
                                remote-endpoint = <&panel_in_rgb>;
                        };
                };
        };
};

&rgb_in_vop {
        status = "okay";
};

&route_rgb {
  status = "okay";
};

&vop {
        status = "okay";
};

注意： 如果需要取消 RGB 屏幕的使用，可以将 &rgb 节点的 status 修改为 “disabled”，防止打算使用的外设引脚被复用为 lcd 引脚。在使能 RGB 屏幕时，请不要将相关引脚复用为其它功能或接入其它外设。

CMA 配置

使用 LF40-720720-ARK 时由于默认分配的 CMA 大小不够，需要额外申请 10MB 内存作为 CMA 才能正常显示图像。CMA 是从内存中申请的，会导致可使用的内存大小减少，在不需要使用 LF40-720720-ARK 时可以将 <luckfox-pico SDK>/ sysdrv/source/kernel/arch/arm/boot/dts/rv1106-luckfox-pico-ultra-ipc.dtsi 下的 reserved-memory/linux,cma 节点注释掉，释放内存资源。

    reserved-memory {
        #address-cells = <1>;
        #size-cells = <1>;
        ranges;
        drm_logo: drm-logo@00000000 {
            compatible = "rockchip,drm-logo";
            reg = <0x0 0x0>;
        };
        //linux,cma {
        //    compatible = "shared-dma-pool";
        //    inactive;
        //    reusable;
        //    size = <0xA00000>;
        //    linux,cma-default;
        //};
    };

panel 配置除了默认的设备树配置，需要额外配置主要是屏幕的 panel 节点。

在最新的 luckfox-pico SDK 中，最上层的 dts 文件已经软链接到 luckfox-pico SDK 根目录下的 config/dts_config 中，只需要对其进行修改就能覆盖 dtsi 中的设置，根据型号在 config/dts_config 中添加相应内容就可以完成设备树的配置。

LF40-720720-ARK 设备树配置

/**********RGB**********/
&panel {
  status = "okay";
  reset {
      status = "okay";
  };
  enable {
      status = "disabled";
  };
  display-timings {
      timing0: timing0 {
          clock-frequency = <30000000>;
          hactive = <720>;
          vactive = <720>;
          hback-porch = <44>;
          hfront-porch = <46>;
          vback-porch = <18>;
          vfront-porch = <16>;
          hsync-len = <2>;
          vsync-len = <2>;
          hsync-active = <0>;
          vsync-active = <0>;
          de-active = <0>;
          pixelclk-active = <0>;
      };
  };
};

LF40-480480-ARK 设备树配置

/**********RGB**********/
&panel {
    status = "okay";
    reset {
        status = "okay";
    };
    enable {
        status = "disabled";
    };
    display-timings {
        timing0: timing0 {
            clock-frequency = <16500000>;
            hactive = <480>;
            vactive = <480>;
            hback-porch = <10>;
            hfront-porch = <50>;
            vback-porch = <8>;
            vfront-porch = <8>;
            hsync-len = <4>;
            vsync-len = <10>;
            hsync-active = <0>;
            vsync-active = <0>;
            de-active = <0>;
            pixelclk-active = <1>;
        };
    };
};

10.2 DRM 测试

RGB 屏幕可以使用 Framebuffer 框架或 DRM 框架进行控制。使用 buildroot 系统自带的 modetest 工具可以获取 DRM 的 Connectors ID 和 CRTCS ID 用于显示测试。

Luckfox Pico Ultra 使用 Ubuntu 系统需要安装 modetest 工具（buildroot系统默认已安装）

# 确保 Luckfox Pico Ultra 成功连接网络
sudo apt-get update
sudo apt-get install libdrm-dev
sudo apt-get install libdrm-tests

modetest 获取 Connector ID
modetest 获取 CRTCS ID

执行测试程序显示色块

modetest -M rockchip -s <Connector ID>@<CRTCS ID>:<显示分辨率>

示例：

LF40-480480-ARK
```
modetest -M rockchip -s 70@66:480x480
```
LF40-720720-ARK
```
modetest -M rockchip -s 70@66:720x720
```

11. 电容触摸屏系统配置

LF40-720720-ARK 和 LF40-480480-ARK 都贴合了GT911电容触摸屏，使用 I2C 进行控制。

11.1 内核配置

Luckfox Pico Ultra 在控制触摸屏时会将 I2C 连接的 GT911 触摸屏设置为 input 设备，需要在内核中打开对应的驱动。

在 luckfox-pico Sdk 根目录下执行命令进入 kernel 的 menuconfig 界面。

# Buildroot 系统
./build.sh kernelconfig
# Ubuntu 系统
sudo ./build.sh kernelconfig

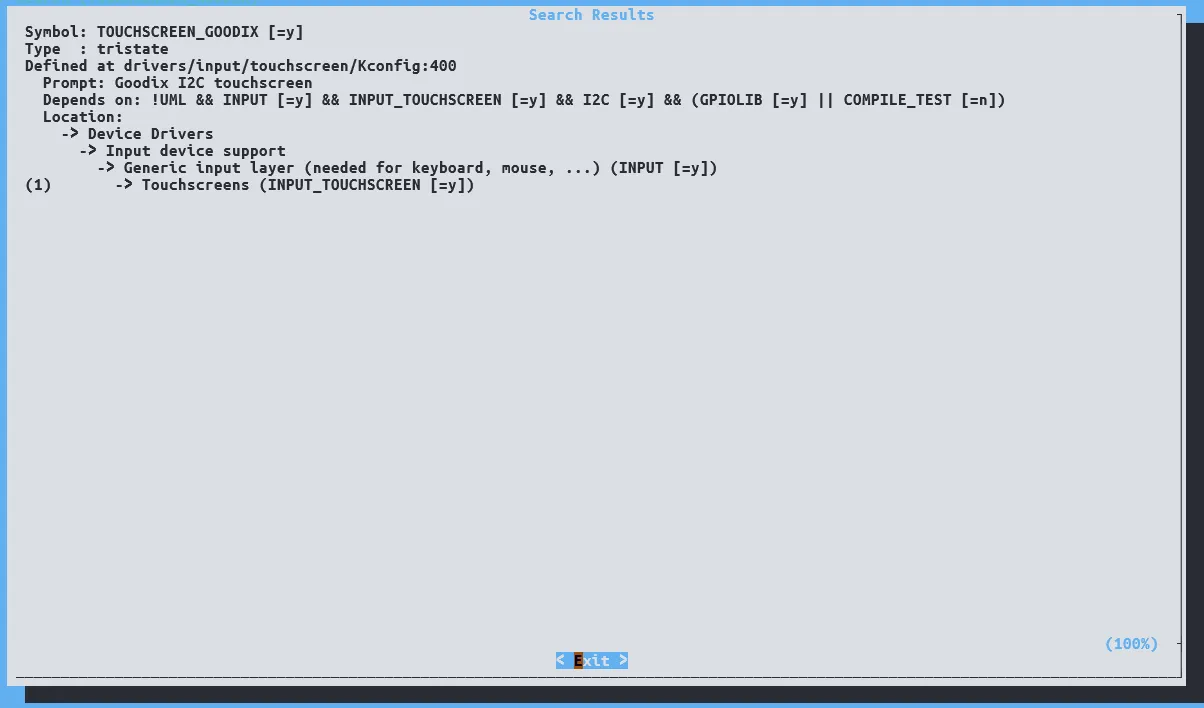

使用 “/” 进行搜索，搜索 TOUCHSCREEN_GOODIX 选择第一项

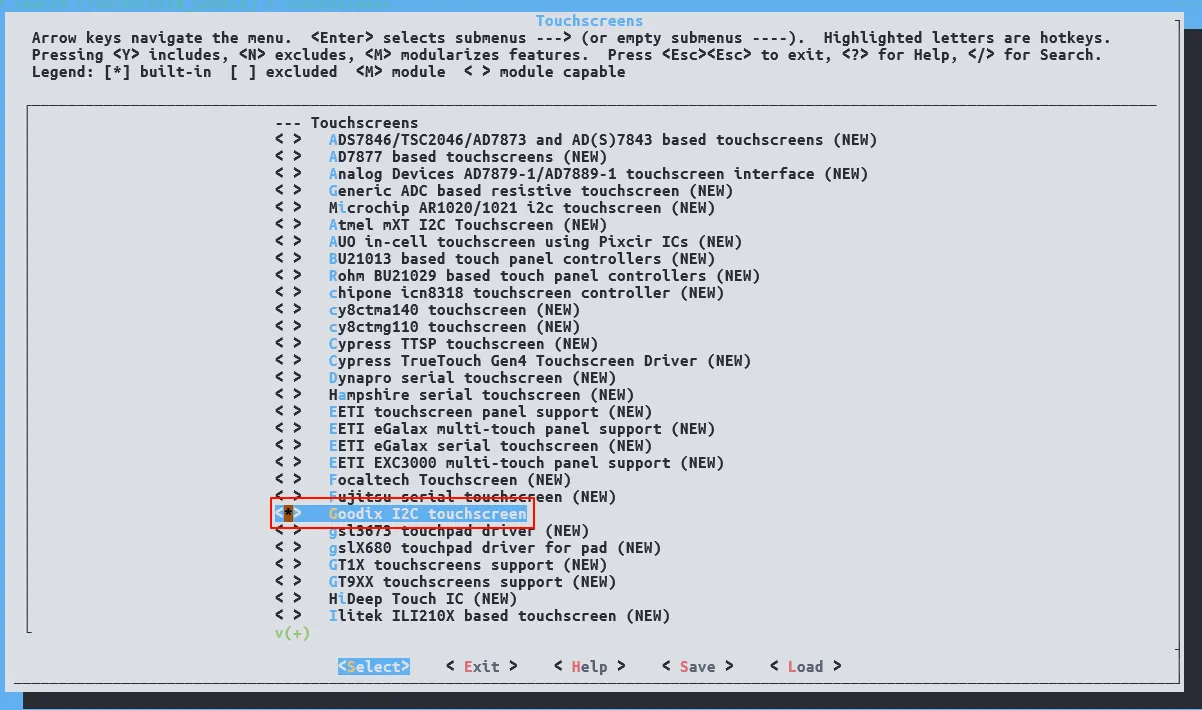

选中 Goodix I2C touchscreen 按下 “y” 键选中后保存退出
在 luckfox-pico Sdk 根目录下执行命令编译生成 boot.img。
```
# Buildroot 系统
./build.sh kernel
# Ubuntu 系统
sudo ./build.sh kernel
```
注意： 建议在修改好 RGB 屏幕和电容触摸屏的设备树后再编译烧录 boot.img。

11.2 设备树设置

GT911 触摸会根据上电时序配置不同的 I2C 地址，驱动加载成功后会与 GT911 通讯获取到电容触摸屏的分辨率数据，所以 LF40-720720-ARK 和 LF40-480480-ARK 的设备树配置一致。

GT911 设备树配置

/**********TouchScreen**********/
&i2c3 {
    status="okay";
    clock-frequency = <100000>;
    pinctrl-names = "default";
    pinctrl-0 = <&i2c3m2_xfer &tp_rst &tp_irq>;
    GT911:touchscreen {
      compatible = "goodix,gt911";
      reg = <0x14>;

      interrupt-parent = <&gpio0>;
      interrupts = <RK_PA3 IRQ_TYPE_EDGE_FALLING>;

      reset-gpios = <&gpio0 RK_PA4 GPIO_ACTIVE_LOW>;

  };
};

&pinctrl {
    Touchscreen{
        tp_rst:tp-rst {
            rockchip,pins = <0 RK_PA4 RK_FUNC_GPIO &pcfg_pull_up>;
        };

        tp_irq:tp-irq {
            rockchip,pins = <0 RK_PA3 RK_FUNC_GPIO &pcfg_pull_none>;
        };
    };

};

注意： GT911 触摸屏会占用 I2C3M2，请确保 I2C3 的其它组没有被使用。

11.3 触摸屏测试

11.3.1 i2c 测试

如果上电时序正确，那么 GT911 触摸屏会在 I2C3 的 0x14 地址上被识别到，GT911 的驱动会占用该地址。

使用 i2cdetect 命令查看 I2C3 的设备挂载情况。
```
i2cdetect -y 3
```
可以观察到 I2C3 的 0x14 地址会被标记 "UU"。

注意： 如果 I2C3 的 0x14 地址没有被识别到，可能是上电时序错误或接触不良，需要检查 FPC 软排线是否安装稳定。

11.3.2 hexdump 测试

GT911 触摸屏驱动在加载过程中会在 /dev/input 下创建 event 节点用于传递触摸信息，在 Luckfox Pico Ultra 上没有添加其它 input 设备的话， GT911 触摸屏对应节点通常是 /dev/input/event0。

Luckfox Pico Ultra 使用 ubuntu 系统需要安装 hexdump 工具（buildroot系统默认已安装）

# 确保 Luckfox Pico Ultra 成功连接网络
sudo apt-get update
sudo apt-get install bsdmainutils

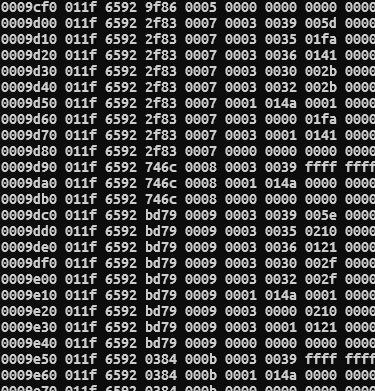

使用 hexdump 命令获取 GT911 传输信息。
```
hexdump /dev/input/event0
```
用手指触摸屏幕触发中断，此时打印的信息是 GT911 传递到 input 子系统的初始信息，需要通过整理才能获取到实际的坐标值。

注意： Luckfox Pico Ultra 上的 adc-key （对应 BOOT 按键）也被注册为 event 节点，如果 GT911 触摸屏驱动没有成功加载, 那么 /dev/input/event0 节点对应的是 adc-key ；如果有其它 input 设备的加载顺序较早，那么 GT911 触摸屏可能被加载到 /dev/input/event1 或其它节点上。

11.3.3 evtest 测试

如果需要观察触摸实际坐标数据和 input 设备更详细的信息可以通过在 buildroot 中添加 evtest 工具来进行测试，方便在有多个 input 设备时进行区分。

Luckfox Pico Ultra 系统自带 evtest 工具，可以跳过 2 ~ 6 步。
在 luckfox-pico SDK 根目录下执行命令进入 buildroot 的 menuconfig 界面。
```
./build.sh buildrootconfig
```

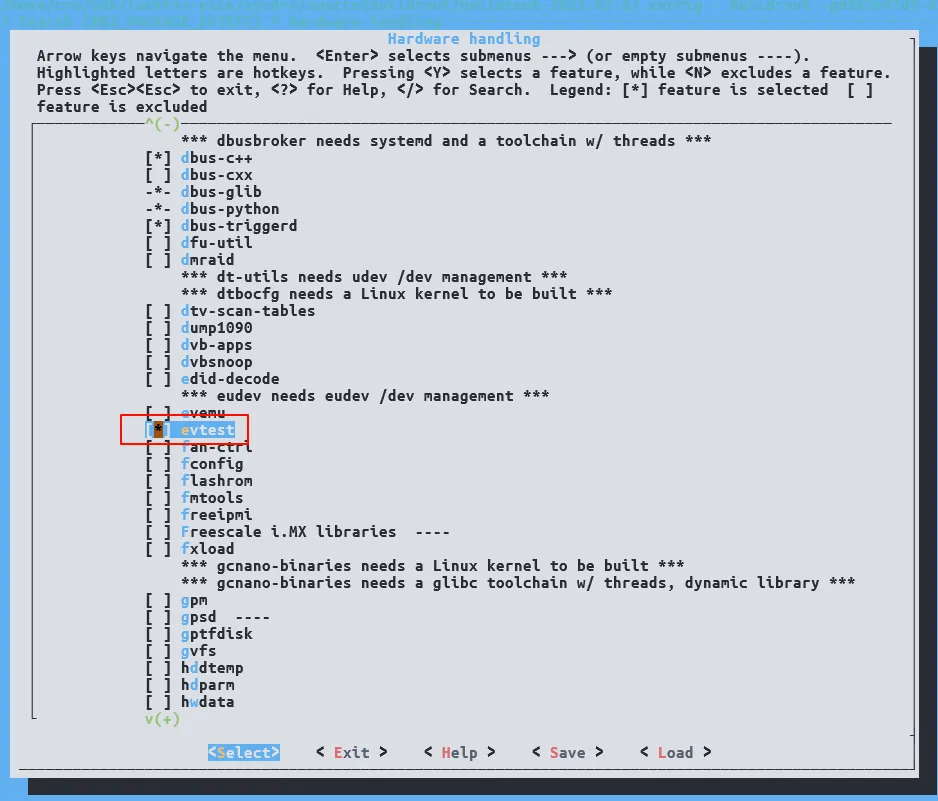

使用 “/” 进行搜索，搜索 BR2_PACKAGE_EVTEST 选择第一项
使用 “y” 将 evtest 打开后保存退出。

执行命令重新编译生成 rootfs.img。

# Buildroot 系统
./build.sh rootfs
./build.sh firmware

将新生成的 rootfs.img 烧写入 Luckfox Pico Ultra 中就可以使用 evtest 来测试 input 设备。

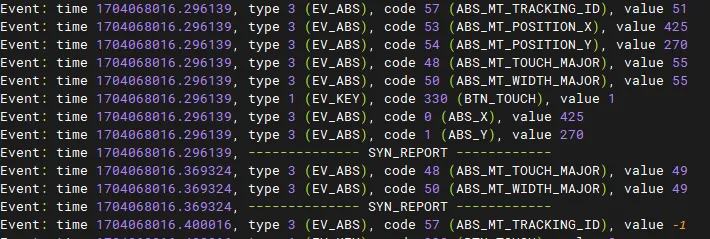

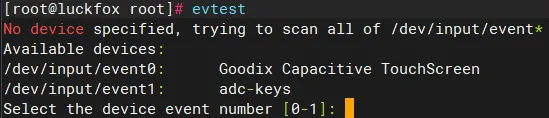

其中的 Goodix Capacitive TouchScreen 对应的就是 GT911 触摸屏，选中 0 回车就可以看到 GT911 触摸屏设备的相关信息，触摸屏幕就可以观察到触发的事件信息和坐标数据（ ABS_X 和 ABS_Y ）。

兼容平台​

快速上手​

硬件连接​

分辨率切换演示​

DRM 测试​

LVGL 示例程序测试​

1. 示例程序​

2. DPI 接口​

3. Rockchip 平台显示子系统（DSS）​

4. FBDEV 介绍​

5. DRM 介绍​

5.1 DRM 与 framebuffer 的区别​

6. DRM 基本概念​

7. DRM 框架介绍​

7.1 Libdrm​

7.2 KMS​

7.3 GEM​

7.4 drm_panel​

8. 驱动模块路径​

9. DRM 驱动入口​

10. RGB 屏幕系统配置​

10.1 内核配置​

10.2 设备树设置​

10.2 DRM 测试​

11. 电容触摸屏系统配置​

11.1 内核配置​

11.2 设备树设置​

11.3 触摸屏测试​

11.3.1 i2c 测试​

11.3.2 hexdump 测试​

11.3.3 evtest 测试​
