18.5inch Touch Monitor

1. 介绍​

18.5″便携式显示器，采用1920×1080全高清分辨率的100% sRGB高色域IPS面板，呈现细腻丰富的色彩，支持178°超广视角与最高120Hz刷新率，画面流畅自然。配备10点电容式触控，支持多指操作，触控响应灵敏。机身带有标准75mm M4 VESA安装孔，便于灵活安装与空间优化，兼容各类标准HDMI设备，广泛适用于多种应用场景。

2. 产品参数​

项目描述单位
产品型号18.5″ Portable Monitor/
尺寸18.5Inch
可视角度178Deg
分辨率1920 × 1080Pixels
产品尺寸423.19 (H) × 249.61 (V)mm
显示区域408.96 (H) × 230.04 (V)mm
色域100%sRGB
亮度250cd/m²
对比度1000:1/
背光调节OSD菜单调节/
刷新率120Hz
显示接口mini HDMI/Type-C/
电源输入5V
功耗11.1Watt

3.接口说明
​

4. 菜单按键说明​

4.1 按键说明​

菜单调节按键（滚轮）

  • 上滚：调节音量
  • 下滚：调节亮度
  • 按下：打开 OSD 主菜单 / 确认选项
  • 菜单中滚动：切换菜单项或调节数值

电源键

  • 短按（菜单外）：打开信号源选择面板（Auto / Type-C / HDMI）
  • 短按（菜单中）：退出菜单界面
  • 长按：开关背光

🔴 提示：一般情况下，屏幕上电后检测到有效信号会自动点亮，无需手动按键激活。

4.2 OSD 主菜单简介​

按下滚轮进入 OSD 主菜单后，可进行如下设置：

  • 图像：亮度、对比度、暗部平衡、游戏模式
  • 高级：UltraHDRMode、护眼模式、3D声音、瞄准器
  • 设置：信号选择、语言、图像比例、音量
  • 色温：6500K / 9300K / 自定义
  • OSD 设置：位置、透明度、菜单时间
  • 颜色效果：饱和度、色调、锐利度增强
  • 信息显示：当前信号源、分辨率、行频率、像素时钟
  • 重置：恢复出厂设置

5. 搭配树莓派使用​

5.1 软件配置​

支持Raspberry Pi OS/Ubuntu/Kali 和 Retropie系统。

  1. 将TF卡连接到PC。

  2. 从树莓派官网下载安装 Raspberry Pi Imager。

  3. 打开烧写器，选择要写入图像的 TF 卡(注意：最好移除其它U盘设备，以防将U盘文件擦除)。

  4. 预先配置系统，按住 CTRL+SHIFT+X(或点击右下角小齿轮)，设置完成点击保存即可。

  5. 单击烧录按钮，将数据写入TF卡。

  6. 烧录完成后，打开/boot/firmware/目录下的config.txt文件，将以下语句添加到config.txt文件末尾，然后保存退出。

    hdmi_group=2
    hdmi_mode=82
    hdmi_cvt 1920 1080 60 6 0 0 0

  7. 将TF卡插入树莓派。

5.2 硬件连接​

  1. 将5V 3A电源适配器连接到LCD的电源接口。
  2. 将 Type-C线连接到树莓派和屏幕的触摸接口。
  3. 将LCD的HDMI接口连接到树莓派的HDMI接口，给树莓派上电，稍等片刻，即可正常显示触摸。

6. 搭配PC机使用​

支持PC版Windows 11 / 10 / 8.1 / 8 / 7系统。

  1. 将5V 3A电源适配器连接到LCD的电源接口。
  2. 将 Type-C线连接到PC和LCD的触摸接口。
  3. 将LCD的HDMI接口连接到PC机的HDMI接口，大约等待几秒钟后，LCD正常显示触摸。

7. 搭配一线通功能的设备使用​

  1. 将5V 3A电源适配器连接到LCD的电源接口。

  2. 将LCD的全功能Type-C接口连接到设备的Type-C接口。稍等片刻，即可正常显示。

注意：您的设备型号需支持全功能Type-C有线投屏才可使用Type-C显示功能。

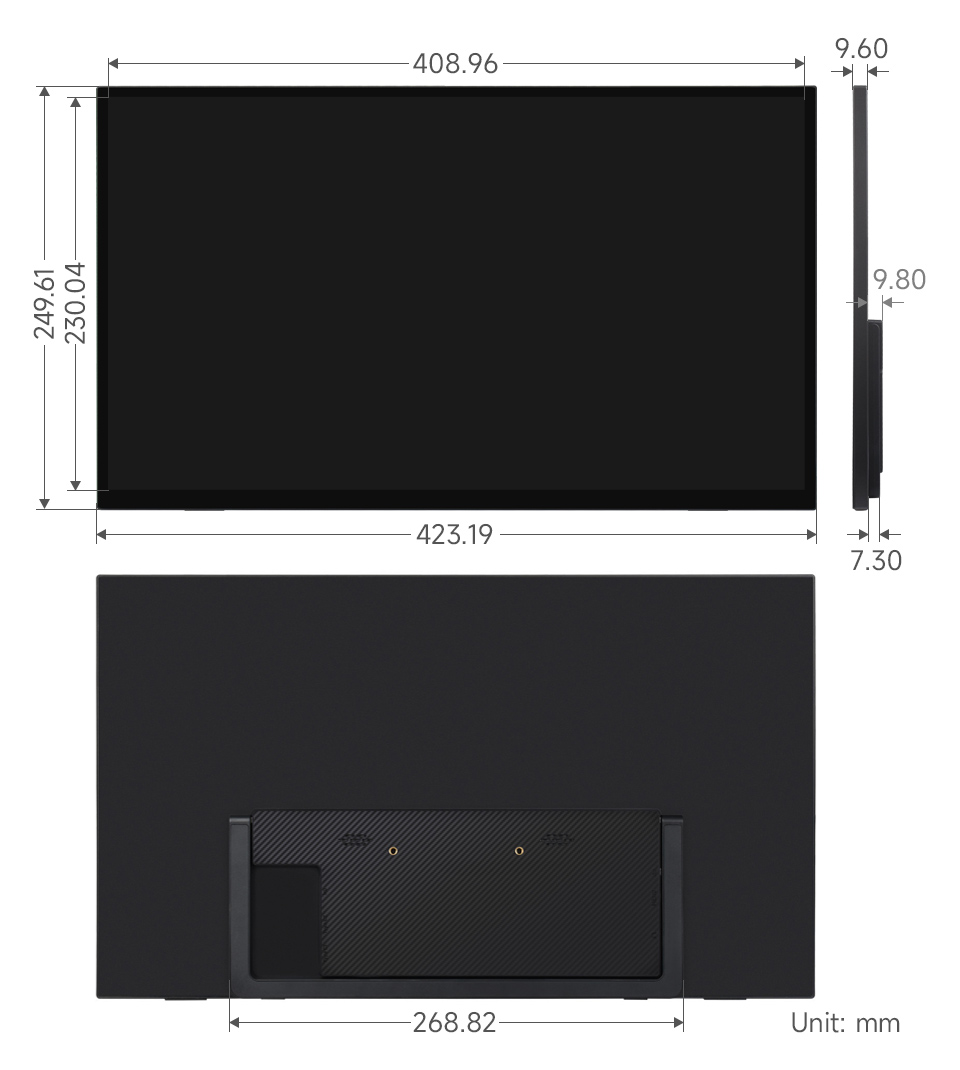

8. 外观尺寸
​

FAQ​

Q: 如何在 Windows 系统中启用 120Hz 刷新率？
💡: 一般情况下，Windows 系统会自动识别并设置显示器的最佳分辨率和刷新率。如果未能自动设置为 120Hz，请按照以下步骤手动调整：

调整 Windows 显示设置：

  • 进入 Windows 显示设置，选择 高级显示设置。
  • 在“选择显示器”下拉菜单中，选择 18.5" 便携显示器，点击显示适配器属性。
  • 在弹出的窗口中，切换到 监视器 选项卡，在 屏幕刷新率 下拉菜单中选择 120Hz。点击 应用 并确认更改。

注： 如果高级显示设置未显示 120Hz 选项，请检查以下几个方面

确保您的设备支持 120Hz 刷新率：

  • 显卡需要支持 120Hz 输出，确保设备配置满足要求。如果问题仍然存在，尝试更新显卡驱动程序。

确认使用的连接线和接口版本支持 120Hz：

  • 使用支持高刷新率的连接线（如 HDMI 1.4 或更高版本，或支持 DisplayPort 的 Type-C）。

为显示器提供稳定的电力供应：

  • 为确保显示器在 120Hz 刷新率下正常运行，请使用配套的 20W 外接电源适配器。
