产品特性

  • 9英寸DSI触控屏，电容式十点触摸控制
  • IPS显示面板，硬件分辨率为720×1280
  • 钢化玻璃触摸盖板，硬度可达6H
  • DSI接口驱动LCD，刷新率可达60Hz
  • 支持通过软件控制背光亮度
  • 铝合金背壳设计，纯被动散热设计

电气规格

参数最小值标准值最大值单位Note
输入电压4.755.005.30VNote 1
输入电流-0.94TBDANote 2
工作温度02560℃Note 3
存储温度-102570℃Note 3

Note 1：输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
Note 2：输入电流需≥0.94A，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
Note 3：请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。

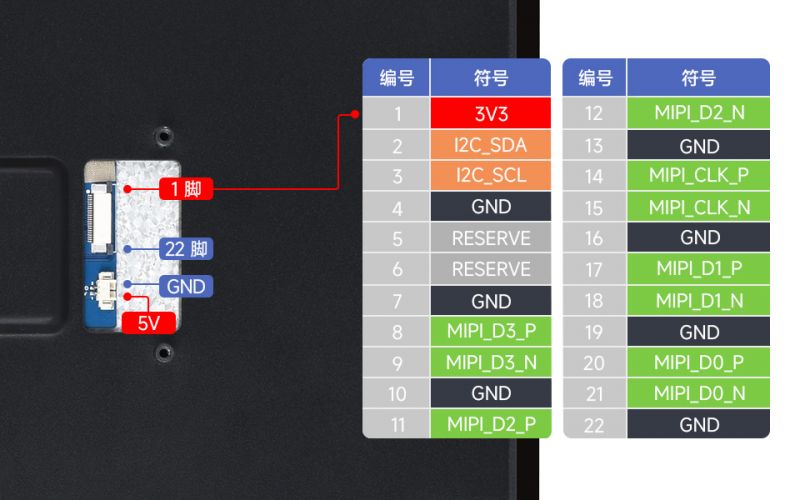

接口简介

Raspberry Pi使用说明​

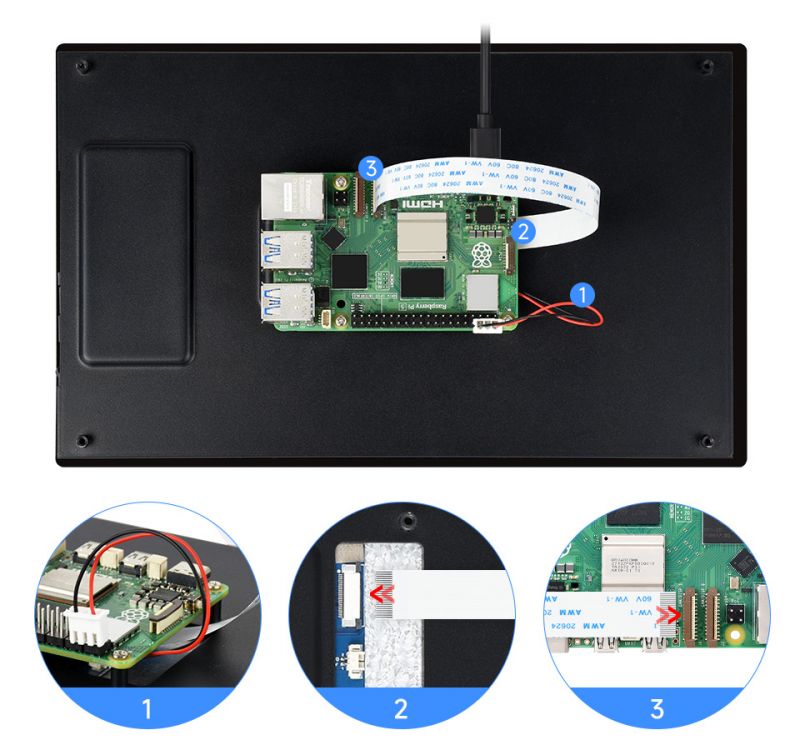

Pi5/CM5/CM4/CM3+/CM3 硬件连接​

  1. 使用"FFC 线 22PIN 200mm (异向) "排线，将显示屏的DSI接口连接到树莓派主板的22PIN DSI接口。

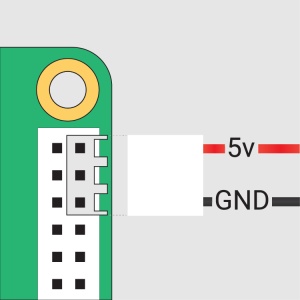

  2. 使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。
  3. 用M2.5螺丝将树莓派固定到显示屏上。
    安装效果如下：

    注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

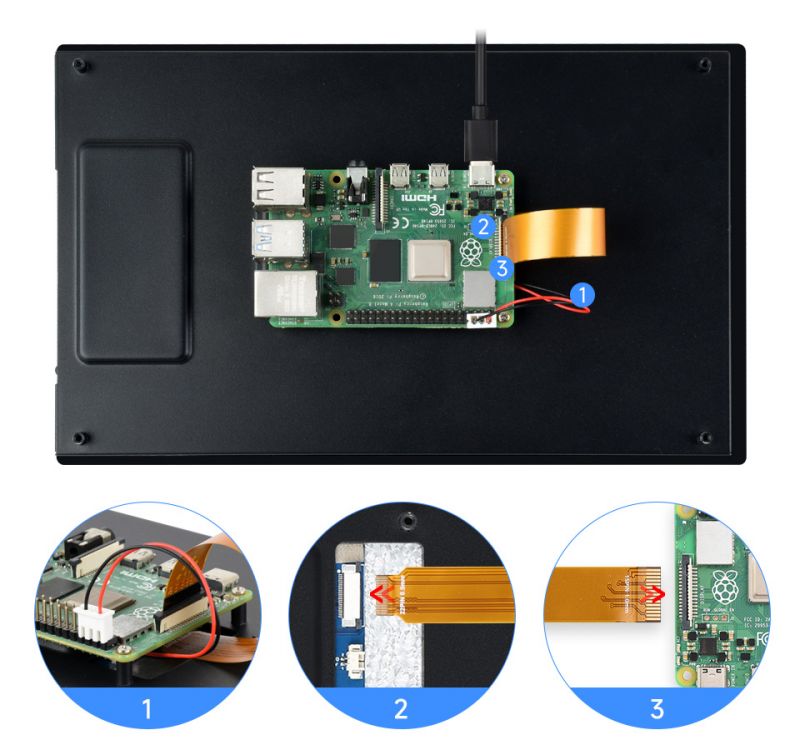

Pi4B/3B+/3B/3A+硬件连接​

  1. 使用"DSI-Cable-12cm"排线，将显示屏的DSI接口连接到树莓派主板的15PIN DSI接口。
  2. 使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。
  3. 用M2.5螺丝将树莓派固定到显示屏上。
    安装效果如下：

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置​

方法一：烧录最新Trixie/Bookworm系统​

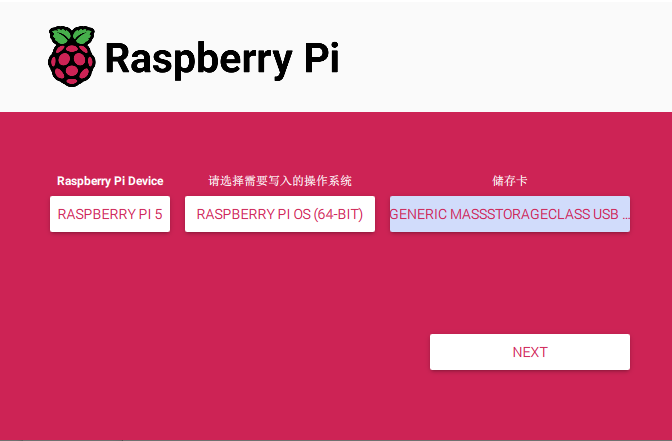

  1. 将TF卡连接到PC，下载并使用 Raspberry Pi Imager 进行烧录对应系统镜像。
  2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

    注意：由于Pi5/CM5/CM4/CM3+/CM3具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel-v2,9_0_inch_b
#DSI0 Use
#dtoverlay=vc4-kms-dsi-waveshare-panel-v2,9_0_inch_b,dsi0
  1. 将TF卡插入树莓派，给树莓派上电，正常等待30秒左右可以进入显示，系统启动后可以正常触摸。

方法二：烧写预安装镜像​

  1. 选择预安装镜像，下载并解压为.img文件 9-DSI-TOUCH-B预安装镜像
  2. 烧写完成后，将TF卡接入到树莓派上，并启动树莓派，等待30秒左右即可正常显示和触摸。

调节背光亮度​

GUI界面调光​

以下步骤以Trixie系统为例:

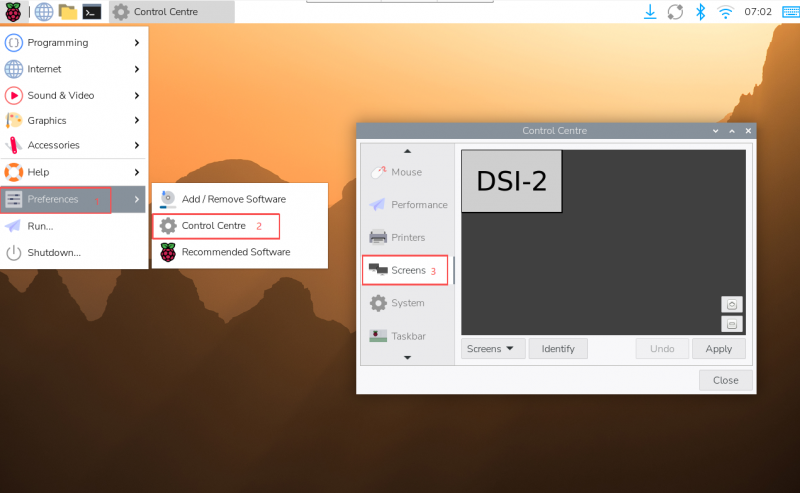

  • 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens；

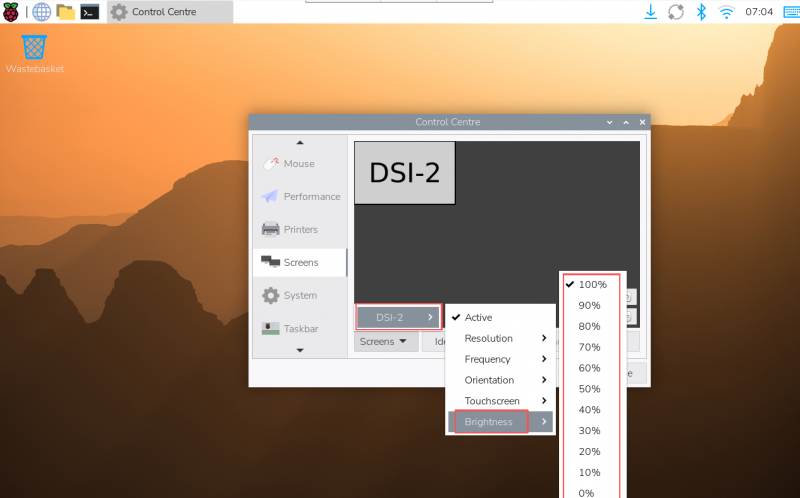

  • 2.进入"Screen"->"DSI-2"->"Brightness" ，勾选您需要设置的背光亮度，最后点击"Apply"，即可完成背光设置。

    在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。

使用微雪背光调节应用程序​

您也可以使用微雪提供的图形化背光调节工具(该程序仅用于Trixie，Bookworm和Bullseye系统)：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

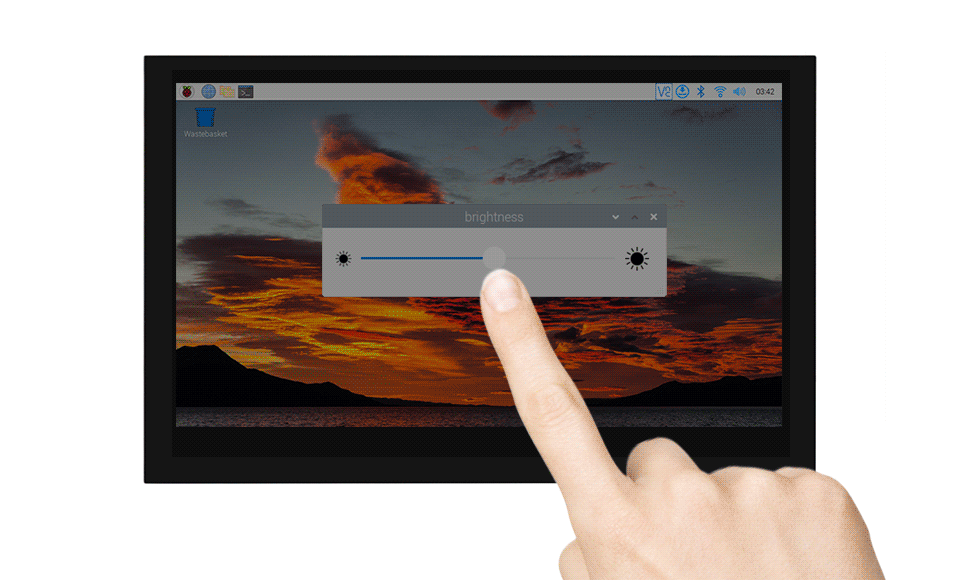

安装完成后，可以在开始菜单-> Accessories -> Brightness 打开该程序，如下图：

使用终端调节背光亮度​

 echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie/Bookworm显示旋转​

GUI界面旋转​

以下步骤以Trixie系统为例:

  1. 点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

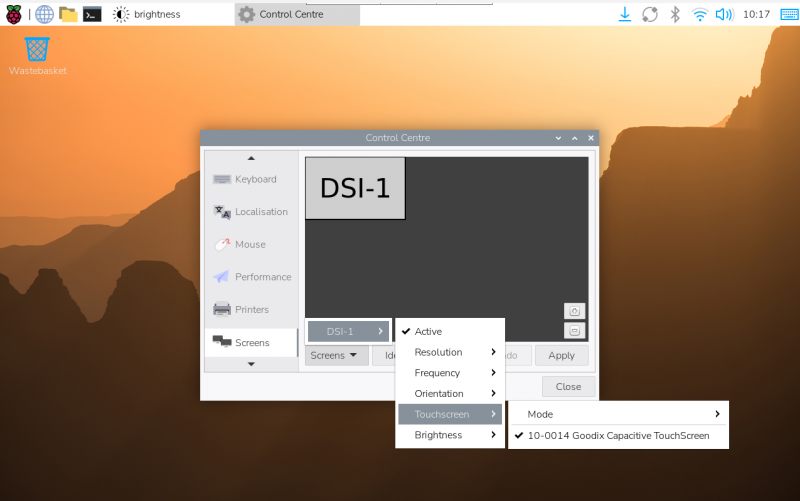

  2. 进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"10-0014 Goodix Capacitive TouchScreen"

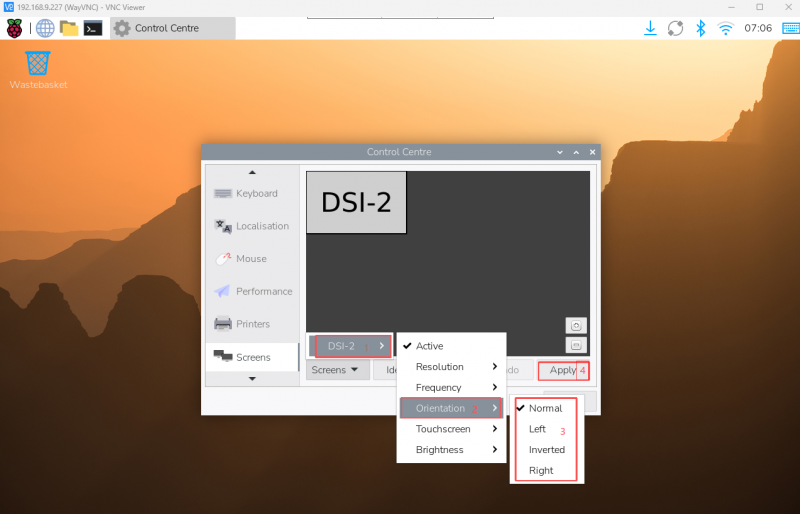

  3. 进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。
  • 在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。

    注意：仅Bookworm之后的系统支持以上同步旋转方法。对于Bullseye和Butser系统，显示旋转后，需手动单独设置触摸旋转。

lite版本显示旋转​

sudo nano /boot/firmware/cmdline.txt

在cmdline.txt文件开头添加对应显示旋转角度的指令，保存重启后生效。

  • 旋转指令
# 显示旋转90度
video=DSI-1:800x1280e,rotate=90

# 显示旋转270度
video=DSI-1:800x1280e,rotate=270

# 显示旋转180度
video=DSI-1:800x1280e,rotate=180

注意：

  • 1.以实际的显示屏分辨率为准。
  • 2.如果是使用Pi5/CM5，以实际识别到的DSI显示器编号为准，例如"DSI-2"。
  • 3.无法使用 cmdline.txt 将 DSI 显示器与 HDMI 显示器分开旋转。当您同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。

触摸旋转​

如果使用图形界面进行旋转，可以在屏幕布局编辑器窗口中勾选“Touchscreen”来同步触摸旋转。屏幕旋转方法请参考前面的介绍。命令行旋转方法请参考以下文字：

  1. 创建一个名为的新文件99-waveshare-touch.rules
sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2.根据需要添加以下行：

# 触摸旋转90度
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

# 触摸旋转270度
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

# 触摸旋转180度
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

# 保存退出并重启：
sudo reboot

触摸模式选择​

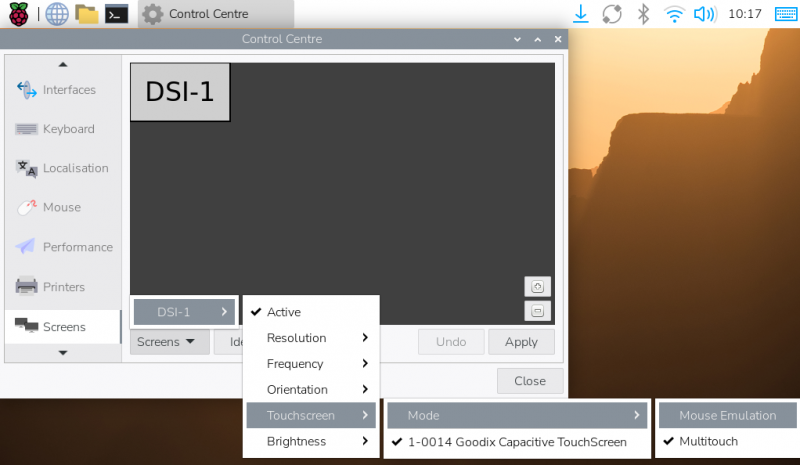

Bookworm系统支持两种触控模式，可在 Screen Configuration > Touchscreen 菜单中切换：

*1.Mouse Emulation（默认）
 单击 = 鼠标左键功能
 长按 = 鼠标右键功能
 支持双击
 不支持滑动页面和多点触摸功能

注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

*2.Multitouch
 支持多点触摸功能
 支持滑动页面
 不支持双击和长按右键功能

注：此模式适合触控优化场景，如网页浏览、滚动列表。

使用触摸屏虚拟键盘​

从 Raspberry Pi OS Bookworm 版本开始，系统默认集成了 Squeekboard 屏幕键盘。

  • 系统会在可输入文字时自动弹出，在不可输入文字时自动隐藏。

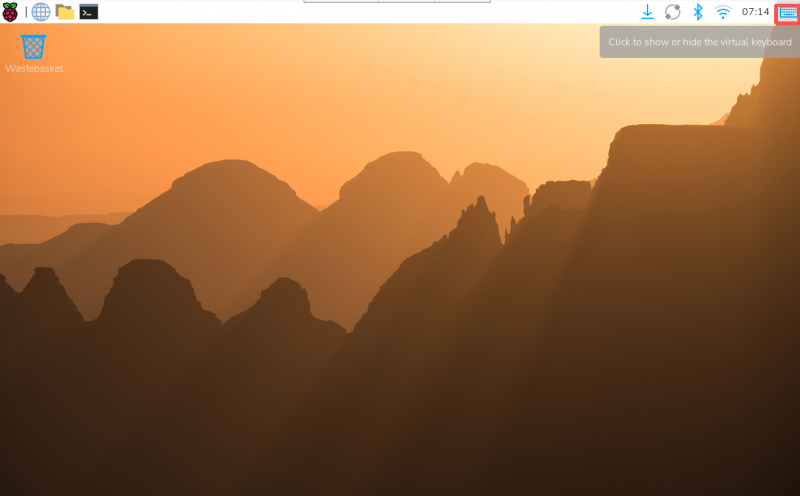

  • 也可以通过任务栏右上角的键盘图标手动显示或隐藏

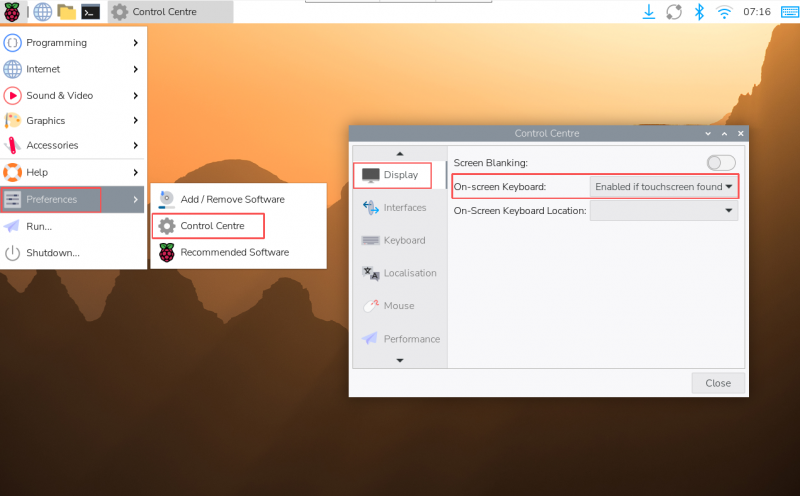

    你也可以通过左上角菜单「Preferences」→「Control Centre」→「Display」来永久设置屏幕键盘的显示或隐藏。

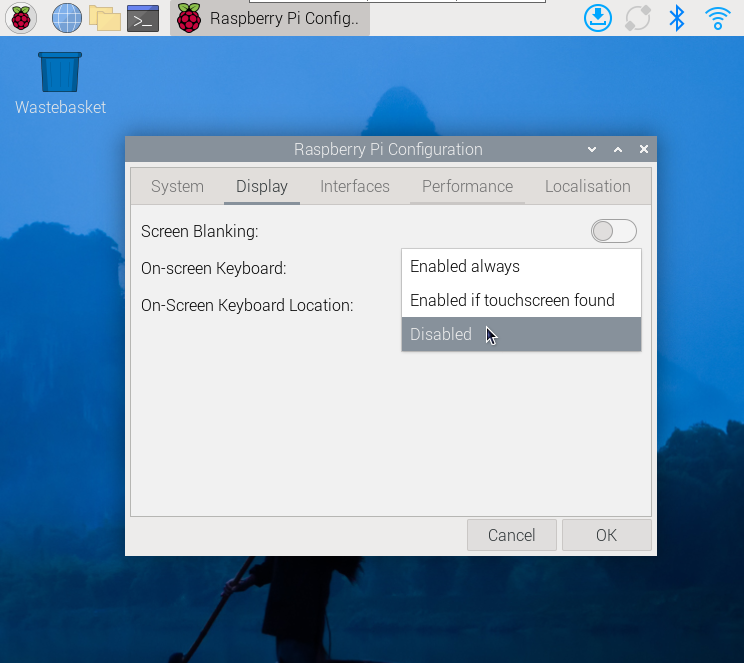

    在 Bookworm 系统 中，可通过 Raspberry Pi Configuration → Display 或 raspi-config → Display 设置键盘显示或隐藏。

    提示：
    在 Raspberry Pi OS 的 Bookworm 之前的旧版本，请使用 matchbox-keyboard。如果你使用的是 wayfire 桌面合成器，请使用 wvkbd。

ESP32-P4 使用说明​

屏幕驱动
​

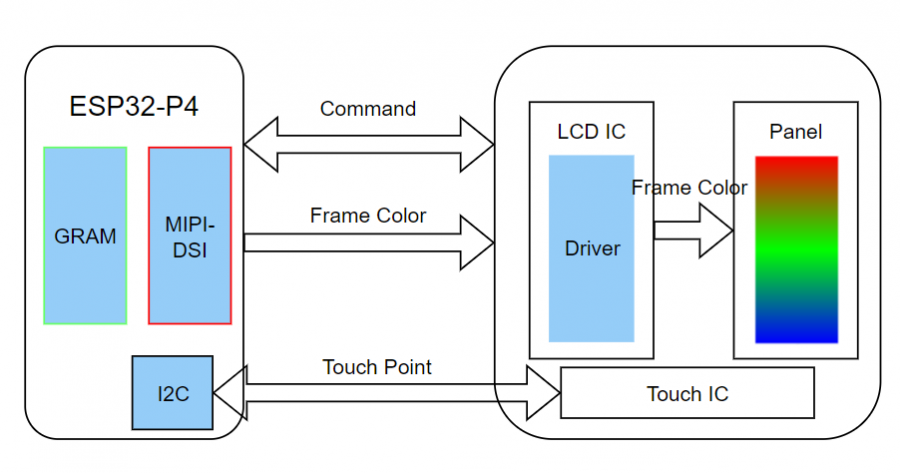

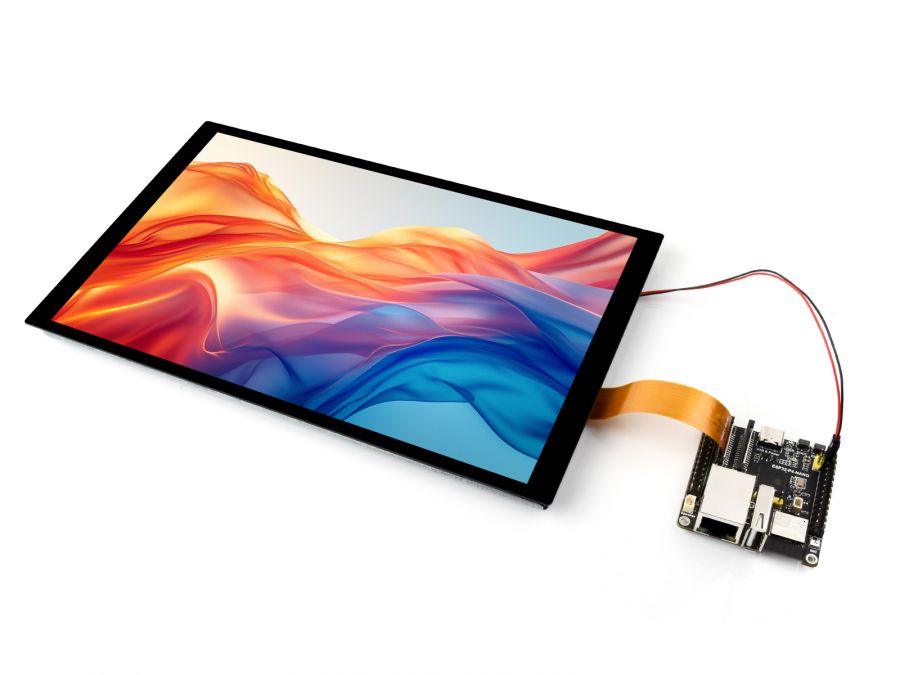

ESP32-P4-NANO通过MIPI 2-lane驱动该屏幕。

  1. 此屏幕驱动已封装为组件，组件位置位于ESP Component Registry 使用idf.py add-dependency "waveshare/esp_lcd_jd9365"来向你的ESP-IDF工程中添加组件。
  2. 你也可以直接查看ESP32-P4-NANO驱动该屏幕的Wiki：ESP32-P4-NANO_MIPI-DSI

背光控制​

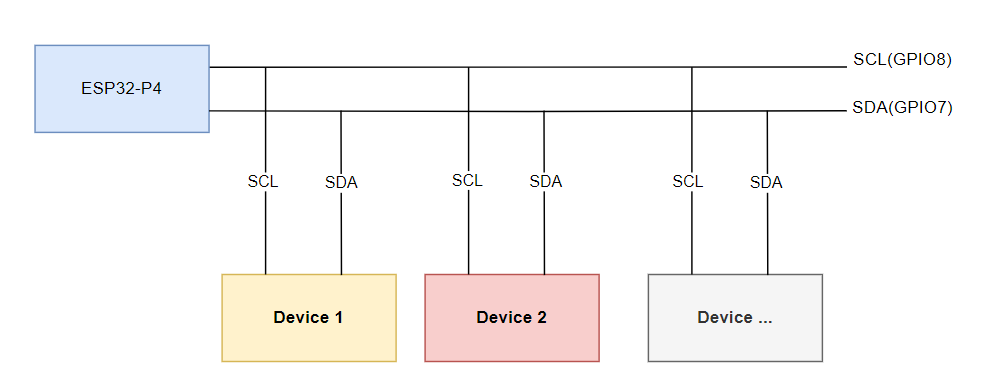

使用配套FPC排线、供电线连接ESP32-P4-NANO后，通过ESP32-P4-NANO I2C 向屏幕0x45设备0x96寄存器写入0x00~0xFF（满亮度）即可控制背光

如果使用ESP32-P4-NANO BSP组件，则可以通过下述函数直接控制

bsp_display_brightness_init();   // 初始化背光
bsp_display_backlight_on();      // 开启背光，默认全亮
bsp_display_backlight_off();     // 关闭背光
bsp_display_brightness_set(95); // 设置具体背光亮度，0~100

如下图

安全说明​

为避免本产品发生故障或损坏，请遵守以下事项：

  • 连接设备前，请关闭您的 Raspberry Pi 计算机并断开外部电源。
  • 如果线缆脱落，请将连接器上的锁定装置向前拉，将带状线缆插入，金属触点朝向您，然后将锁定装置推回原位。
  • 本设备应在 0–60°C 的干燥环境中操作。
  • 操作时，请勿将设备暴露在水中或潮湿环境中，也不要将其放置在导电表面上。
  • 请勿将其暴露在任何过热源的环境中。
  • 应注意不要折叠或拉紧带状线缆。
  • 拧入零件时应小心。螺纹错位可能会造成无法修复的损坏，并使保修失效。
  • 搬运时请小心，避免对印刷电路板和连接器造成机械或电气损坏。
  • 存放在阴凉干燥处。
  • 避免温度急剧变化，否则会导致设备内积聚湿气。
  • 显示屏表面易碎，有可能破碎。

FAQ​

Q : 9-DSI-TOUCH-B 使用的显示 IC 和触摸 IC 是什么？
A : 显示 IC 为 JD9365，触摸 IC 为 GT9271。

Q : 如何在树莓派 Trixie / Bookworm 上完全关闭或开启屏幕？
A : 在使用 Wayland 环境（如 Raspberry Pi OS Trixie 或 Bookworm）时，可通过 wlr-randr 命令来控制屏幕显示状态。

#关闭屏幕
wlr-randr --output DSI-2 --off
#打开屏幕
wlr-randr --output DSI-2 --on
