1. 介绍

5″ DSI Touchscreen是一款具有800x480分辨率和160°广角视野的电容触摸屏，支持多种操作系统且无需驱动安装，满足各种应用需求。

2. 产品参数

项目	描述	单位
产品型号	5'' DSI Touchscreen	/
尺寸	5.0	Inch
可视角度	160	Deg
分辨率	800x480	Pixels
产品尺寸	120.70(H)×77.20(V)	mm
显示区域	109.00(H)×65.80(V)	mm
色域	50%	NTSC
最大亮度	280	cd/m²
对比度	1000:1	/
背光调节	软件调光	/
刷新率	60	Hz
功耗	1.9	Watt

3. 搭配树莓派使用

3.1 硬件连接

1. 使用FFC线，将5inch DSI LCD连接到Raspberry Pi主板的15PIN DSI接口。

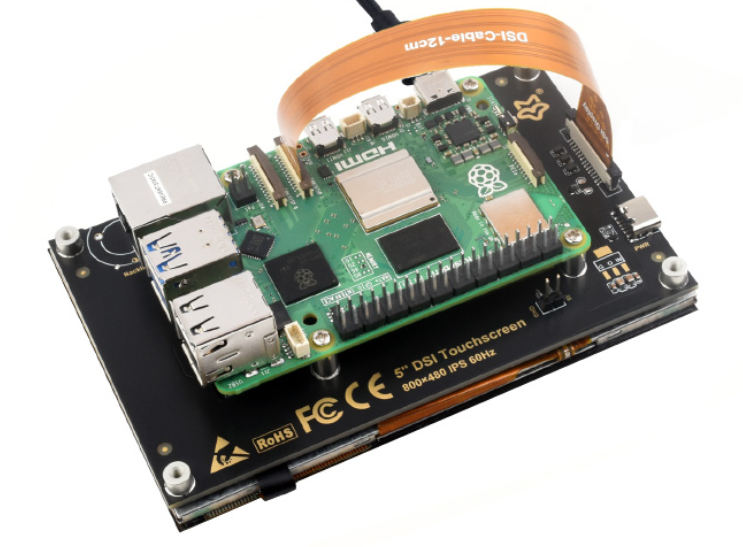

2. 为了方便使用，可以把Raspberry Pi主板通过螺丝固定的5inch DSI LCD的背面，并组装上铜柱。如下图所示：


3.2 软件设置

支持Raspberry Pi OS/Ubuntu/Kali 和 Retropie系统。

1. 将TF卡连接到PC

2. 从树莓派官网下载安装 Raspberry Pi Imager

3. 打开烧写器，选择要写入图像的 TF 卡(注意：最好移除其它U盘设备，以防将U盘文件擦除)。

4. 预先配置系统，按住 CTRL+SHIFT+X(或点击右下角小齿轮)，设置完成点击保存即可。

5. 单击烧录按钮，将数据写入TF卡。

6. 烧录完成后，打开/boot/firmware/目录下的config.txt文件，将以下语句添加到config.txt文件末尾，然后保存退出。

   注意：由于Pi5/CM4/CM3+/CM3具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。

   dtoverlay=vc4-kms-v3d
   #DSI1 Use
   dtoverlay=vc4-kms-dsi-7inch
   #DSI0 Use (Only Pi5/CM4)
   #dtoverlay=vc4-kms-dsi-7inch,dsi0

7. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示。

3.3 软件调光

可以在终端输入以下命令可以控制背光亮度：

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。

例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

3.4 显示旋转

在Bookworm系统上旋转

图形界面旋转

1.打开"Screen Configuration"应用程序；

2.进入"Screen"->"DSI-1"->"Touchscreen"，勾选"6-0038 generic ft5x06(79)"

3.点击"Apply"，然后关闭当前窗口，根据弹窗提示进行Reboot，即可完成指定触摸屏；

4.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

命令行旋转

1.打开cmdline.txt文件

sudo nano /boot/firmware/cmdline.txt

2.在cmdline.txt文件开头添加“显示旋转”对应角度的命令，保存重启即可生效。（注意需要添加在同一行）

video=DSI-1:800x480M@60,rotate=90

通过将变换值更改为90、180 和 270 来更改“显示旋转”的角度。

3.保存后重启树莓派即可

sudo reboot

Bullseye/Buster显示旋转

图形界面旋转

1.打开"Screen Configuration"应用程序；

2.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"，即可完成显示旋转。

命令行旋转

1.打开cmdline.txt文件

sudo nano /boot/cmdline.txt

2.在cmdline.txt文件开头添加“显示旋转”对应角度的命令，保存重启即可生效。（注意需要添加在同一行）

video=DSI-1:800x480M@60,rotate=90

通过将变换值更改为90、180 和 270 来更改“显示旋转”的角度。

3.保存后重启树莓派即可

sudo reboot

Stretch/Jessie显示旋转

对于一些比较古老的系统，它们不使用vc4-kms-v3d 或 vc4-fkms-v3d 驱动模式，显示旋转方法如下

1. 在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

display_rotate=1 #1：90；2: 180； 3: 270

2. 保存后重启树莓派即可

sudo reboot

3.5 触摸旋转

Bookworm触摸旋转

如果用图形界面的旋转方法，可以在Screen Layout Editor窗口中勾选Touchscreen，即可同步旋转触摸。参考前文显示旋转的方法。命令行旋转的方法参考下文：

1.新建99-waveshare-touch.rules文件

sudo nano /etc/udev/rules.d/99-waveshare-touch.rules

2.添加以下代码

#90度：
ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 -1 1 1 0 0"

#180度：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="-1 0 1 0 -1 1"

#270度：
#ENV{ID_INPUT_TOUCHSCREEN}=="1", ENV{LIBINPUT_CALIBRATION_MATRIX}="0 1 0 -1 0 1"

3. 保存后重启树莓派即可

sudo reboot

Bullseye/Buster触摸旋转

Bullseye/Buster以及其他部分系统显示旋转后，触摸方向不一致，需要按下文操作进行触摸旋转：

1. 安装libinput

   sudo apt-get install xserver-xorg-input-libinput

   如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

   sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，则直接进行第3步)

   sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

   sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

   sudo nano /etc/X11/xorg.conf.d/40-libinput.conf
   #找到 touchscreen的部分，在里面添加对应的旋转角度指令，然后保存即可
   #90°Right触摸旋转：
   Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
   #180° Inverted触摸旋转：
   #Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
   #270° Left旋转：
   #Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

   类似下图位置：


5. 保存并重启树莓派

   sudo reboot

   完成以上步骤后触摸将会进行旋转。

资料

图纸

• 5' DSI Touchscreen 3D图纸

FAQ

Q: 这个屏幕会自动关闭吗，还是需要执行命令才能关闭？

A: 这取决于系统。如果系统有休眠功能，屏幕会变黑。如果是Raspberry Pi的最新官方系统Bookworm，默认情况下没有休眠功能。
